维修性定性设计需要考虑的点

嘉峪检测网        2023-07-07 09:05

维修不一定是在售后环节,在生产过程中也存在,比如产线的返修。在产品的设计上要考虑维修性。

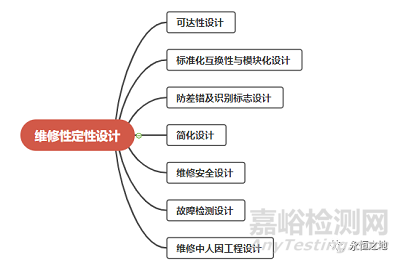

一般而言,维修性定性设记,需要考虑的点有:


主要介绍前面三条。

一、可达性设计

可达性是指维修产品时,接近维修部位的难易程度。主要要考虑如下几点:

1.看得见,够得着。需要维护、检查、拆卸或更换的零件,应便于维修人员接近和实施维修工作。维修人员不需要额外拆装、搬动,在正常姿态下能操作。

2.维修需求大的部件更容易接近。故障率高、维修空间需求大的部件尽量安排在系统的外部或容易接近的部位,并避免维修作业相互干扰。比如说净水机的废水阀,相对来说故障率会高点,设计应尽量好换,不需要拆很多东西。又如大型设备的维修,可能同时在检修不同的部分,应尽量设计为模块化,避免作业时干扰。

3.拆装简便。拆装需要考虑好不好拆,尽量减少不同方向的动作。比如我们很喜欢设计卡扣,从生产角度,是为了提高效率。但有的时候,卡扣设计得不好,会导致非常难拆开机器,最后容易引起暴力操作,这给产品带来了潜在的可靠性风险。

4.设置检查孔。且检查孔/观察孔应易于接近。例如净水机产品,设置检漏孔,方便生产上进行气检,确认密封性良好。

5.设置维修通道。考虑维修通道的位置,大小和形状。通道的位置使得维修人员在产品正常状态下直接可达。通道的形状和大小,满足零部件从通道口取出和更换,并能满足人的肢体在通道内操作动作(如转动、拉、推等)。在维修通道内使用手持工具,能有足够空间,例如使用扳手时,至少扳手能够转动1/4周。

二、标准化互换性与模块化设计

1.优先选用标准件。最大限度地采用通用零部件,尽量减少需要的零部件品种。

2.提高互换性和通用程度。非标准件,也应该考虑互换性和通用程度。

3.尽量使用模块化设计。产品按照功能设计模块。模块从产品上卸下来后,应便于单独进行测试。

三、防差错和标志设计

1.错不了。设计上采取措施保证不可能执行错误操作,即“要么是一装就对,要么是不能装”。
2.不会错。符合人的习惯和公认惯例,按习惯操作不会出错。提供合适的提示、警示引起维修人员严格按规章操作。
3.不怕错。设计时采取容错技术使某些差错不致于造成严重后果。

识别标志是一种常用的防差错的有效辅助技术手段。比如通过图形符号,告示牌等告知信息,这些信息包括产品名称、功能、使用说明、维修说明设计原则等。

识别标志在设计上需要注意:
·所给全部标志应十分准确,不会让人产生误解

·有助于使用者进行工作

·标志位置使产品整体统一

·语句通俗易懂,简短确切,避免标点符号

·文字尽量从左到右横排印刷(除特殊要求外)

·必要时使用颜色、图形补充

·可以采用字体、字形对用于陈述的汉字和用于强调的短语做区分

·直接标在产品上,避免与相邻产品标志混淆

·保证标志耐久性,牢固程度应与所标记部件寿命相当

四、简化设计

简化设计可以参考以前的文章介绍,见《可靠性设计方法:简化设计》。

五、维修安全设计

需要考虑维修人员的安全问题。安全需要关注的点很多,这里不展开讲,可以参考这篇文章,见《产品安全系列1:安全的基本概念》,了解安全问题是怎么发生的,从而设计上尽量避免在维修中出现安全问题,并做好警告标识。

六、故障检测设计

测试性相关,一般可以考虑方便外部测试设备诊断,设置BIT电路,嵌入传感器,以及可以考虑和大数据、智能化结合起来,做故障检测和预计。

七、维修中人因工程设计

人因工程的设计,可以参考以前的文章介绍,见《从筷子出发谈人机可靠性》。
