一、问题反馈：
仪器特点：过CLASSB、语音播报、LED灯显示、MCU控制、充电电路、电池供电、泵阀部件，启动语音提示，测试完后语音播报。

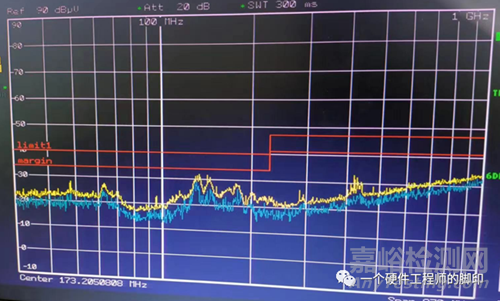

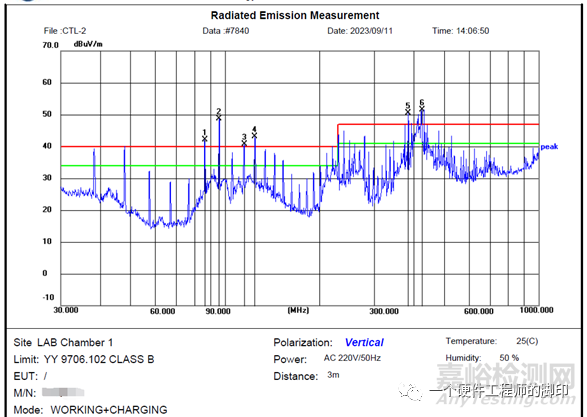

仪器在待机、充电状态，辐射严重超标。充电状态更严重，如图1（水平）、图2（垂直）。
图1 充电状态（水平）
图2 充电状态（垂直）
测前分析：通过分析测试数据，初步怀疑与DC/DC开关信号、泵阀开启导致、MCU晶振有关，后面证实并不是。
二、整改过程
由于测试过程中全程进进出出，中途未保存数据，这里表述整改思路和过程。先解决工作状态，再解决充电状态。
整改工作状态：

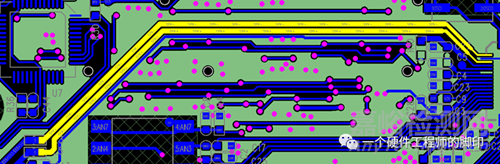

1、通过前期的分析和排查，初步怀疑是SPK信号，在语音播报信号中存在辐射源，且两走线较远，见图3所示。
图3 SPK信号
2、根据客户反馈和分析，在3米暗室测试工作状态，发现在语音播报的状态下，辐射凸显出来，播报结束后，曲线很好。
3、怀疑是从喇叭信号线出去，将L3/L5割断，焊接600Ω磁珠，C47/C43焊接103电容，如图4所示位置，测试结果改善不明显。由于3.3V输入靠近SPK信号，故R10焊接600Ω磁珠，C27焊接104电容，有改善但不足。
图4 所示

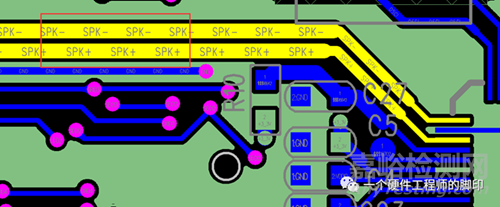

4、从源头切断，如图5所示，切断SPK信号，两线都串600Ω磁珠，效果改善非常好，仅200M有个小包洛；将“3”中L3/L5/C47/C43去掉，效果一致。
图5所示 切断SPK信号
5、 解决200M小包洛：将“3”措施中C27 104电容去掉，彻底解决工作状态超标问题。至此，工作状态超标问题解决，措施：靠近MCU的SPK信号线串600Ω磁珠，R10电源串600Ω磁珠。
整改充电状态：

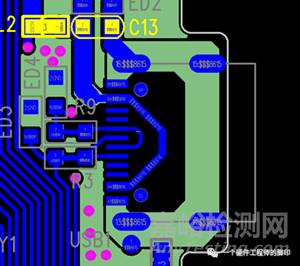

1、充电状态辐射超标，初步怀疑是从USB 5V电源线辐射出去的，故在5V输入端增加一颗磁珠，L2焊接600Ω磁珠，C13焊104电容，如图6所示，一点效果都没有。后面怎么折腾USB端口都不行。
图6所示 USB端口
2、怀疑是喇叭信号线辐射耦合到USB信号线导致超标，恢复L3/L5/C47/C43磁珠电容，效果很好，如图7所示。
图7所示，最终效果
三、整改方案
1、靠近MCU的SPK信号切断，串600Ω磁珠，靠近的R10供电电源串600Ω磁珠；
2、L3/L5串600Ω磁珠，C43/C47并103电容；
其他：涉及后续改板升级的建议
1、L3/L5/C43/C47已经预留的EMC器件，靠近MCU放置；
2、该高辐射源SPK音频信号走线包地处理；
3、USB预留的EMC防护器件添上；
