CS115电磁兼容测试步骤

嘉峪检测网        2024-09-18 18:07

CS115电缆束注入脉冲激励传导敏感度测试的目的检验EUT承受耦合到与EUT有关电缆上的脉冲信号的能力。



一、适用范围



本项目适用于所有飞机、空间及地面系统的互连电缆和电源电缆。当订购方有规定时,本项目也适用于水面舰船和潜艇的设备和分系统。



二、测试限值



当按图 44 规定的校验信号以 30Hz重复频率进行试验1min 时,EUT 不应出现任何故障、性能降低或偏离规定的指标值,或超出单个设备和分系统规范中给出的指标允差。

三、测试设备



1)脉冲信号发生器,50Ω;

2)注入探头;

3)激励电缆,50Ω,2m 长,在500MHz具有不大于0.5dB的插入损耗;

4)监测探头;

5)校验装置:具有50Ω 特性阻抗的同轴传输线。其两端为同轴连接器,中心导体周围为校验注入探头提供足够空间;

6)存储示波器,50Ω 输入阻抗;

7)衰减器,50Ω ;

8)同轴负载,50Ω;

9)LISN。



四、测试配置



a)按 4.3.9及图 2~图5 进行基本配置。

b)校验

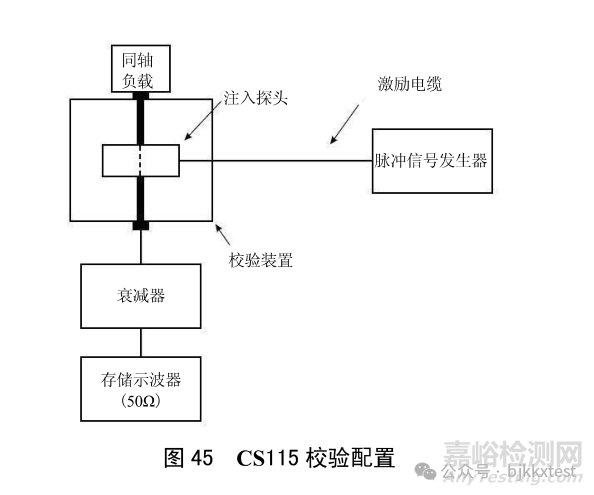

按图 45 配置以校验注入探头:



1)将注入探头卡在校验装置的中心导体上;

2) 校验装置的一端接 50Ω 负载,另一端通过 50Ω 衰减器连接到 50Ω 示波器上。

c)EUT 测试

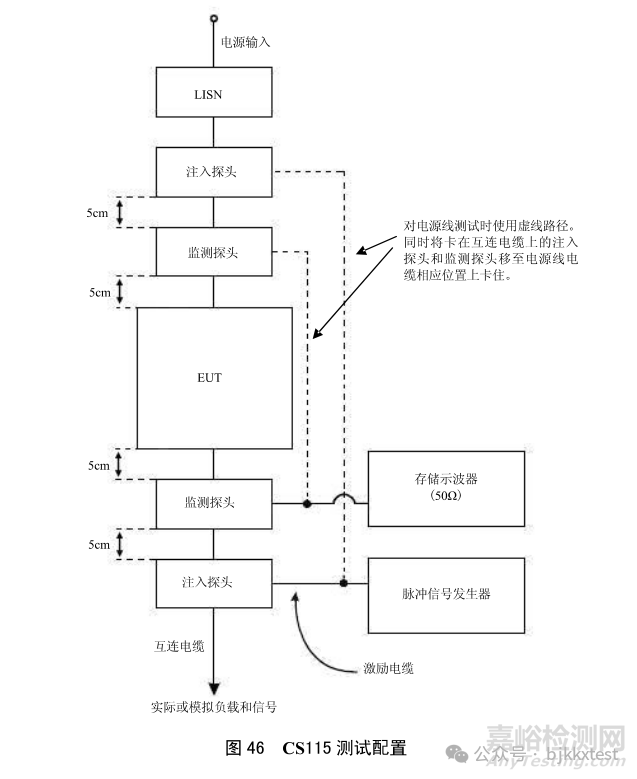

按图 46 及以下步骤进行测试:

1)将注入探头和监测探头卡在与 EUT连接器连接的电缆束上。

2)为减小误差,用与校验相同的测试配置(示波器、同轴电缆、馈通连接器、额外的衰减器等)连接到监测探头。需要时,可增加衰减。

3)将监测探头置于距 EUT 连接器 5cm 处,如果连接器及其外壳总长度超过 5cm,则监测探头应尽量靠近连接器外壳。

4)将注入探头置于距监测探头 5cm 处。



五、测试步骤



测试时,依照如下步骤进行:

a)测试设备通电预热并达到稳定工作状态。

b)校验

1)按要求规定的上升时间、脉宽和脉冲重复频率调整脉冲信号发生器。

2)增加信号电平,用示波器监测流经校验装置中心导体的电流,直至标准规定的电流。

3)确认脉冲波形的上升时间、下降时间、脉宽以及重复频率。由于是感性耦合,所以脉冲波形不能精确复现。

4)记录脉冲信号发生器的幅度设置值。

c)EUT测试

1)EUT通电预热并达到稳定工作状态;

2)脉冲信号发生器至少输出规定的幅度;

3)按规定的脉冲重复频率及测试持续时间施加测试信号;

4)监测EUT是否性能降低;

5)记录示波器测得得电缆束感应峰值电流;

6)按表14对EUT其他各连接器得每个电缆束分别重复测试。



六、测试数据



试验完成后,需提供如下测试数据:

a)电流限值、用示波器实测的电缆束感应电流波形和数据;

b)各受试电缆束是否满足敏感度要求的说明;

c)EUT 发生敏感的受试电缆束、敏感度门限电平及其工作状态。



七、测试注意事项



1)对于CS115测试,电源线必须是非屏蔽线缆,信号线可以是屏蔽线缆;

2)电源线还需要测试高位线,也就是电缆的正极单独进行测试;

3)对于通信/通讯线缆一般都需要进行CS115的测试。
