一、GB/T 是什么?
虽然今年的双11很冷,但是今年的天气却出奇的热,广州经历了1961年以来最漫长的夏天,截至11日已经持续了233天,而广东省规定只有6月、7月、8月、9月、10月可以发放高温补贴。气候变暖,没有比2024年的中国人感受更真切。
因此这次,还是再聊聊高温试验标准体系GB/T 2423。
二、IEC是什么?
查了一下GB/T 2423.2 最早的版本是1981年的(现行版本是2008年的版本),到现在已经是40来年的光景了,一查原来他们对标的IEC的标准,这就有点豁然开朗了。
IEC中文名国际电工委员会,英文名:International Electrotechnical Commission, IEC是其缩写。
官网 https://www.iec.ch/homepage
中国1957年加入IEC,2011年10月28日,在澳大利亚召开的第75届国际电工委员会(IEC)理事大会上,正式通过了中国成为IEC常任理事国的决议。当前IEC常任理事国为中国、法国、德国、日本、英国、美国。搞得象个小联合国似的,但似乎比进联合国还难,用时50多年,其实世界只是个草台班子。
IEC成员1960年35个,现如今已经超过170个,涵盖全球99%的人口。IEC标准已涉及了世界市场中的35%~50%的产品。
IEC在1963年的时候只有120个标准,据说到2000年12月底IEC也才制定了4885个标准,而截止到2021年12月底,IEC已累计制定发布了11200个国际标准,20年左右的时间标准的数量几乎翻了一倍还要多,如此看来,卷也是没有国界的,而且是呈明显的加速态势,再过20年也许IEC标准可能会突破10万个或者更多,但前提是如果逆全球化无疾而终的话,如果不发生三战的话,IEC还存在的话。
正因为如此,如果将GB/T 标准看作一座山的话,那么IEC就是连绵不绝的高大山脉。
IEC标准,它涵盖了电气、电子和相关技术领域,具体来说,IEC标准主要包括以下几个方面的内容:
电力系统:涉及输配电设备、电力系统管理、电力传输与分配等方面的标准,包括对电力系统设备的设计、安装、运行和维护等方面的规范。
电子设备:包括家用电器、信息技术设备、医疗设备等电子产品的标准,涉及电磁兼容性、安全要求、环保要求等方面的规范。
电信技术:涉及通信设备、无线技术、网络设备等方面的标准,包括对通信设备的技术要求、兼容性测试、频谱管理等方面的规范。
工业自动化:包括工业控制系统、传感器、执行器等方面的标准,涉及工业自动化设备的互操作性、安全性、通信协议等方面的规范。
可再生能源:涉及风能、太阳能、水能等可再生能源设备和系统的标准,包括设计、安装、运行等方面的规范。
这些只是IEC标准涉及的部分领域,实际上IEC标准还涵盖了更多的电气、电子和相关技术领域,为全球电气电子行业的发展提供了重要的技术支持和规范。
三、GB/T 2423的标准体系架构?
GB/T 2423的标准,主体部分目前有50个,如果加上2421、2422、2424.1、2424.5、2424.7等估计60个上下。

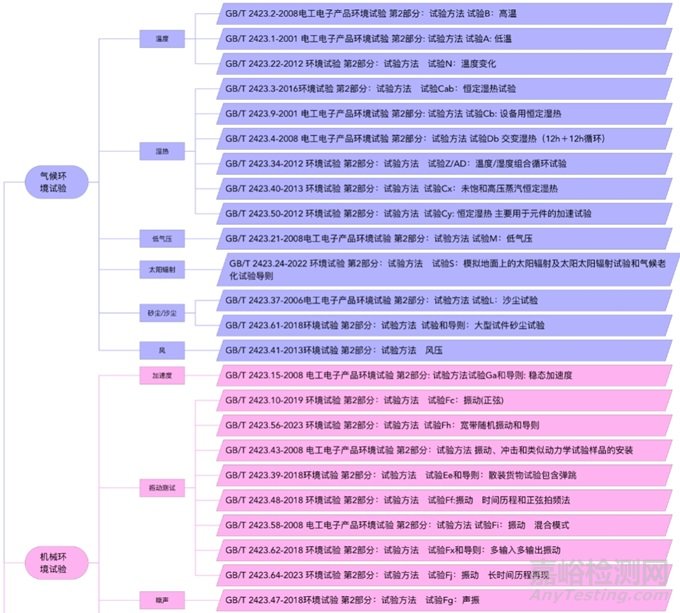

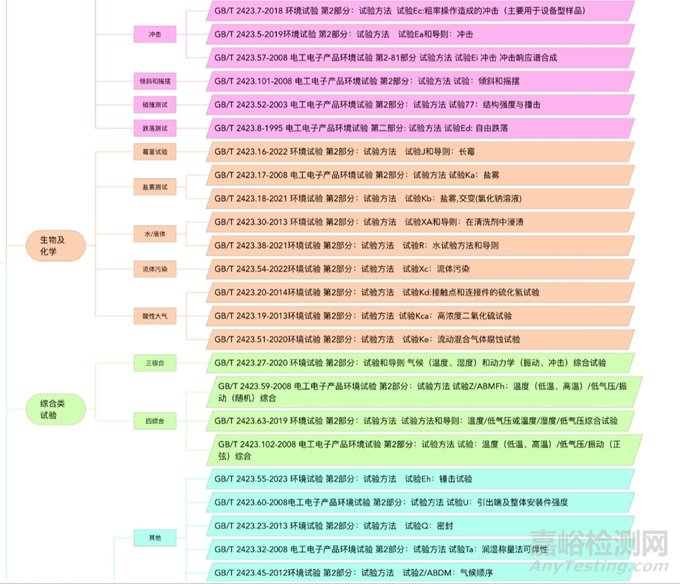

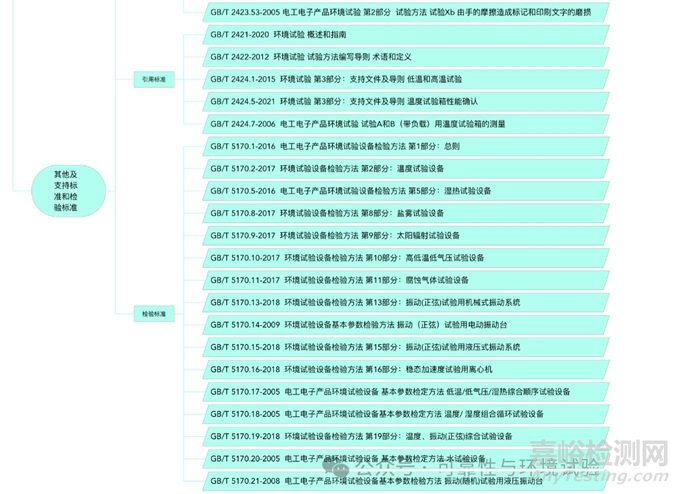

2423标准体系架构思维导图
四、环境试验标准清单
主要是一些GB/T的标准,包括但不限于,下列表基本上都是现行的标准,有需要的朋友可以加微信索取,暗号BZ。
1、基础数据和术语6999/2421/2422
1)GB/T 6999-2010 环境试验用相对湿度查算表
2)GB/T 2421-2020 环境试验 概述和指南
3)GB/T 2422-2012 环境试验 试验方法编写导则 术语和定义
2、基础实验标准2424
1)GB/T 2424.1-2015 环境试验 第3部分:支持文件及导则 低温和高温试验
2)GB/T 2424.2-2005 电工电子产品环境试验 湿热试验导则
3)GB/T 2424.5-2021 环境试验 第3部分:支持文件及导则 温度试验箱性能确认
4)GB/T 2424.6-2021 环境试验 第3部分:支持文件及导则 温度/湿度试验箱性能确认
5)GB/T 2424.7-2006 电工电子产品环境试验 试验A和B(带负载)用温度试验箱的测量
6)GB/T 2424.10-2012 环境试验 大气腐蚀加速试验的通用导则
7)GB/T 2424.11-2013 环境试验 第2部分:试验方法 试验Kc:接触点和连接件的二氧化硫试验导则
8)GB/T 2424.12-2014 环境试验 第2部分:试验方法 试验Kd:接触点和连接件的硫化氢试验导则
9)GB/T 2424.15-2008 电工电子产品环境试验 第3部分:温度/低气压综合试验导则
10)GB/T 2424.17-2008 电工电子产品环境试验 第2部分:试验方法 试验T:锡焊试验导则
11)GB/T 2424.25-2000 电工电子产品环境试验 第3部分:试验导则 地震试验方法
12)GB/T 2424.26-2008 电工电子产品环境试验 第3部分:支持文件和导则 振动试验选择
13)GB/T 2424.27-2013 环境试验 支持文件和指南 温湿度试验箱不确定度计算
3、基础实验标准2423
1)GB/T 2423.1-2008 电工电子产品环境试验 第2部分:试验方法 试验A:低温
2)GB/T 2423.2-2008 电工电子产品环境试验 第2部分:试验方法 试验B:高温
3)GB/T 2423.3-2016 环境试验 第2部分:试验方法 试验Cab:恒定湿热试验
4)GB/T 2423.4-2008 电工电子产品环境试验 第2部分:试验方法 试验Db 交变湿热(12h+12h循环)
5)GB/T 2423.5-2019 环境试验 第2部分:试验方法 试验Ea和导则:冲击
6)GB/T 2423.7-2018 环境试验 第2部分:试验方法 试验Ec:粗率操作造成的冲击(主要用于设备型样品)
7)GB/T 2423.10-2019 环境试验 第2部分:试验方法 试验Fc: 振动(正弦)
8)GB/T 2423.15-2008 电工电子产品环境试验 第2部分: 试验方法 试验Ga和导则: 稳态加速度
9)GB/T 2423.16-2008 电工电子产品环境试验 第2部分:试验方法 试验J及导则:长霉
10)GB/T 2423.17-2008 电工电子产品环境试验 第2部分: 试验方法 试验Ka:盐雾
11)GB/T 2423.18-2021 环境试验 第2部分:试验方法 试验Kb:盐雾,交变(氯化钠溶液)
12)GB/T 2423.19-2013 环境试验 第2部分:试验方法 试验Kc:接触点和连接件的二氧化硫试验
13)GB/T 2423.20-2014 环境试验 第2部分:试验方法 试验Kd:接触点和连接件的硫化氢试验
14)GB/T 2423.21-2008 电工电子产品环境试验 第2部分:试验方法 试验M:低气压
15)GB/T 2423.22-2012 环境试验 第2部分:试验方法 试验N:温度变化
16)GB/T 2423.23-2013 环境试验 第2部分:试验方法 试验Q:密封
17)GB/T 2423.24-2013 环境试验 第2部分:试验方法 试验Sa:模拟地面上的太阳辐射及其试验导则
18)GB/T 2423.26-2008 电工电子产品环境试验 第2部分:试验方法 试验Z∕BM:高温∕低气压综合试验
19)GB/T 2423.27-2020 环境试验 第2部分:试验方法 试验方法和导则:温度/低气压或温度/湿度/低气压综合试验
20)GB/T 2423.28-2005 电工电子产品环境试验 第2部分:试验方法 试验T:锡焊
21)GB/T 2423.30-2013 环境试验 第2部分:试验方法 试验XA和导则:在清洗剂中浸渍
22)GB/T 2423.32-2008 电工电子产品环境试验 第2部分:试验方法 试验Ta: 润湿称量法可焊性
23)GB/T 2423.33-2021 环境试验 第2部分:试验方法 试验Kca:高浓度二氧化硫试验
24)GB/T 2423.34-2012 环境试验 第2部分:试验方法 试验Z/AD:温度/湿度组合循环试验
25)GB/T 2423.35-2019 环境试验 第2部分:试验和导则 气候(温度、湿度)和动力学(振动、冲击)综合试验
26)GB/T 2423.37-2006 电工电子产品环境试验 第2部分:试验方法 试验L:沙尘试验
27)GB/T 2423.38-2021 环境试验 第2部分:试验方法 试验R:水试验方法和导则
28)GB/T 2423.39-2018 环境试验 第2部分:试验方法 试验Ee和导则:散装货物试验包含弹跳
29)GB/T 2423.40-2013 环境试验 第2部分:试验方法 试验Cx:未饱和高压蒸汽恒定湿热
30)GB/T 2423.41-2013 环境试验 第2部分:试验方法 风压
31)GB/T 2423.43-2008 电工电子产品环境试验 第2部分:试验方法 振动、冲击和类似动力学试验样品的安装
32)GB/T 2423.45-2012 环境试验 第2部分:试验方法 试验Z/ABDM:气候顺序
33)GB/T 2423.47-2018 环境试验 第2部分:试验方法 试验Fg:声振
34)GB/T 2423.48-2018 环境试验 第2部分: 试验方法 试验Ff:振动 时间历程和正弦拍频法
35)GB/T 2423.50-2012 环境试验 第2部分:试验方法 试验Cy: 恒定湿热 主要用于元件的加速试验
36)GB/T 2423.51-2020 环境试验 第2部分:试验方法 试验Ke:流动混合气体腐蚀试验
37)GB/T 2423.52-2003 电工电子产品环境试验 第2部分:试验方法 试验77:结构强度与撞击
38)GB/T 2423.53-2005 电工电子产品环境试验 第2部分:试验方法 试验Xb:由手的磨擦造成标记和印刷文字的磨损
39)GB/T 2423.54-2005 电工电子产品环境试验 第2部分:试验方法 试验Xc:流体污染
40)GB/T 2423.55-2006 电工电子产品环境试验 第2部分: 环境测试 试验Eh:锤击试验
41)GB/T 2423.56-2018 环境试验 第2部分:试验方法 试验Fh:宽带随机振动和导则
42)GB/T 2423.57-2008 电工电子产品环境试验 第2-81部分: 试验方法 试验Ei: 冲击 冲击响应谱合成
43)GB/T 2423.58-2008 电工电子产品环境试验 第2-80部分: 试验方法 试验Fi: 振动 混合模式
44)GB/T 2423.59-2008 电工电子产品环境试验 第2部分:试验方法 试验Z/ABMFh:温度(低温、高温)/低气压/振动(随机)综合
45)GB/T 2423.60-2008 电工电子产品环境试验 第2部分:试验方法 试验U:引出端及整体安装件强度
46)GB/T 2423.61-2018 环境试验 第2部分:试验方法 试验和导则:大型试件砂尘试验
47)GB/T 2423.62-2018 环境试验 第2部分:试验方法 试验Fx和导则:多输入多输出振动
48)GB/T 2423.63-2019 环境试验 第2部分:试验方法 试验:温度(低温、高温)/低气压/振动(混合模式)综合
49)GB/T 2423.101-2008 电工电子产品环境试验 第2部分:试验方法 试验:倾斜和摇摆
50)GB/T 2423.102-2008 电工电子产品环境试验 第2部分:试验方法 试验:温度(低温、高温)/低气压/振动(正弦)综合
4、环境试验设备32710/18328
1)GB/T 32710.1-2016 环境试验仪器及设备安全要求第1部分:总则
2)GB/T 32710.2-2016 环境试验仪器及设备安全规范第2部分:低温恒温循环装置
3)GB/T 32710.3-2016 环境试验仪器及设备安全规范第3部分:低温恒温槽
4)GB/T 32710.4-2016 环境试验仪器及设备安全规范第4部分:高温恒温循环装置
5)GB/T 32710.5-2016 环境试验仪器及设备安全规范第5部分:高温恒温槽
6)GB/T 32710.6-2016 环境试验仪器及设备安全规范第6部分:生物人工气候试验箱
7)GB/T 32710.7-2016 环境试验仪器及设备安全规范第7部分:气候环境试验箱
8)GB/T 32710.8-2016 环境试验仪器及设备安全规范第8部分:生化培养箱
9)GB/T 32710.9-2016 环境试验仪器及设备安全规范第9部分:电热恒温培养箱
10)GB/T 32710.10-2016 环境试验仪器及设备安全规范第10部分:电热干燥箱及电热鼓风干燥箱
11)GB/T 32710.11-2016 环境试验仪器及设备安全规范第11部分:空气热老化试验箱
12)GB/T 32710.12-2016 环境试验仪器及设备安全规范第12部分:盐槽
13)GB/T 32710.13-2016 环境试验仪器及设备安全规范第13部分:振荡器、振荡恒温水槽和振荡恒温培养箱
14)GB/T 18328.1-2009 振动发生设备选择指南 第1部分:环境试验设备
5、环境试验设备检验方法5170
1)GB/T 5170.1-2016 电工电子产品环境试验设备检验方法第1部分:总则
2)GB/T 5170.2-2017 环境试验设备检验方法 第2部分:温度试验设备
3)GB/T 5170.5-2016 电工电子产品环境试验设备检验方法第5部分:湿热试验设备
4)GB/T 5170.8-2017 环境试验设备检验方法 第8部分:盐雾试验设备
5)GB/T 5170.9-2017 环境试验设备检验方法 第9部分:太阳辐射试验设备
6)GB/T 5170.10-2017 环境试验设备检验方法 第10部分:高低温低气压试验设备
7)GB/T 5170.11-2017 环境试验设备检验方法 第11部分:腐蚀气体试验设备
8)GB/T 5170.13-2018 环境试验设备检验方法 第13部分:振动(正弦)试验用机械式振动系统
9)GB/T 5170.14-2009 环境试验设备基本参数检验方法振动(正弦)试验用电动振动台
10)GB/T 5170.15-2018 环境试验设备检验方法 第15部分:振动(正弦)试验用液压式振动系统
11)GB/T 5170.16-2018 环境试验设备检验方法 第16部分:稳态加速度试验用离心机
12)GB/T 5170.17-2005 电工电子产品环境试验设备 基本参数检定方法 低温/低气压/湿热综合顺序试验设备
13)GB/T 5170.18-2005 电工电子产品环境试验设备基本参数检定方法温度/ 湿度组合循环试验设备
14)GB/T 5170.19-2018 环境试验设备检验方法 第19部分:温度、振动(正弦)综合试验设备
15)GB/T 5170.20-2005 电工电子产品环境试验设备 基本参数检定方法 水试验设备
16)GB/T 5170.21-2008 电工电子产品环境试验设备基本参数检验方法振动(随机)试验用液压振动台
五、GB/T 2423.2-2008 电工电子产品环境试验
标准全称《GB/T 2423.2-2008 电工电子产品环境试验 第2部分:试验方法 试验B:高温》对标IEC 60068-2-2:2007, Environmental testing for electric and electronic products—Part 2: Test methods—Test B: Dry heat, IDT)。
发布单位是中华人民共和国国家质量监督检验检疫总局和中国国家标准化管理委员会。2008年12月30日发布,2009年10月1日实施,从发布到实施中间有九个月的时间,2008年的版本是现行标准。
标准加上前言和两个附录,共11部分。
0、前言
前言部分主要讲了与IEC的不同点,即抄的时候,哪些没抄,哪些抄了,但修改了等等做简要的交待。这份标准的主要起草人,就一位,这是比较了不起的,这份标准封底说字数有22千字,如果稿费都给主要起草人的话,大概有660到22000元RMB的收入,这在2008年可能也是一笔不菲的收入了,少则可以加顿大餐,多则可以过个欢乐年了。不知道这样算是不是合适,有待考证,无所不知朋友也可以留言讨论这一问题。
1、范围
主要说这标准适合“非散热”与“散热”的试样,非散热的Bb,散热的Bd和Be(试验过程通电)。试验目的是,确定试样高温条件下贮存、运输、使用的能力,试样在试验过程中要能达到温度稳定。温度变化的不管,温度变化的用2423.22标准。

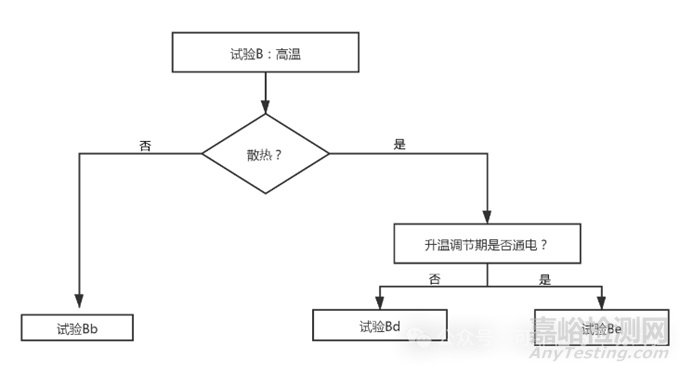

试验B:高温试验方框图
2、规范性引用文件
注明日期的引用文件要用对应版本,没注日期的推荐使用最新版本。
GB/T 2421 电工电子产品环境试验 第1部分:总则(GB/T 2421-1999,idt IEC 60068-1:1988)
GB/T 2422电工电子产品环境试验 术语(GB/T 2422-1995, eqv IEC 60068 5-2:1990)
GB/T 2423.22 电工电子产品环境试验 第2部分:试验方法 试验N:温度变化(GB/T 2423.22-2002,IEC 60068-2-14:1984,IDT)
GB/T 2424.1电工电子产品环境试验 高温低温试验导则(GB/T 2424.1-2005,IEC 60068-31: 1974,IDT)
GB/T 2424.5电工电子产品环境试验 温度试验箱性能确认(GB/T 2424.52006,IEC 60068- 3-5:2001,IDT)
GB/T 2424.7电工电子产品环境试验 试验A和试验B(带负载)用温度试验箱的测量(GB/T 2424.7-2006,IEC 60068-3-7:2001,IDT)
IEC 60721(所有部分) 环境条件分级
3、术语和定义
可以直接用GB/T 2422的,
气流,分低速和高速。低速气流不能让试样上任一点降低5k以上,如果可能,不大于0.5m/s。高速气流则相反,具体风速没有推荐值。
4、非散热试验样品与散热试验样品试验方法应用对比
主要定义了什么试验样品是散热的,试样表面最热点高于周围空气5k。对于贮存和运输试验,设备可以带包装进行试验,但正常是不带包装。还有一些其他似是而非,甚至可能是相互抵触的内容。
5、试验内容
试验箱的温变速率不大于1度/分钟。
试验Bb通常采用高气流速度循环。
试验BD、Be通常采用低气流速度循环。
6、试验程序
稳定状态时,吹向试样气流温度的允差,正常是±2k以内。或因条件限制也可适当放宽:不大于100℃时为士3K;不大于200℃时为士5K;不大于315℃时为士10K。有否放宽容差,应在报告中指明。
最重要的内容是推荐了严酷等级温度值和持续时间:
1) 温度
+1000℃、+800℃、+630℃、+500℃、+400℃、+315℃、+250℃、 、+200℃、+175℃、+155℃、+125℃、+100℃、+85℃、+70℃、+65℃、+60℃、+55℃、+50℃、+45℃、+40℃、+35 ℃、+30℃
2)持续时间
2h、16h、72 h、96 h、168h、240 h、336 h、1000 h
3)湿度要求:
规定试验箱内部,绝对湿度不应超过20g/m3(约相当于温度35℃时,相对湿度50%),相对湿度不超过50%。
4)降温速率
温度下降时的速率不能大于1k/min。
7、相关规范应给出的信息
类似于试验前要有个试验大纲吧。
8、试验报告中应给出的信息
事后出报告,给结论,看看是否满意。
9、附录NA
GB/T 2423标准的组成部分 列出了一堆标准号。
10、附录NB
低温和高温试验的分类代号小写字母之间的关系,有空记住了,就能一看标准号里的字母就知道是什么意思,可能这是大牛可以用来彰显水平的一个拿分点了。
