新疆某风电公司在对其风电机组点检时，分别在不同的电机滚动轴承润滑脂中发现大尺寸金属碎屑，如图1所示。该公司认为这些颗粒可能来源于轴承的保持架的破损。为验证这一推测，公司委托油品检测评定中心对其发现的金属碎屑进行相关技术分析。该电机轴承为SKF滚动轴承，保持架材料为热轧冲压（低碳）钢，滚动体、内圈及外圈材料为SKF7号钢（普通轴承钢）。

图1 脂中发现的金属碎屑

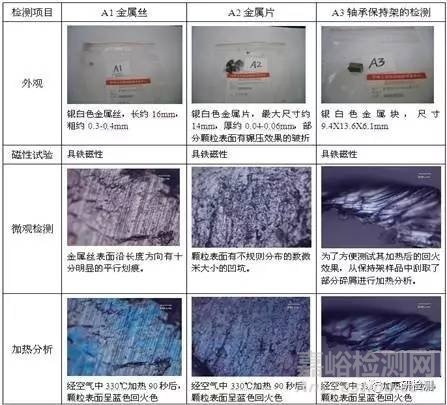

　　经技术检测，从润滑脂中提取分析的金属丝和金属片同为铁磁性钢质颗粒，如表1。在加热后都呈现出蓝色回火色。该轴承滚动体及内、外圈均为普通轴承钢，也即高碳铬钢，其加热后回火色应该与保持架材料热轧冲压（低碳）钢相类似，为蓝色回火色。从磨损形态分析，金属丝表面有十分明显的平行划痕，且颗粒尺寸很大，属于剧烈的二、三体磨料磨损产物。对滚动轴承而言，滑动磨损发生于保持架和滚动体之间。金属片很薄，厚度仅0.05mm左右，表面有不规则分布的数微米大小的凹坑，属于滚动疲劳产生的层状颗粒。这种磨损方式发生于滚动摩擦副之间，并受到滚动辗压而形成薄片。对滚动轴承而言，滚动疲劳磨损发生于滚动体和滚动道之间。
