呼吸机或呼吸器是一种可有效代替、控制或改变人的正常生理呼吸，增加肺通气量，改善呼吸功能，减轻呼吸消耗，节约心脏储备的医疗器械。可以为生理上无法呼吸或呼吸不足的患者提供呼吸，进行机械换气。现代呼吸机由计算机控制，但也可以使用简单的手动气囊阀面罩对患者进行呼吸。呼吸机主要用于重症医学，家庭护理和急诊医学以及麻醉学。

以下是针对呼吸机产品屏幕显示终端辐射发射超标分析与整改，为了确定问题出现位置，把产品分解测试，去掉显示屏和核心板后分别测试结果。

1.现象描述

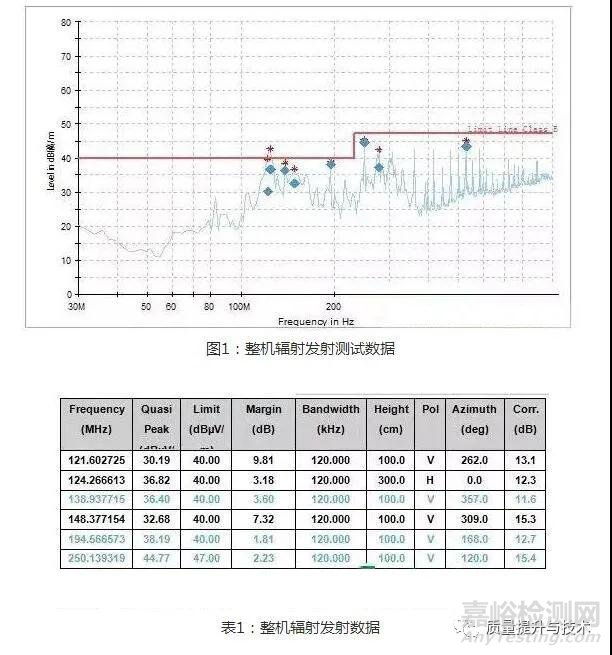

对于医疗产品需要达到辐射骚扰实验CLASSB的要求，如图1所示：

2.原因分析

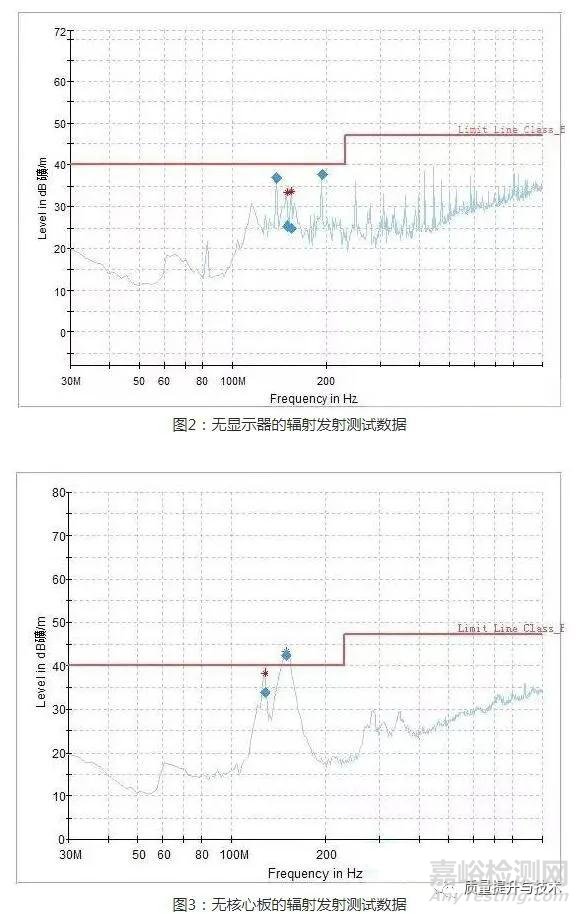

手头没有近场探头等设备，为了确定问题出现位置，把产品分解测试，去掉显示屏和核心板后分别测试结果

如下图：

根据前3张图对比可知，图上的毛刺是核心板产生的，窄带噪声找下规律，此类干扰通常是由周期信号引起的，表1数据分析可得，194.5M和138.9M测试不合格，测量下液晶屏驱动时钟为27.8M，而194.5-138.9=27.8*2，138.9为液晶时钟的5次谐波，194.5为7次谐波。辐射源已找到。其他测试点数据也是基波的整数倍，加以验证。

根据前3张图对比可知宽带噪声121.6M和124.2M是不合格的，是底板产生的，底板主要是电源部分，包括背光电源和供电电源。根据图2和图3对比可知，超标的能量一部分是来自背光电源的。

3.整改措施

（1）时钟电路分析整改

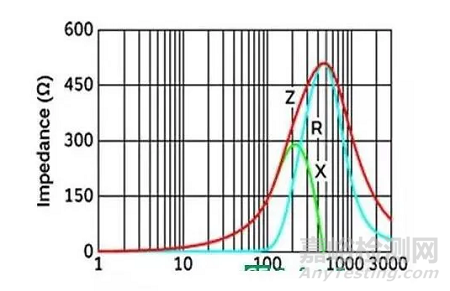

看电路发现时钟信号线较长，形成天线且在信号输出端没有滤波器件，选择在信号输出端串接个磁珠。型号CVB1608V601T，其阻抗频率曲线如下图，从图中可知，该磁珠对液晶屏时钟信号基频27.8的阻抗只有40欧左右，而对5次，7次谐波的阻抗较大，这样就保证信号不失真且有效的减弱的谐波的辐射能量。

（2）电源分析整改

查询电路板可知，背光电源为10V恒流源，且距屏幕轴线较远，输出线达到一定长度，就会辐射超标，重新布板，背光电源靠近液晶屏。

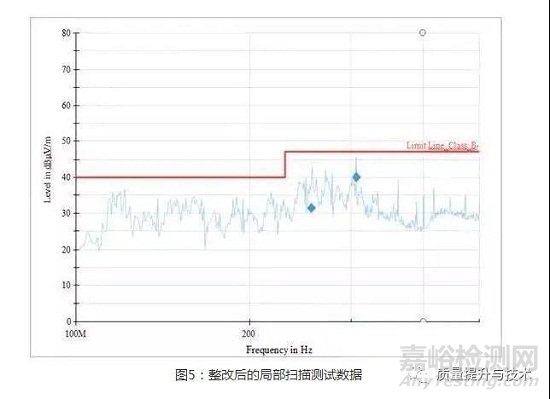

4.经验总结

1、整改过程中，如果没有近场探头，产品可拆分测试，是有可能分拆出辐射超标的来源的；

2、PCB设计很重要，高频信号走线要短，否者走线会变成辐射源的天线。
