塑料增韧的主要方法是以接枝改性弹性体为分散相，塑料为基体共混增韧，能大幅提高塑料的冲击强度。弹性体作为分散相，主要从以下八个方面影响弹性体/塑料共混物的韧性。

01 弹性体粒子间距的影响

对于增韧塑料而言，弹性体粒子间距ID存在一个临界值IDc，只有当分散相的弹性体粒子之间的间距ID小于这个临界值IDc时，才会发生脆韧转变，明显提高韧性。

这是因为弹性体粒子间距较大时，粒子周围的应力场到其他粒子很小的影响，基体中的应力场只是这些孤立的粒子应力场的总和，故而共混物仍为脆性。但当粒子充分接近至临界时，应力场不再是简单的加和，粒子周围应力场会有明显的相互作用，分散相基体层减薄，银纹尖端的塑性区相互贯通，从平面应力状态转变为平面应变状态，银纹的扩展得到抑制，基体层产生剪切屈服，共混物表现为韧性。

02 弹性体含量的影响

塑料基体中弹性体含量增加，银纹的引发、支化及终止速率增加，冲击强度随之提高。但是，只有当弹性体含量达到一定份数时才会有明显的增韧效果，这是因为弹性体只有达到一定份数后分散相粒子间距才能达到临界值IDc。

03 弹性体粒径的影响

大量实验证明，对于某一种塑料而言，过大或者过小的弹性体粒子都不能有效引发银纹和及时终止银纹。同样添加量，在PBT基体中，POE的粒子偏大，不能有效的引发和终止银纹，故增韧效果不明显。而SOG-02（POE-g-GMA）在PBT中的粒径比较适中，故而能够有效的提高冲击强度。另外，对于脆性较大的树脂,由于脆韧转变对应的临界粒子间距IDc很低，故而在添加量一定的前提下，弹性体粒径越小，才能有效增韧。

04 弹性体玻璃化转变温度的影响

一般而言，分散相弹性体的玻璃化转变温度越低，分子链柔性越好，对塑料的增韧效果尤其是低温增韧效果越有利。

05 弹性体与基体树脂相容性的影响

弹性体相和树脂相相容性太好或者太差都不好。相容性太差，两相粘合力不足，相容性太好，弹性体尺寸太小，甚至形成均相体系，也不会产生很好的增韧效果。

06 胶粒内树脂包容物含量的影响

弹性体粒子内树脂包容物使弹性体相的有效体积增加，因而可在弹性体重量份数较低的情况下达到较好地增韧效果。但包容物过多，是弹性体模量增加过大以致接近树脂相模量时，就会失去引发和终止银纹的能力，起不到增韧的作用。故而树脂包容物的含量也存在最佳值。

07 弹性体交联度的影响

弹性体交联度存在适宜的范围，交联度过大，弹性体模量过高，失去弹性体的特性，难以发挥增韧的作用。交联度过小，加工时在剪切作用下弹性体粒子容易变形破碎，这也不利于提高弹性体相的增韧效能。

08 弹性体模量的影响

作为分散相，弹性体的模量增加，不利于增韧，如下图所示，对于同一种基体树脂而言，分散相弹性体模量越低，越容易实现脆韧转变。

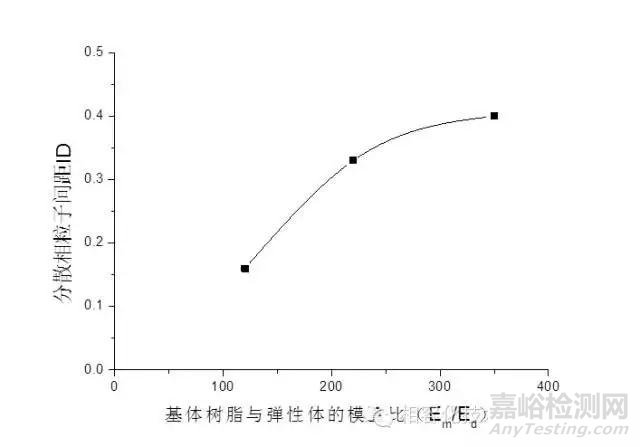

不同弹性模量弹性体接枝物对增韧PBT分散相粒子间距ID的影响

总体说来，作为分散相，弹性体的体积分数要达到一定值，其粒子间距低于临界值后，才能使塑料发生脆韧转变，达到很好的增韧效果。在选择塑料弹性体类增韧剂时，应该选择玻璃化转变温度更低、模量更低、适度交联、与基体有适度相容性的增韧剂，才能生产出具有特别高韧性的塑料。
