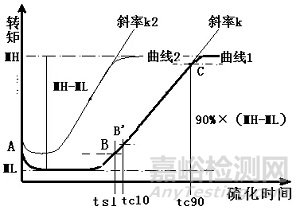

硫化曲线指标的字母含义

ML——最低转矩，N·m（kgf·cm）

MH——到达规定时间之后仍然不出现平坦曲线或最高转矩的硫化曲线，所达到的最高转矩N·m（kgf·cm）

TS1——从实验开始到曲线由最低转矩上升0.1 N·m（kgf·cm）时所对应的时间，MIN

TS2——从实验开始到曲线由最低转矩上升0.2 N·m（kgf·cm）时所对应的时间，MIN

TC（x）——试样达到某一硫化程度所需要的时间，即试样转矩达到ML+X（MH-ML）时

所对应的时间，MIN（注：如X取值0.5，即TC50，X取.9，即TC90）

硫检参数的意义：

ML：表示胶料的流动性，ML越低，流动性越好，反之，越差。

MH：表征胶料的胶料的剪切模量、硬度、定伸强度和交联密度，一般MH越低，硬度越低，MH越高，硬度越高。

TS2：表征胶料的操作安全性，TS2越短，表示胶料越容易发生死料，产品在生产时容易产生缺料不良。反之，TS2越长，虽然操作安全性提高，但是产效会变低，成本会增加很多，故TS2对胶料的加工、配方设计具有很重要的意义。

TC90：主要用来评估胶料在成型生产时的一次加硫条件,TC90过长表示硫化速度偏慢，会导致产品硬度低，产效低。

各类橡胶硫化促进剂的促进性能

加入到胶料后能缩短硫化时间、降低硫化温度的物质被称为促进剂，它是一类能够提高元素硫磺或其它硫化剂对胶料交联速度及交联程度的配合剂。

促进剂的硫化速度、转矩(硫化度)依噻唑类、次磺酰胺类、二硫代氨基甲酸盐类、秋兰姆类的顺序增大。

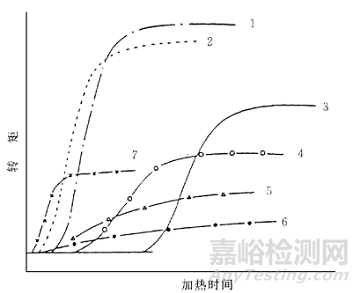

图中数字说明：

1—秋兰姆类

2—二硫代氨基甲酸盐类

3—次磺酰胺类

4—噻唑类

5—硫脲类

6—胍类

7—黄原酸盐类
