随着人们生活质量的提高，图像采集行业已成为一个极其“引人注目”的行业，具有很强的市场主导作用。无论是传统的安防市场和手机、汽车市场，还是火热的无人机、智能家具市场，高清摄像头都已成为其中不可或缺的一部分。摄像头像素的不断提高是必然趋势，但高清相机造成的电磁干扰问题也越来越严重。

摄像头的主要EMC问题

摄像头像素提升(100万→1000万→…)→6000万…1亿)→摄像头上行和下行时钟频率越来越高(24MHz→37MHz→…→54MHz→…)上行时钟和下行时钟倍频超过标准，无法通过EMC认证；影响产品中其他模块的工作，如GPS灵敏度差。

传统解决方案

(1)屏蔽

同轴电缆使用方便，效果好，但成本高

(2)无源分量滤波

电感和电容中存在寄生参数，高频效应不理想

(3) PCB布局

结构和层数受到限制，线条不能按照理想的排列

4新的处理手段:展频技术

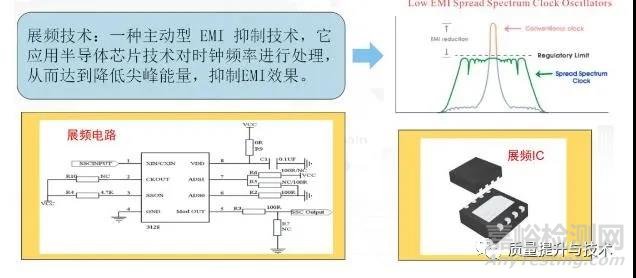

展频技术:一种有源EMI抑制技术，利用半导体芯片技术对时钟频率进行处理，从而降低峰值能量，抑制EMI效应。

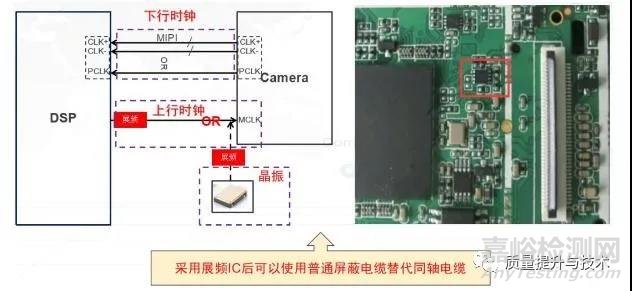

传播频率的实际应用

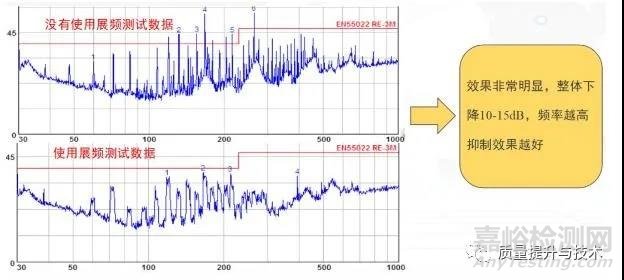

展频应用效果

展频方案的优点

(1) EMI抑制效果明显，思路简化;

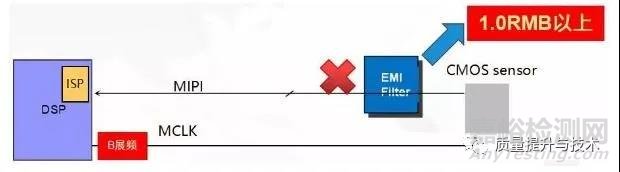

注:如果在上行时钟上加上展频，也可以抑制下行时钟，并且可以节省4pcs共模滤波器。

(2) PCB板级设计，形成标准EMC电路，缩短研发时间;

(3)节约成本，简化流程。

注:展频后可使用普通屏蔽电缆代替同轴电缆

总结

结果表明，展频技术可以优化设计，简化工艺流程，形成标准化电路。
