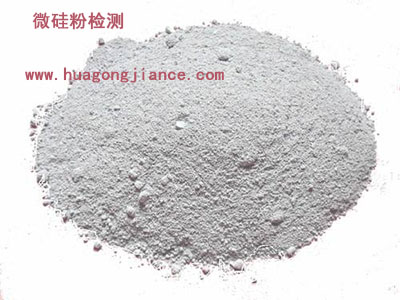

微硅粉主要成分都是二氧化硅，而且杂质里都含有氧化钠、氧化钙，氧化镁，氧化铁，氧化铝等。微硅粉的含硅量一般都在80-92%。

      适用范围：商品砼、高强度砼、自流平砼、不定形耐火材料、干混(预拌)砂浆、高强度无收缩灌浆料、耐磨工业地坪、修补砂浆、聚合物砂浆、保温砂浆、抗渗砼、砼密实剂、砼防腐剂、水泥基聚合物防水剂;橡胶、塑料、不饱合聚酯、油漆、涂料以及其他高分子材料的补强，陶瓷制品的改性等等。

       微硅粉中二氧化硅的含量检测方法

       一般情况下，微硅粉硅灰中二氧化硅含量的检测化验，通常是采用氢氟酸重量法进行检测。检测二氧化硅含量的前，首先要检测出烧失量，然后才能检测出二氧化硅的含量。

       1、 微硅粉硅灰烧失量的检测化验：
准确称重硅粉试样0.5g，经过105~110℃烘干，加入铂坩埚中，再经950~1000℃灼烧45min，然后将坩埚放在干燥其中冷至室温，称重。如此反复，直至恒重。
烧失量=(m-m1)/m ×100
式中：m1——灼烧前试样的质量，g;
m—— 灼烧后试样的质量，g;

       2、氢氟酸重量法检测化验微硅粉硅灰中二氧化硅含量：
准确称取0.25g测定过烧失量之后的试样，用少量水润湿，加入4~5滴硫酸(1+1)及5~7mL氢氟酸，放在电热板或电炉上以低温加热挥发，至近干时，取下放冷。再加2~3滴硫酸(1+1)及3~4mL氢氟酸，继续加热挥发至干，         然后升高温度，至三氧化硫白烟完全逸尽，将铂坩埚至于高温炉中，于900℃的温度灼烧30min。取出，放在干燥器中冷至室温，称重。如此反复，直至恒重。
试样中二氧化硅SiO2质量百分数按下式计算：
二氧化硅SiO2=(m-m1)/m ×100
式中：m1——灼烧后试样和坩埚的质量，g;
m 2——残渣和坩埚的质量，g;
m ——试样的质量，g;
      西安化工检测是一所大型权威的检测机构，公司自成立以来，一直秉着“崇尚科学，追求真理，见证公平”方针发展，一直专注于日化产品，护肤品，消毒产品，塑胶跑道，车用尿素等化工产品检测。我们公司的业务面向全国陕西，青海，西藏，河北，北京。天津等。我司的报告已获得全国74个国家的认可。我们的免费咨询电话4008789096
