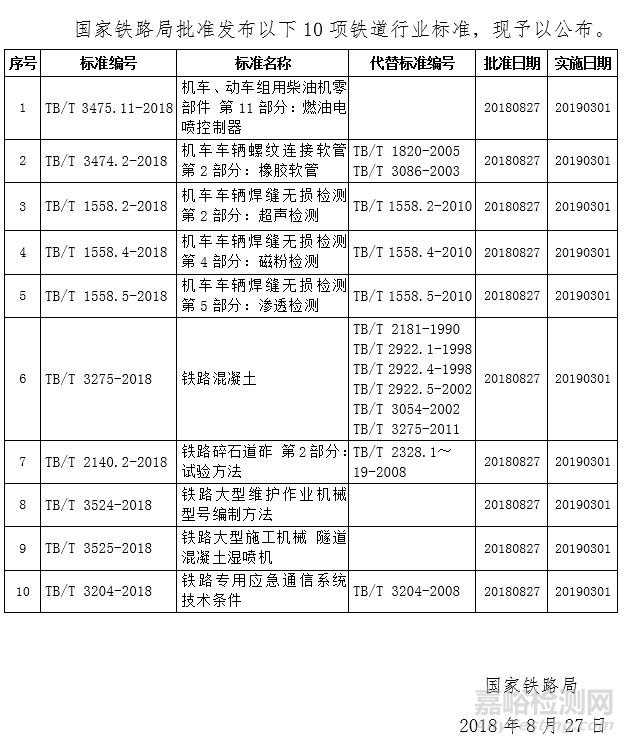

近日,国家铁路局发布了两批铁道行业技术标准,包括《机车、动车组用柴油机零部件 第11部分:燃油电喷控制器》等10项标准和《弹条Ⅰ型扣件 轨距挡板》等2项标准修改单。
此次发布的10项标准为机车车辆、工务和通信信号专业的技术标准,主要针对机车和动车组用柴油机燃油电喷控制器、机车车辆螺纹连接橡胶软管、铁路混凝土、隧道混凝土湿喷机提出了技术要求和试验方法,对机车车辆焊缝超声检测、磁粉检测、渗透检测提出了技术要求和检测方法,对铁路专用应急通信系统提出了技术要求,对铁路碎石道砟提出了试验方法,并对铁路大型维护作业机械提出了型号编制方法。标准的制修订为系统和产品的设计、制造、检验提供了技术依据,为提升铁路货物运输服务品质提供了保障。
10项标准中新制定标准3项、修订标准7项,自2019年3月1日起实施;此次发布的2项标准修改单对弹条Ⅰ型扣件轨距挡板和平垫圈的材质、接受质量限要求和抽样方案进行了修改,自发布之日起实施。
国家铁路局关于发布铁道行业标准的公告
(技术标准2018年第9批)
国铁科法〔2018〕71号
国家铁路局批准发布铁道行业标准TB/T 1495.3-1992《弹条Ⅰ型扣件 轨距挡板》和TB/T 1495.4-1992《弹条Ⅰ型扣件 平垫圈》修改单,修改内容自发布之日起生效。
附件:
1.TB/T 1495.3-1992《弹条Ⅰ型扣件 轨距挡板》第1号修改单
2.TB/T 1495.4-1992《弹条Ⅰ型扣件 平垫圈》第1号修改单
国家铁路局
2018年8月27日
附件1
TB/T 1495.3-1992《弹条I型扣件 轨距挡板》
第1号修改单
修 改 内 容
一、第2章
原条款:
GB 700 碳素结构钢
GB 2828 逐批检查计数抽样程序及抽样表
修改为:
GB/T 2828.1计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
YB/T 2010 铁路轨距挡板用热轧型钢
二、4.1条
原条款:
4.1 轨距挡板采用铁路用热轧轨距挡板型钢制造,型钢的材料为Q235-A钢,技术要求应符合GB 700的规定。
修改为:
4.1轨距挡板采用铁路用热轧轨距挡板型钢制造,型钢的型式尺寸和技术要求应符合YB/T 2010的规定。
三、6.1条
原条款:
表5
组号 |
序号 |
检查项目 |
技术要求 |
检查 水平 |
合格 质量水平 |
抽样方案类型 |
一 |
1 |
挡板宽 |
|
Ⅰ |
6.5 |
二次 |
2 |
孔中心至R15圆心水平距 |
见5.1条 |
||||
3 |
一角翘起高度 |
≤0.8 |
||||
二 |
4 |
挡板与钢轨接触面的平面度 |
长圆孔:0.3 大圆孔、方孔:0.5 |
Ⅰ |
10 |
二次 |
5 |
孔的对称度 |
3 |
||||
6 |
剪切角度 |
90°±1° |
||||
7 |
外观 |
见4.2条 |
注:单个样品任一检查项目中出现一个以上的不合格时,只按一个不合格进行统计。
修改为:
表5
序号 |
检验项目 |
技术要求 |
检验 水平 |
接收质量限(AQL) |
抽样 方案 |
1 |
挡板宽 mm |
|
Ⅰ |
2.5 |
一次 |
2 |
孔中心至R15圆心水平距 |
见5.1 |
|||
3 |
一角翘起高度 mm |
≤0.8 |
|||
4 |
挡板与钢轨接触面的平面度 mm |
长圆孔:0.3 大圆孔、方孔:0.5 |
|||
5 |
孔的对称度 mm |
3 |
|||
6 |
剪切角度 ° |
90±1 |
|||
7 |
外观 |
见4.2 |
6.5 |
||
出厂检验时每一检验批不应大于10000件。 |
附件2
TB/T 1495.4-1992《弹条I型扣件 平垫圈》
第1号修改单
修 改 内 容

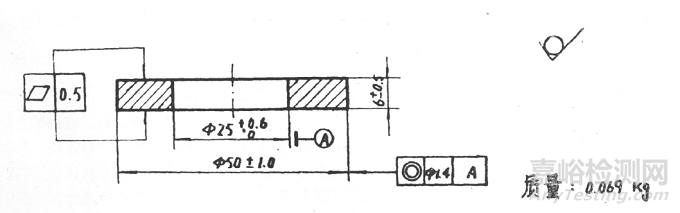

一、第3章
原条款:

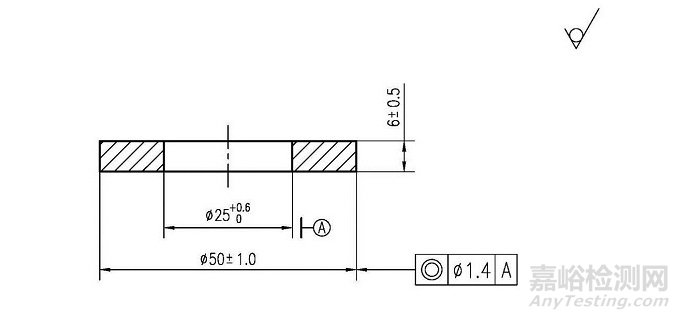

修改为:
单位为毫米
质量:0.069 kg
二、4.1条
原条款:
4.1 平垫圈的材料为Q235-A钢,技术要求应符合GB 700的规定。
修改为:
4.1 平垫圈的原材料为符合GB 700规定的Q235-A钢或不低于其性能的其他材料。
三、5.1条
原条款:
序号 |
检查项目 |
技术要求 |
检查 水平 |
合格 质量水平 |
抽样 方案类型 |
1 |
垫圈外径 垫圈孔径 垫圈厚度 |
6±0.5 |
Ⅰ |
4.0 |
二次 |
2 |
同轴度 |
|
|||
3 |
平面度 |
0.5 |
|||
4 |
外观 |
见4.2条 |
注:单个样品任一检查项目中出现一个以上的不合格时,只按一个不合格进行统计。
修改为:
序号 |
检验项目 |
技术要求 |
检验 水平 |
接收质量限(AQL) |
抽样 方案 |
1 |
垫圈外径 mm |
|
Ⅰ |
2.5 |
一次 |
2 |
垫圈孔径 mm |
|
|||
3 |
垫圈厚度 mm |
6±0.5 |
|||
4 |
同轴度 mm |
|
|||
5 |
外观 |
见4.2 |
6.5 |
||
出厂检验时每一检验批不应大于10000件。 |
国家铁路局关于发布铁道行业标准的公告
(技术标准2018年第8批)
国铁科法〔2018〕70号
来源:铁路局网站
