您当前的位置：检测资讯 > 科研开发
嘉峪检测网 2019-08-07 14:53
一、免喷涂材料特点
1、高光泽、强质感、多炫彩
2、耐气候、耐化学品、性能强
3、节约成本、30%-50%4、绿色低碳、100%回收利用
5、防刮耐磨、使用寿命长
二、免喷涂材料色彩种类
1、星光璀璨、亮丽奔放，珠光系列
2、晶莹剔透、千变万幻，幻彩系列
3、金属感强、高端典雅，金属系列
三、物理机械性能
1、力学性能
通过相容改性技术，加入珠光、金属颜料后，树脂力学性能基本保持不变。
|
测试内容 |
检测标准 |
单位 |
检验结果 |
|||||
|
原料 |
行业领先公司 |
亮彩系列 |
||||||
|
ABS 758 |
ABS珠光 |
ABS珠光 |
PC/ABS 珠光 |
ABS 金 |
ABS 银 |
|||
|
密度 |
ASTM D792 |
g/c㎥ |
1.04 |
1.05 |
1.05 |
1.10 |
1.05 |
1.04 |
|
拉伸强度 |
ASTM D638 |
MPa |
40.19 |
38.19 |
41.06 |
48.94 |
40.28 |
40.12 |
|
断裂伸长率 |
ASTM D638 |
% |
11.72 |
9.89 |
12.57 |
12.32 |
11.25 |
11.89 |
|
弯曲强度 |
ASTM D790 |
MPa |
63.89 |
67.11 |
66.89 |
78.34 |
64.56 |
64.78 |
|
缺口冲击强度 |
ASTM D256 |
KJ/㎡ |
18.38 |
13.03 |
15.90 |
16.71 |
13.48 |
13.62 |
2、应力应变性能
应力应变曲线反应材料在外力作用下发生的脆性、塑性、屈服、断裂等各种形变过程，下图1为ABS758、行业领先公司ABS珠光、ABS珠光、 PC/ABS珠光应力应变曲线图。从上表1中可以看出，PC/ABS珠光和ABS758珠光、ABS758相比较，保持了较好的刚性和延伸率。

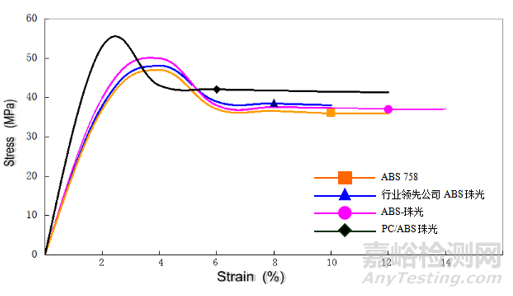

图1 不同材料应力应变曲线
3、耐候性能
根据GB/T14522标准，采用条件为：UV-B型灯管，波长280～315nm，在60 ±3 ℃暴露4h，然后无辐照冷凝4h，冷凝温度50 ±3 ℃，辐照度0.55W /㎡,进行耐候试验结果见下图，由图中可以看出耐候可以满足家用电器耐候标准要求。

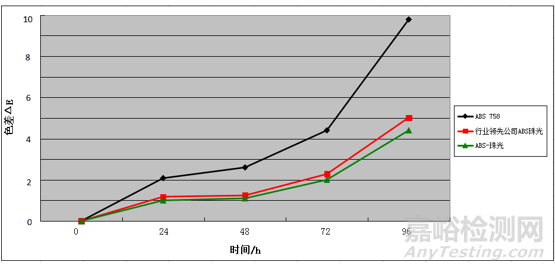

图2 ABS758、行业领先公司ABS珠光和ABS珠光的耐候曲线
4、耐刮擦性能
耐刮擦性能通常用表面硬度来反映，由于基材的不同，不同型号的色彩效果树脂表面硬度有所不同。下图中为不同基材铅笔硬度，从图中可以看出，PMMA/ABS耐刮擦性能优异。

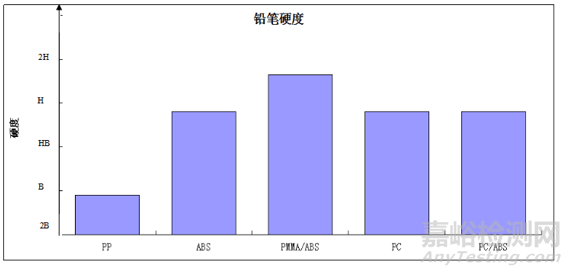

图 3 不同基材的铅笔硬度
5、耐化学品性能

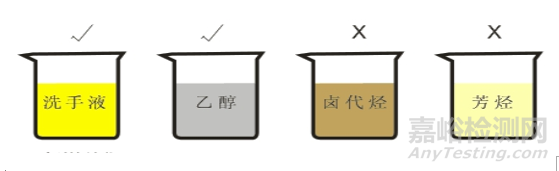

具有对日常化学品很强的耐受性，不受大多数水溶液、清洁剂的影响，但应避免暴露和浸泡在某些卤代烃和芳烃中。
四、免喷涂树脂基材的选择
其基材选择原则：
1、流动性好
2、高光、透明或半透明树脂
3、稳定性好，不易产生挥发物
4、耐刮性能好
5、优异的韧性和一定的刚性
五、免喷涂树脂用珠光、金属颜料选择注意事项
1、选择分散性好的颜料与珠光金属混合
2、珠光金属粒径影响产品性能、颜色选择、炫彩效果
3、使用前尽可能对颜料进行干燥
六、工艺过程注意事项
1、水路设计 确保模具快速升温和降温且模温均匀
2、浇口设计 尽可能减少熔接线，且有利于排气
3、模温控制 合理选择加热技术，精确控制模温
七、免喷涂工艺与与传统加工工艺分析比较
|
项目 |
类别 |
色母着色加工 |
喷涂加工 |
免喷涂加工 |
|
|
效果 |
外观 |
无质感 |
质感、光泽 |
时尚、质感、光泽 |
|
|
物理性能 |
耐磨、有少许影 哬 |
不耐磨,不影响 |
防刮耐磨，不影响 |
||
|
经济效益 |
材料类别 |
ABS |
ABS |
ABS合成 |
|
|
材料重量（kg) |
0.65 |
0.65 |
0.65 |
||
|
材料单价（元/kg) |
12 |
12 |
30 |
||
|
材料成本(元) |
约8元(含色母) |
7.5 |
19.5 |
||
|
模具费用（万元） |
30 |
30 |
40 |
||
|
模具费分摊（30万PCS) |
1 |
1 |
1.3 |
||
|
注塑加工成本（元） |
5 |
5 |
5 |
||
|
喷涂加工成本（元） |
0 |
26.4 |
0 |
||
|
合计成本（元） |
14 |
39.9 |
25.8 |
||
|
社会效益 |
杯保 |
不污染、可回收 |
污染严重、不可回收 |
绿色低碳、100%回收 |
|

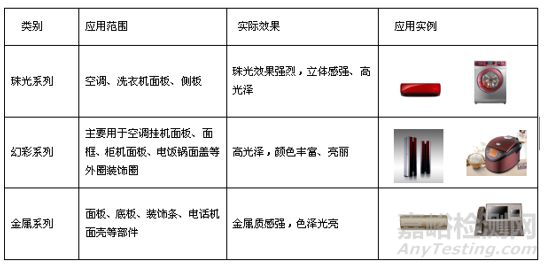

八、免喷涂应用案例
来源：Internet
