您当前的位置：检测资讯 > 检测案例
嘉峪检测网 2019-08-30 16:49
01 铜材应用背景介绍
金属铜及铜合金有良好的导电、导热、大强度及机械加工性能，在工业、军事、民用等各个领域,铜及铜合金得到了广泛的应用和发展。如电子设备、换热冷凝器、计算机和控制装置、自来水管道、海洋环和海水工业中均离不开铜及铜合金。虽然铜制品化学性质比较稳定，但它们在含有H2S、SO2等腐蚀性气体的大气中,易受到了强烈的腐。所以其腐蚀问题也必须考虑，否则将会给我们的生产和生活带来危害。
铜及铜合金通过缓蚀剂处理后可以有效提高材料的耐腐蚀性能，延长材料的使用寿命，增加经济效益减低各种复杂环境给设备器件带来的损害。

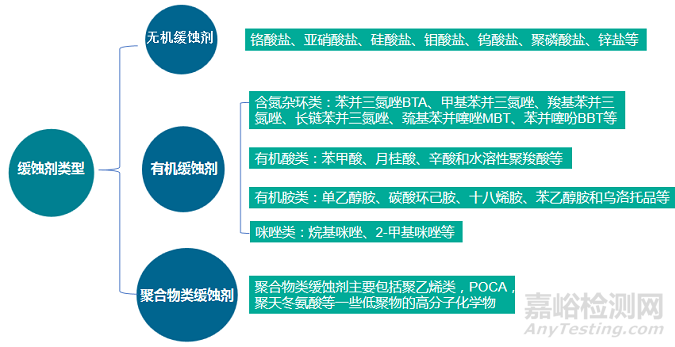

02 铜缓蚀剂介绍
03 缓蚀机理介绍
1、阳极钝化：无机强氧化剂，在金属表面阳极区与金属离子作用，生成氧化物或氢氧化物氧化膜覆盖在阳极上形成保护膜。这样就抑制了金属向水中溶解。阳极反应被控制，阳极被钝化。
2、抑制电化学阴极反应：锌的碳酸盐、磷酸盐和氢氧化物，钙的碳酸盐和磷酸盐为阴极型缓蚀剂。阴极型缓蚀剂能与水中、与金属表面的阴极区反应，其反应产物在阴极沉积成膜，随着膜的增厚，阴极释放电子的反应被阻挡。

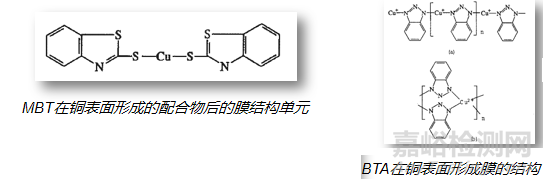

3、吸附膜型缓蚀剂多为有机缓蚀剂，分子中有两种性质相反的基团；亲水基和亲油基。这些化合物的分子以亲水基吸附于金属表面上，形成一层致密的憎水膜，保护金属表面不受腐蚀。通过与金属表面的铜离子形成络合物，以化学吸附成膜。当金属表面为清洁或活性状态时，此类缓蚀剂能形成缓蚀效果令人满意的吸附膜。但如果金属表面有腐蚀产物或有垢沉积的情况下，就很难形成效果良好的缓蚀膜，此时可适当加入少量表面活性剂，以帮助此类缓蚀剂成膜。
04 铜缓蚀剂配方设计

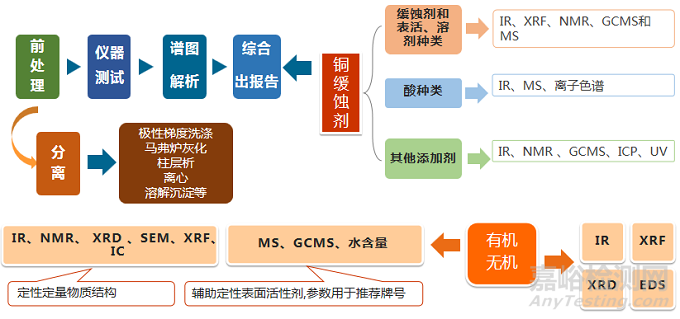

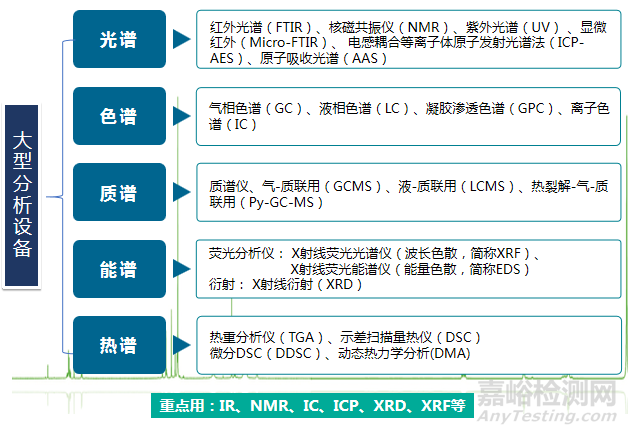

05 分析仪器的介绍
06 分析仪器的介绍某铜缓蚀剂的分析案例
壹 IR 测试

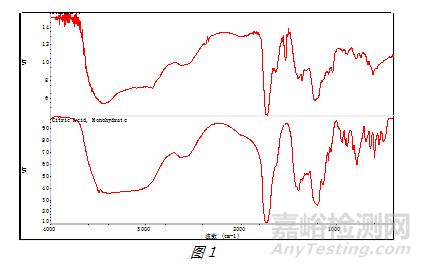

图1、1750-1700cm-1处主要是C=0键的伸缩振动出峰，1400-1200cm-1附近是C-O键的伸缩振动振动，可能存在羧酸类物质。

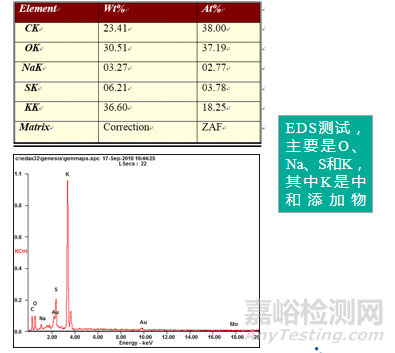

EDS 测试

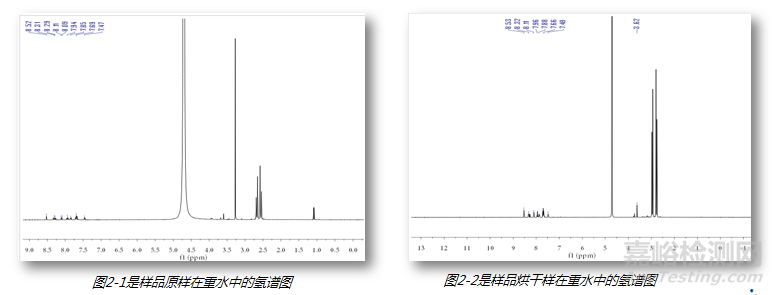

NMR 测试
8.5-7.9 ppm属于3-硝基苯磺酸钠，7.8-7.4 属于苯并三氮唑，7.6ppm属于2-巯基苯并噻唑，3.3ppm 甲醇

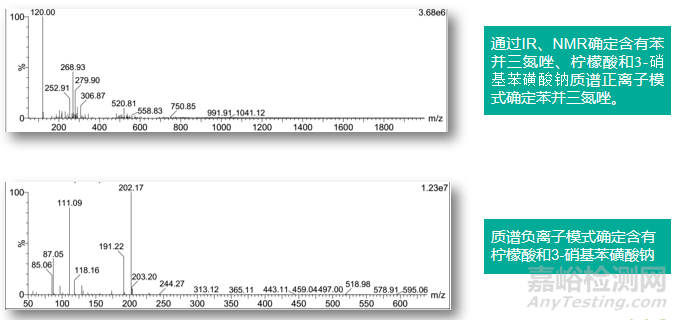

MS 测试

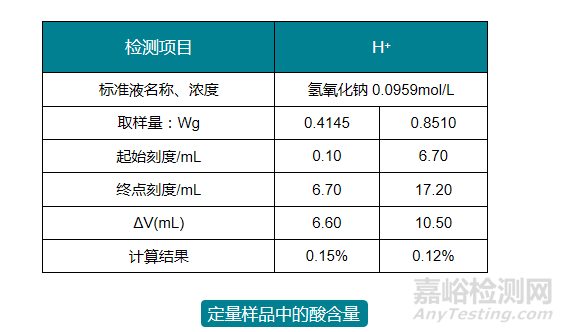

化学滴定

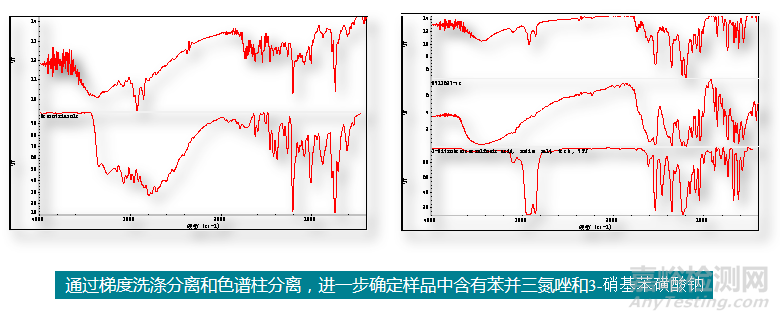

IR测试

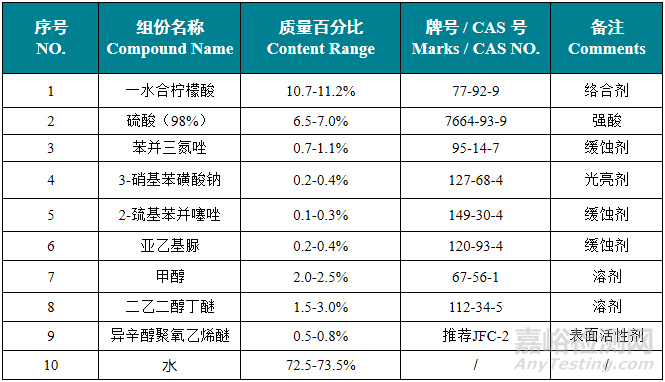

贰 综合分析结果
来源：Internet
