一、案例背景

某火电厂#1炉A引风机在之前的大修中，对液压油箱进行了拆解检修，发现油箱底部存在大量“油泥”状沉淀物，锅炉维护人员对油箱底部的油样进行了取样送检，分析沉淀物的成份。

二、检测分析

对油样进行常规的理化指标检测和铁谱分析，从油品理化指标检测数据看，该在用油除了水分超标并无其它问题；在磨损方面，磨损元素Fe、Cu含量略超标。对油样底部的沉淀物进行了铁谱显微分析，沉淀物在显微镜下呈“坨状油泥”形态。

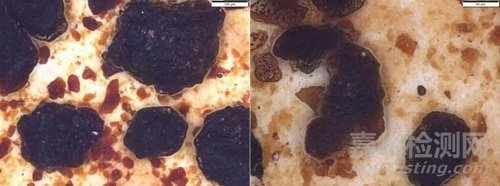

沉淀物在显微镜下形貌

之后，又采用XRD（X射线衍射）对“坨状油泥”成份进行分析，结构表明沉淀物的成份为CaSO4.2H2O，即石膏的主要成份。

三、结论

通过与锅炉专工就工艺流程的沟通，引风机从锅炉引出的烟气下一工艺流程就是脱硫，该工艺会产生CaSO4，如果出现反流有可能会导致CaSO4进入到引风机的液压系统中。结合沉淀物在多台引风机普遍出现且量较大的特征，反流导致CaSO4进入液压油系统的可能性非常大，建议现场结合该信息做进一步的排查分析。
