一、免喷涂材料特点

1、高光泽、强质感、多炫彩

2、耐气候、耐化学品、性能强

3、节约成本、30%-50%

4、绿色低碳、100%回收利用

5、防刮耐磨、使用寿命长

二、免喷涂材料色彩种类

1、星光璀璨、亮丽奔放，珠光系列

2、晶莹剔透、千变万幻，幻彩系列

3、金属感强、高端典雅，金属系列

三、物理机械性能

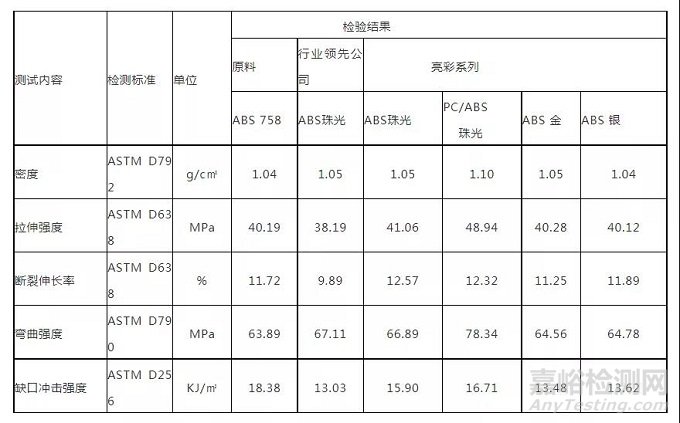

1、力学性能

通过相容改性技术，加入珠光、金属颜料后，树脂力学性能基本保持不变。

2、应力应变性能

应力应变曲线反应材料在外力作用下发生的脆性、塑性、屈服、断裂等各种形变过程，下图1为ABS758、行业领先公司ABS珠光、ABS珠光、 PC/ABS珠光应力应变曲线图。从上表1中可以看出，PC/ABS珠光和ABS758珠光、ABS758相比较，保持了较好的刚性和延伸率。

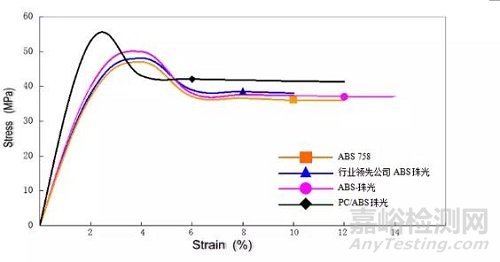

图1 不同材料应力应变曲线

3、耐候性能

根据GB/T14522标准，采用条件为：UV-B型灯管，波长280～315nm，在60 ±3 ℃暴露4h，然后无辐照冷凝4h，冷凝温度50 ±3 ℃，辐照度0.55W /㎡,进行耐候试验结果见下图，由图中可以看出耐候可以满足家用电器耐候标准要求。

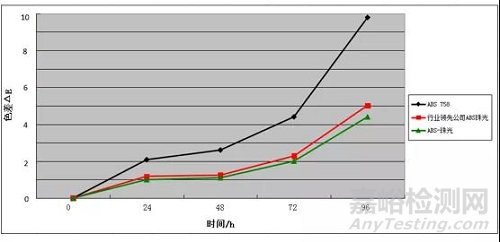

图2  ABS758、行业领先公司ABS珠光和ABS珠光的耐候曲线

4、耐刮擦性能

耐刮擦性能通常用表面硬度来反映，由于基材的不同，不同型号的色彩效果树脂表面硬度有所不同。下图中为不同基材铅笔硬度，从图中可以看出，PMMA/ABS耐刮擦性能优异。

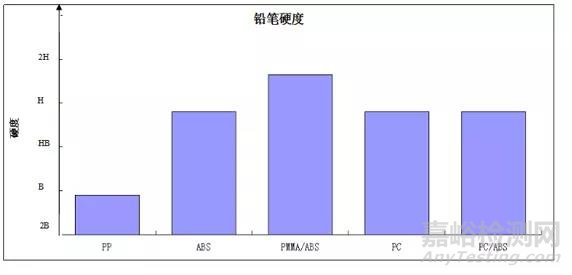

图 3 不同基材的铅笔硬度

5、耐化学品性能

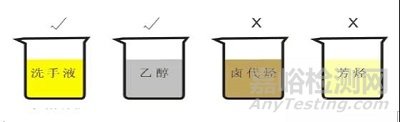

具有对日常化学品很强的耐受性，不受大多数水溶液、清洁剂的影响，但应避免暴露和浸泡在某些卤代烃和芳烃中。

四、免喷涂树脂基材的选择

其基材选择原则：

1、流动性好

2、高光、透明或半透明树脂

3、稳定性好，不易产生挥发物

4、耐刮性能好

5、优异的韧性和一定的刚性

五、免喷涂树脂用珠光、金属颜料选择注意事项

1、选择分散性好的颜料与珠光金属混合

2、珠光金属粒径影响产品性能、颜色选择、炫彩效果

3、使用前尽可能对颜料进行干燥

六、工艺过程注意事项

1、水路设计   确保模具快速升温和降温且模温均匀

2、浇口设计  尽可能减少熔接线，且有利于排气

3、模温控制 合理选择加热技术，精确控制模温

七、免喷涂工艺与与传统加工工艺分析比较

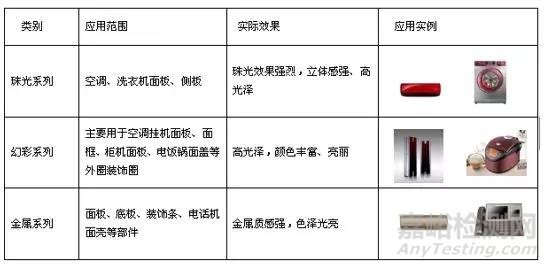

八、免喷涂应用案例
