机械松动一般分为结构松动和转动部件松动。造成机械松动的原因有安装不良、长期磨损、基础或机座损坏、零部件破坏、配合间隙过大等。机械松动可以使已经存在的不平衡、不对中等所引起的振动问题更加严重，也可因机械松动的进一步恶化，而引发其他故障。对松动类型的界定还没有严格的标准，目前发现有三种比较常见且典型的机械松动，它们都有其独特的振动频谱及振动相位表现。



一、类型A：结构框架和基础松动



1、松动现象与处理措施



     这一类型的松动主要包括以下故障：



•设备底脚、基板和混凝土基础的结构松动或强度不足；



•灌浆恶化或破碎；



•框架或底部变形；



•地脚紧固螺栓松动等。



     这些松动现象都能在现场明显地观察到，其破坏力一般比较大，严重时会加重设备的不平衡或不对中。



处理措施：



     巩固基础、矫正结构、紧固松动螺栓等。对于已经存在不平衡或不对中的设备，还要同时调整不平衡或不对中。



2、典型松动频谱与基本特征



     典型松动频谱如图1所示，其松动所反映的基本特征见表1。

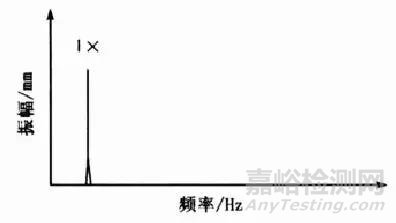

图1 类型A典型的松动频谱图

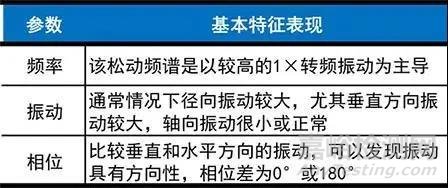

表1 类型A松动所反映的基本特征





几点说明：



•该典型的松动特征与不平衡或偏心转子故障特征一致，可用相位来区分。



•通常情况下，高振动几乎只限于一个转子（单独的驱动机、被驱动机或齿轮箱），这与不平衡或不对中不同，因为不平衡或不对中引起的高振动不只限于一个转子。



•对于一些特殊情况，如用于紧固泵轴承座的螺栓，其作用力为轴向方向。如果这些螺栓出现松动，就会导致轴向的1×转速振动高，这与不对中故障很相似。只要上紧这些螺栓就会减少振动。



二、类型B：由摇摆运动或结构断裂和轴承底座断裂



引起的松动



1、松动现象与处理措施



这种类型只有在出现以下松动故障时发生：



•结构或轴承底座断裂；



•有时由于支撑脚不等长引起的摇摆；



•偶尔发生在一些松动的轴承座螺栓上；



•当松动的轴承或不适当的部件配合问题程度较轻时（无冲击）。



     这些松动现象也可以在现场观察到，但内部件配合问题只有通过拆检来查找验证。



处理措施：



     可通过更换断裂部件、调整不适当部件的配合情况、紧固螺栓等来减少振动。



2、典型松动频谱与基本特征



     典型松动频谱如图2所示，松动所反映的基本特征见表2。

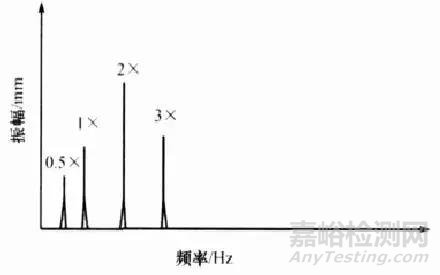

图2 类型B的典型松动频谱图

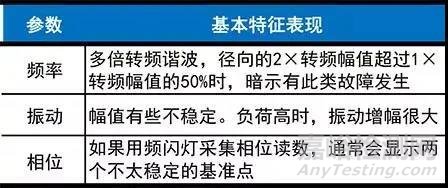

表2 类型B松动所反映的基本特征





几点说明：



•在通常情况下，如果不存在其他激振力，这些振动症状就不会出现。



•如果松动故障源于轴承座的轴承松动或是轴上的部件松动，振动将几乎保持在1×和2×转速上，直到其恶化至发生脉冲或冲击作用。当发生这一情况时，脉冲会引起时域波形的非线性，导致许多先于类型C松动的谐波。



•有时因设备底脚的断裂松动进一步引发了联轴器的故障，导致联轴器内弹性块的磨损松动。该频谱也会出现先于类型C松动的谐波。



三、类型C：轴承松动或部件间配合不适当造成的



松动



1、松动现象与处理措施



 此类松动包含以下几种故障：



•轴承座的轴承松动；



•过大的轴承内部游隙；



•轴承座中的轴承衬套松动；



•转子松动；



•轴承松动或跑圈等。



     这些现象可通过打开轴承座端盖来观察。该类型的松动直接关系到旋转设备的轴承与轴，松动严重时会磨损轴承、轴或相关配合件，甚至直接卡死旋转设备。



处理措施：



     可通过更换轴承或衬套、调整部件间配合情况等解决。



2、典型松动频谱与基本特征



     典型松动频谱如图3所示，其松动所反映的基本特征见表3。

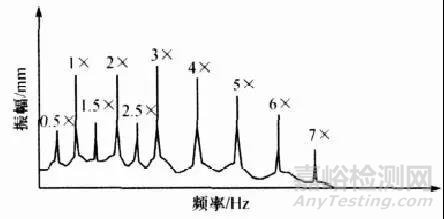

图3 类型C典型的松动频谱图

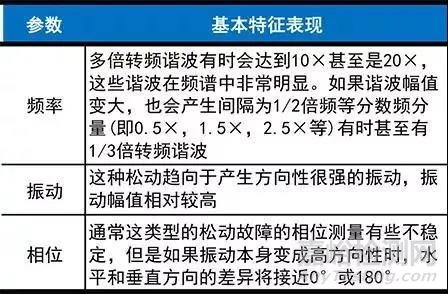

表3 类型C松动所反映的基本特征





几点说明：



•该松动也可能在达到工作温度且部件已经热膨胀后出现。



•如果明显存在1/2x峰值，则表明有更为复杂的松动故障存在（有可能存在摩擦）。



•当转子松动时，如泵叶轮松动，每次启动后的相位不同。



•看似这种类型松动的振动频谱（许多1×转速谐波），实际预示着更为严重的故障存在即轴承松动和跑圈，此故障会引起抱轴，导致设备的严重失效。
