机械结构设计中的力学原则



1强度计算和试验准则



1.对承受较大负载或扭矩的钣金位置，强度须经过计算并安全合格。



2.必要时须有试验报告和数据。



2均匀受载准则



1.通过构件设计，使受力载荷分布均匀，载荷不集中可以保证同等条件下，承受的应力成倍增加。



2.连续性和载荷均匀分布的设计可以实现。





3力流路径最短准则



1.力流优先走较短路径，刚度最大的路径。



2.力线连续。为提高构建刚度，尽量使力流路径最短，越短则受力区域越小，累积变形就越小，刚度就提高。



3.尽量保证力流线路的直线状态，这时力流路径最短。

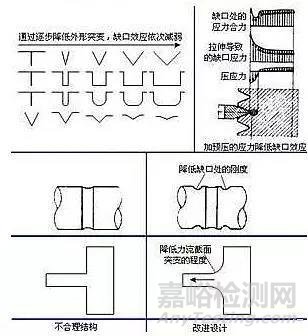

4减低缺口效应准则



     缺口效应的原因是力流在截面突变处，被迫急剧改变原有路径，因而力流抢近道引起近道局部力线拥挤，应力急剧集中上升。





解决措施：



1.避免截面突变的设计，尤其是避免力流截面急剧变小；



2.降低缺口附近的材料钢度；



3.加预压力应力；



4.避免力流突然转弯。



     孔、槽、螺纹、台肩等缺口处易发生；判定标准是界面尺寸变化的急剧程度。



5变形协调准则



     在力的传递中，构件会发生变形，变形不对称、接触面变形不匹配等都会引起走偏、应力集中等问题。





解决措施：



在接触面处，降低构件在力流方向上的刚度，以便减少对另一构件变形的阻碍，使变形同步。如：轴承的轴固定架、天车的导轨。



6等强度准则



1.构件局部的应力和该处的材料许用值相等。省材料降能耗。



2.注意次要载荷的影响。





7附加力自平衡准则



    力传递中，出现的无用力或力矩，白白增加损耗，通过让附加力自行平衡或抵消的方法解决。



 解决措施：



1.平衡件；



2.对称安置。

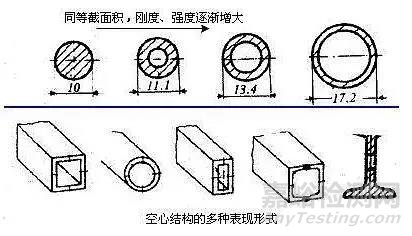

8空心截面准则



     弯曲和扭转应力在横截面越远离中心越大，横截面中心很小，同等材料截面积情况下，空心的结构有更好的强度和刚度。





      空心也可以通过其他形式实现，不一定就得是圆管形；空心结构的壁厚不能太薄，否则发生局部皱折而丧失承载能力。

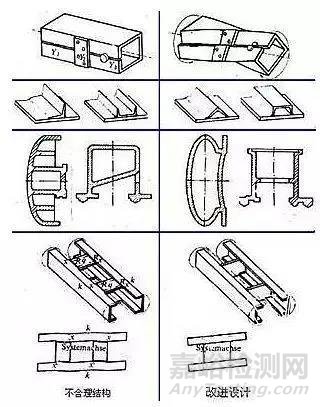

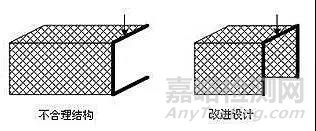

9受扭截面凸形封闭准则



    受扭转作用的薄壁构件的截面避免开口形状，抵抗剪切变形的能力低，扭转刚度就低。

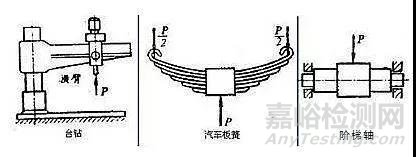

10最佳着力点准则



     力矢量经过横截面扭转中心，不会产生附加扭矩；多个力的作用节点尽量使力矢量交汇于一处，避免附加弯矩，降低应力水平。

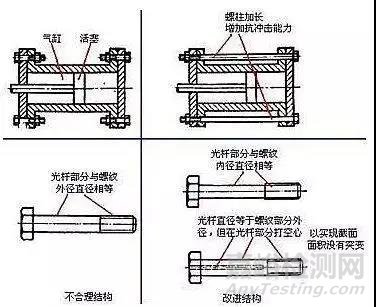

11受冲击载荷结构柔性设计



     在有冲击载荷的情况下，加大其柔性，避免冲击，但快速响应特性会下降。





柔性准则的措施：



1.增加等截面杆的长度；



2.避免截面突变；



3.安装缓冲器；



4.选用弹性模量小的材料。



12避免长压杆失稳准则



    对金属构件，压应力是拉应力的多倍，但压状态下，失稳破坏会破坏强度，设计上应避免。注意检查是否有细长杆受压结构。



改进措施有：



1.加大截面惯性矩；



2.减小压杆长度；



3.加强支撑约束性；



4.截面形状与约束方式的最优组合；



5.合理选材。



处于弹塑阶段的中小柔度杆，用高强度钢；对大柔度杆，高强度钢不能提高其稳定性，须用普通钢

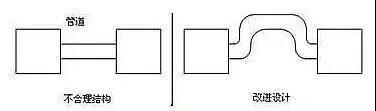

13热变形自由准则



     使结构因为受热的变形自由。





 具体措施：



1.留有热变形的间隔；



2.加膨胀节；



3.或将管道做成弯的。
