1、静电放电产生的原因

静电放电现象在生活中非常普遍，在干燥的环境中极易发生，静电可以有多种原因产生。电荷累积使物体间存在电势差，接触或者相互靠近过程会产生电荷瞬间移动，就会形成静电放电[2]。摩擦带电：物质由原子组成，原子的基本结构为质子、中子及电子。正常状况下，正质子与负电子数量相同，正负电平衡，物体不带电。但环境条件变化会使原子的正负电不平衡。前文所述的摩擦本质上是不断接触与分离的过程。感应带电：静电放电现象并不都是摩擦产生，还有感应静电放电。带电体的电场会在靠近的物体上造成电荷分离，只要物体带电就会在周围产生电场，靠近的物体就会感应带电。

2、什么是静电放电？

 静电放电（Electrostatic Discharge，简称ESD）是指由于两个不同物体之间的摩擦、接触或分离而产生的静电荷的迅速转移现象。静电放电会产生高压、高温、高频和强磁场等效应，对电子设备造成严重的损害。因此，评估电子设备对静电放电的抗扰度（Electrostatic Discharge Immunity，简称ESD）是非常重要的。静电放电抗扰度测试是指在模拟实际使用环境中，对被测设备施加不同强度的静电放电脉冲，并观察其性能变化和故障现象，以判断其抗扰度等级的测试。静电放电抗扰度测试是电磁兼容（Electromagnetic Compatibility，简称EMC）测试的一部分，也是国际上通用的一种测试方法。

3、试验对象：

该标准所涉及的是处于静电放电环境中和安装条件下的装置、系统、子系统和外部设备。

4、试验内容：

静电放电的起因有多种，但该标准主要描述在低湿度情况下，通过摩擦等因素，使操作者积累了静电。电子和电气设备遭受直接来自操作者的静电放电和对临近物体的静电放电时的抗扰度要求和试验方法。

5、试验目的：

试验单个设备或系统的抗静电干扰的能力。它模拟：（1）操作人员或物体在接触设备时的放电。（2）人或物体对邻近物体的放电。

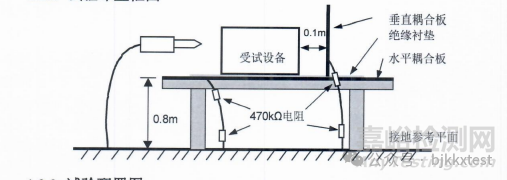

6、试验布置框图：

7、静电放电抗扰度测试有哪些常见问题？

在实际进行静电放电抗扰度测试时，可能会遇到一些常见问题，例如：

•被测设备无法正常启动或运行；

•被测设备出现死机、重启、复位等现象；

•被测设备出现误动作、误报警、误显示等现象；

•被测设备出现功能丢失、性能下降、数据丢失等现象；

•被测设备出现烧毁、损坏等现象。

这些问题可能是由于以下原因造成的：

•被测设备的外壳、按键、接口等部位没有良好的接地或屏蔽，导致静电放电直接侵入内部电路；

•被测设备的外壳、按键、接口等部位有缝隙、孔洞等，导致静电放电形成火花，产生强烈的辐射干扰；

•被测设备的内部电路没有采用合适的保护器件，导致静电放电造成器件损坏或性能下降；

•被测设备的内部电路没有采用合理的布局、走线、滤波等措施，导致静电放电造成信号干扰或噪声；

•被测设备的软件没有采用有效的检测、处理、恢复等机制，导致静电放电造成程序错误或死循环。

8、静电放电抗扰度测试有哪些整改方案？

针对上述可能出现的问题，可以采用以下一些整改方案：

•对被测设备的外壳、按键、接口等部位进行良好的接地或屏蔽，防止静电放电直接侵入内部电路；

•对被测设备的外壳、按键、接口等部位进行密封或覆盖，防止静电放电形成火花，产生强烈的辐射干扰；

•对被测设备的内部电路采用合适的保护器件，如TVS管、ESD防护器件等，防止静电放电造成器件损坏或性能下降；

•对被测设备的内部电路采用合理的布局、走线、滤波等措施，减少静电放电造成的信号干扰或噪声；

•对被测设备的软件采用有效的检测、处理、恢复等机制，防止静电放电造成程序错误或死循环。
