一、探索微观世界的利器
扫描电子显微镜(SEM)在人类科技发展领域中扮演了至关重要的角色。它不仅极大地提高了我们对物质微观结构的认识,而且在多个领域内发挥了关键作用。本文将详细介绍扫描电子显微镜的工作原理、结构组成、技术优势及其在科研和工业中的应用。
二、扫描电子显微镜的工作原理
扫描电子显微镜的工作原理是利用高能电子束扫描样品表面,通过分析电子束与样品相互作用产生的信号来获取样品的表面形貌和成分信息。
1. 信号的产生
当电子束与样品相互作用时,会产生以下几种主要信号:
二次电子:这些低能电子主要来自样品表面几纳米的区域,对表面形貌非常敏感。
背散射电子:这些电子在样品内部经历多次散射后反射出来,其数量与样品中原子的平均原子序数密切相关。
特征X射线:当电子束能量足够高时,可以激发出样品原子的特征X射线,这些X射线的能量与原子种类直接相关。

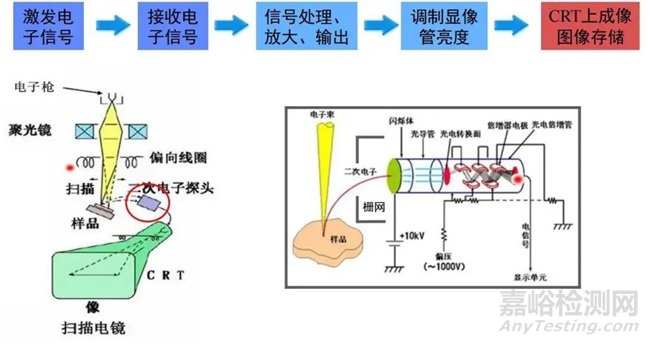

2. 成像过程
在扫描过程中,二次电子和背散射电子被探测器捕获并放大,用于在显示器上重建样品的形貌图像。二次电子成像能够真实地反映样品表面的微观结构,而背散射电子成像则能揭示样品内部不同区域的原子序数差异。
3. 化学成分分析
通过对特征X射线的能谱分析,可以定性和定量地分析样品的元素组成。每种元素的特征X射线能量不同,通过分析能谱峰的位置和面积,可以确定元素种类及其含量。
三、扫描电子显微镜的结构组成
现代扫描电子显微镜主要由以下几大系统构成:

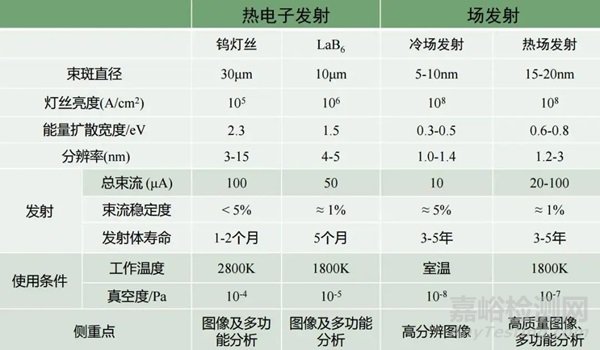

1. 电子光学系统
包括电子枪、电磁透镜和偏转线圈等,负责产生、加速和聚焦电子束,以及控制电子束在样品表面的扫描。
2. 信号检测及处理系统
负责收集电子束与样品相互作用产生的信号,并进行分析。探测器和放大器处理后的信号在显示器上重建形貌图像;X射线信号则由能谱仪分析,以显示样品的元素组成。
3. 真空系统
为了减少电子能量损失和污染,延长灯丝寿命,电子束需要在高真空环境下行进,通常要求真空度在10^-3~10^-8Pa。
4. 计算机控制系统
集成了对电镜各部分的控制与数据采集处理功能,实现了扫描电镜操作的自动化、智能化。
四、扫描电子显微镜的技术优势
与光学显微镜和透射电镜相比,扫描电子显微镜具有以下独特优势:
1. 景深大,立体感强
扫描电镜采用小视场角和长焦距设计,具有较大的景深和立体感,有助于观察样品的三维微观结构。
2. 样品制备简便
扫描电镜样品室较大,可以直接放置较大尺寸的固体样品。对于导电样品,只需固定在样品台上即可观察;对于非导电样品,通过喷镀导电膜后也可进行观察,简化了制样工序。
3. 高分辨率和连续可调倍率
现代扫描电镜的分辨率可达纳米量级,可以在广泛的放大倍数范围内连续调节,弥补了光学显微镜和透射电镜的观察空白区。
4. 强大的综合分析能力
除了形貌成像,扫描电镜还可以通过能谱仪、EBSD等技术获取样品的元素组成和晶体结构信息。在特殊外场条件下,如加热、拉伸等,可以进行原位实时观察和分析,具有强大的分析能力。
五、扫描电子显微镜的应用领域
扫描电子显微镜在多个学科领域内发挥着重要作用:
1. 材料科学
在纳米材料研究中,扫描电镜可以直接观察材料的形貌、尺寸分布及均匀性,结合能谱分析确定物质组成,对研究材料性能和制备工艺调控具有重要意义。
2. 生物学
扫描电镜是生物学研究的重要工具,可用于观察细胞、细菌、病毒等生物样品的微观形貌。通过冷冻断裂、喷镀等技术处理生物样品,可以暴露样品内部结构,使用扫描电镜原位观察,为深入研究生物体内部构造提供了有力手段。
3. 其他领域
在考古学、地矿学、微电子工业和刑事侦查等领域,扫描电镜也发挥着重要作用。例如,在考古学中,通过能谱成分分析,可以对古代文物进行无损鉴别和制作工艺解析;在微电子工业中,可以利用扫描电镜对芯片制造过程中的缺陷、杂质分布进行检测,以完善工艺流程。
扫描电子显微镜以其高分辨率、大视场、立体成像和出色的分析能力,在科研和工业领域发挥着不可或缺的作用。随着技术的不断进步,扫描电镜的性能将更加卓越,其应用领域也将持续扩展,为人类深入探索微观奥秘贡献更大力量。我们期待扫描电镜在未来科技发展和人类文明进步中发挥更大的作用,为探索未知世界提供更加强大的工具。
