PCB/PCBA显微剖析案例分享

嘉峪检测网        2015-06-03 08:16

PCB/PCBA出现失效问题会直接造成整机故障。通过微切片制备的方法进行显微剖析可以验证PCB、PCBA的内部结构品质,是一种行之有效的问题检出手段。



1、微切片分析评估PCB,包括:

  • 铜箔厚度及缺陷

  • 镀层厚度及缺陷

  • 阻焊厚度及缺陷

  • 通孔孔壁厚度及缺陷

  • 板厚

  • 层间距

  • 板材开裂

  • 板材鼓包等.



2、微切片分析评估PCBA,包括:

  • 焊接工艺缺陷,如空洞、冷焊、连锡、枕头等

  • 通孔填锡高度

  • 引脚上锡高度

  • 焊接界面结合情况,如IMC是否连续、IMC厚度等

  • 焊点组织异常

  • 焊球高度

  • 坑裂

  • 脆性裂纹

  • 疲劳裂纹等.



3、测试标准:

  • IPC-TM-6502.1.1

  • IPC-A-610E

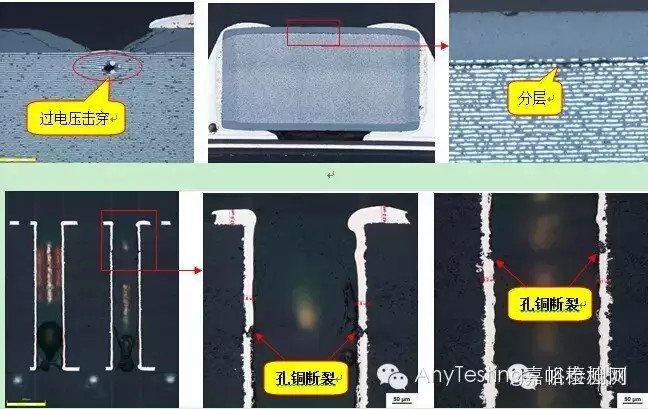

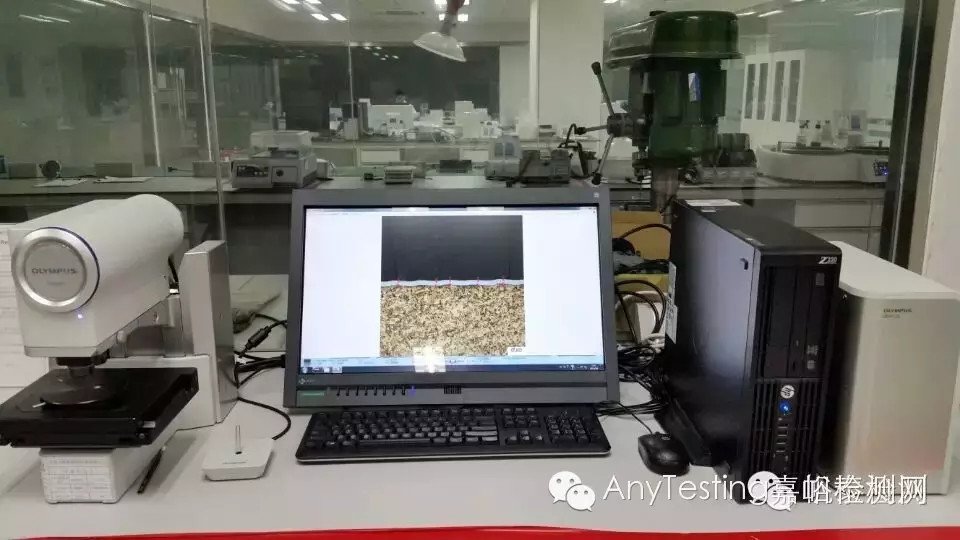

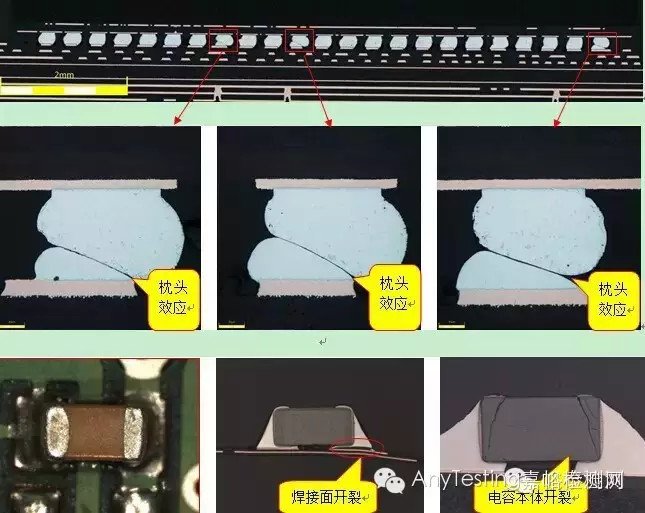

4、测试设备及案例图片:
