哈喽，大家好！小编今天给你们说说关于拉力试验机测量这块儿，如何获得更准确的数据！

一.首先我们看看试验目的

1.掌握拉伸试验的制备、拉伸性能测试内容、原理；

2.了解拉力机的结构；

3.熟悉拉力试验机的工作原理、操作过程；

4.掌握试验结果分析；

5.掌握影响拉伸性能因素。

二.设备这一块我想很多人都比较了解，都是一些比较常规的，大部分都是比较相近的用法这里就标准化解释一下。

测定橡胶类拉伸性能用的是拉力试验机,更换夹持器后,都可进行拉伸、压缩、弯曲、剪切、剥离和摸裂等力学性能试验。附加高温和低温装置即可进行在高温或低温条件下的力学性能试验。目前,测定硫化胶试样的拉伸性能多采用电子拉力试验机。

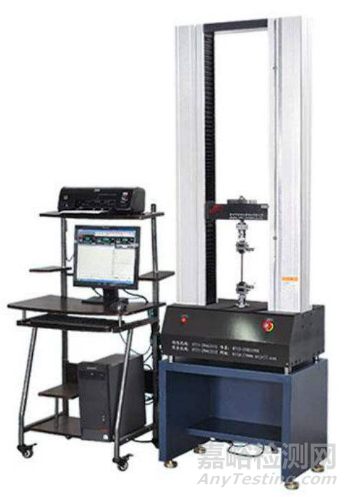

试验机基本是由机架、测伸装置和控制台组成。机架包括引导活动十字头的两根主柱,十字头用两根丝杠传动,而丝杠由交流电机和变速箱控制。电机与变速箱用皮带和皮带轮连接。伺服控制键盘包括上升、下降、复位、变速、停止等。

01 测力系统

测力系统采用无情性的负荷传感器,可以根据测量的需要更换传感器,以适应测量精度范围。

由于不采用杠杆和摆锤测量,减少了机械摩擦和情性,从而大大提高了测量精度。

02 测伸长装置

(1)红外线非接触式伸长计

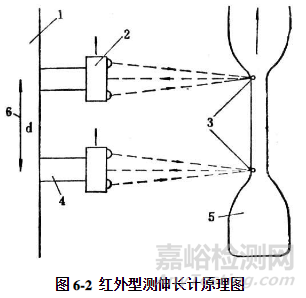

这种伸长计是在跟踪器上采用了红外线,可以自动寻找、探测和跟踪加在试样上的标记,这种红外线测伸长计操作简便，适用于生产质量控制试验，如图6-2所示。

1-伸长测定装置机身;2-上跟踪头;3标记

4-下跟踪头;5-试样;6-伸长累积转换器

(2)接触式测伸长计

其原理基本与非接触式测伸长计相似。它是采用了两个接触式夹头夹在试样标线上,其接触压力约为050N519左右,当试样伸长是带动两个夹持在试样标线的夹头移动,这两个夹头由两条绳索于一个多圈电位器相连,两个夹头的位移,使绳索的抽出量发生变化,也就改变了电位器的阻值,因而也改变了代表应变值得能量,其数值有记录或显示装置示出,这种测伸长记载很多拉力试验机都已经采用

三.试样准备，当我们制备出样条时候，一定要尽量将样条的大小尺寸差距缩小的最小值，这样做出了数据结果才更加准确，平行性也更好！

以下是制样的标准：

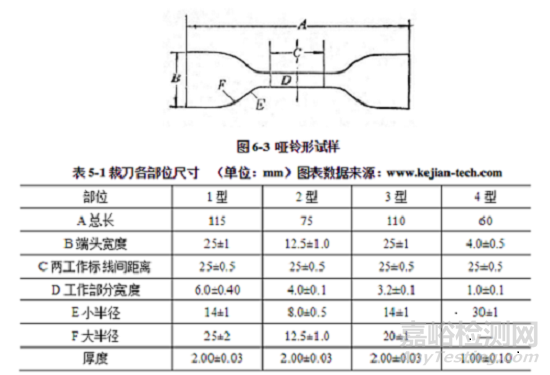

1. 硫化完成的是试片，在室温下停放6小时，选用标准裁刀切出哑铃型试样，裁刀分为4种类型，其中1型为通用型，根据胶料的具体情况选用适当好的裁刀。裁刀各部分具体尺寸见图6-3和表5-1。

四.实验步骤，这里要多说两句，我们在经常做实验经常会遇到偏差很大的问题，这里我不仅要考虑样品本身，还要考虑试验机的问题，除了一些第三方检测机构需要对仪器每年的校准，我们自己也要对仪器每个月的做样品的重复试验，比如拿一批平行性较好的试验产品，多做一些样条，我们每个月都将这些样品做一次试验，对比这些数据是否都是相差不大，从而保证我们试验机本身没有问题。

以下是试验步骤：

(1)将试样对称并垂直地夫于上下夹持器上,开动机器,使下夹持器以500±50mm每分钟的拉伸速度拉伸试样,并用测伸指针或标尺跟踪试样的工作标线。

(2)根据试验要求,记录试样被拉伸到规定伸长率时的负荷、扯断时的负荷及扯断伸长率c。电子拉力机带有自动记录和绘图装置,则可得到负荷一伸长率曲线,试验结果可从该曲线

上查处。

(3)测定应力伸长率时,可将试样的原始截面积乘上给定的应力,算出试样所需的负荷,拉伸试样至该负荷值时,立即记下试样的伸长率(如试验机可绘出应力一应变曲线,也可从该曲线上查出。)

(4)测定永久变形时,将断裂后的试样放置3分钟,再把断裂的两部分吻合在一起。用精度为05mm的量具测量试样的标距,并计算永久变形值。

(5) 为了试验的平行性，试验个数应该在3个以上。

六.试验影响因素

试验过程中尽量保持以下这些数据相差值越小越好！

1. 试验温度；

2. 试验宽度；

3. 试样厚度；

4. 拉伸速度；

5. 试样停放时间；

6. 压延方向和试样夹持状态。

七.采用标准

GB/T 528-2009《硫化橡胶热塑性橡胶拉伸应力应变性能的测定》。
