橡胶经过硫化后，由线性结构变成三维网状结构，具有交联橡胶的高弹性，从而获得优良的物理机械性能、耐气候老化性能等，具有了实际的使用价值。总所周知，正硫状态下制品的性能达到最佳状态，欠硫和过硫都会对制品性能产生不良的影响，那么如何快速的检测橡胶硫化程度呢？目前常用的测试方法有下面两种：

1. 电解铜试验

      硫和铜在高温环境下，生成黑色的硫化亚铜，由此可以判定硫化橡胶是否硫化充分。测试步骤如下：

1.1用金相砂纸擦电解铜板，去除铜板表面的氧化层，然后用无水乙醇擦拭干净。

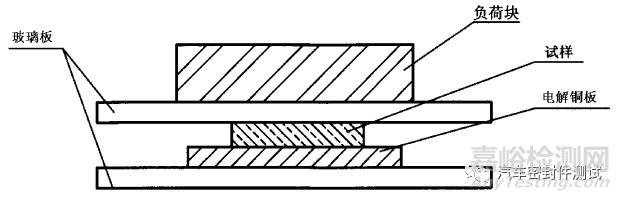

1.2按下图所示放置试样和负荷块，试样上所压的玻璃和负荷块总压强≥2.2×10-2N/mm2。

1.3将上述组合放置于100℃的烘箱（换气率3~10次/小时）中24h，结束后去除负荷和试样，电解铜板在室温环境下30分钟后观察电解铜板表面情况。若铜板未发黑，则说明样件硫化充分，反之则说明样件未硫化充分。

注：为了快速检测硫化程度，也可采用120℃，2小时的条件，主要用于生产线快检。

2.水解试验

      将样品放入高温水中，可以加速溶解和抽取样品中的残留物质，此方法可以加速模拟高温高湿老化条件，析出的残留物质会在样品表面形成白色喷霜。具体步骤如下：

      在干净的玻璃瓶中倒入半瓶去离子水，将试样放入玻璃瓶中，使试样一半浸没在水中，盖好瓶盖，放入90℃烘箱中22小时，取出样品后用无纺布吸干表面残留水渍，30min后观察试样表面情况。试样硫化不充分或橡胶配方不协调，则水解发白，因此可用水解试验监测硫化情况。

注：若无去离子水，也可用《娃哈哈纯净水》替代，不可以用矿物质水。
