1.现象描述
此款产品为国内某医疗器械公司在申请YY0505-2012认证时,电磁兼容辐射发射项目超标.
2.原始测试数据

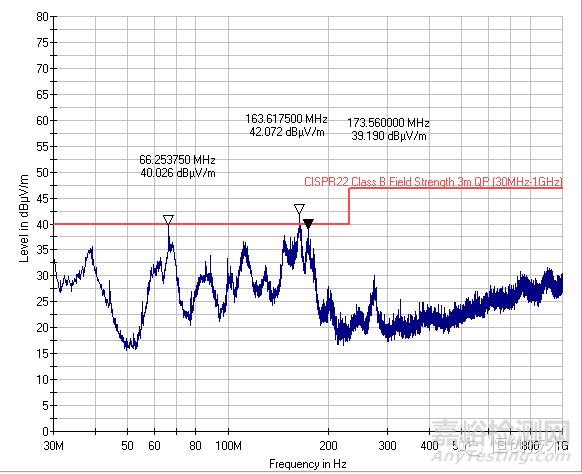

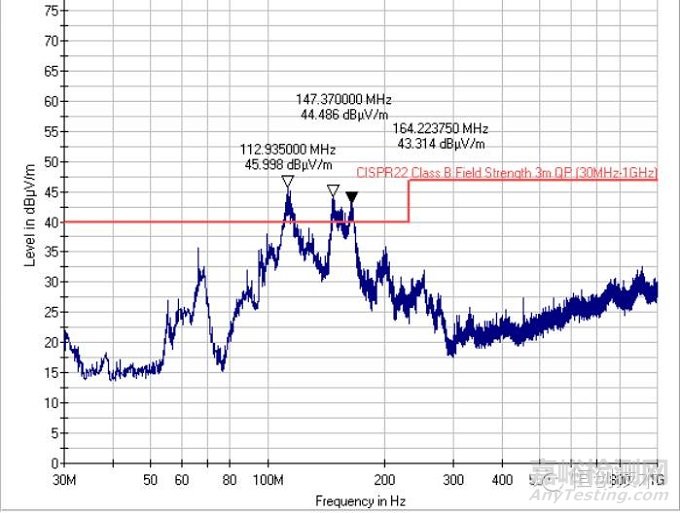

图2. Vertical方向数据
图3. Horizontal方向数据
3.测试数据分析
本产品在辐射测试时采用30MHz~230MHz为30dBuV/m、230MHz~1000MHz为37dBuV/m(测试数据显示为天线3米距离的测试数据),辐射干扰现象的产生总是与天线分不开,根据天线原理,如果导线的长度与波长相等,则容易产生电磁波. 另外,由于电压电流变化从测试数据上分析垂直方向超标跟LED输入灯盘开关电源连接线长度有关,水平方向超标可能属于恒流芯片干扰引起。
4.样机分析
a、由于LED无影灯是由多组LED灯串组成,每一个灯串采用铝基板实现产品的散热功能,用近扬探头测试,LED灯串上的恒流芯片由于回路原因,对外辐射较大。
b、每一个灯串与主板通讯是由一组1米的四芯线材连接通讯与供电,根据电磁兼容基本原理,通讯线与供电线并排走线容易产生串扰,同是由于线材容易产生天线效应,也非常容易将电干扰向外传输。
5. 处理措施
经过以上分析,在原样机上做如下整改对策

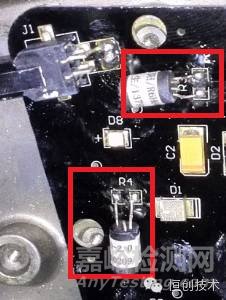

5.1. 在灯盘电路的输入电路上增加多孔珠,小孔珠型号为740557;在U1第1脚(Sw脚)串上300欧姆的磁珠,并对地增加1000PF电容
图5.整改图示1

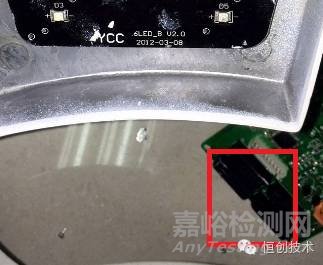

5.2. 为减小连接线材的天线效应,在主板与灯串铝基板连接线上增加磁环,并绕线三圈;
图6.整改图示2

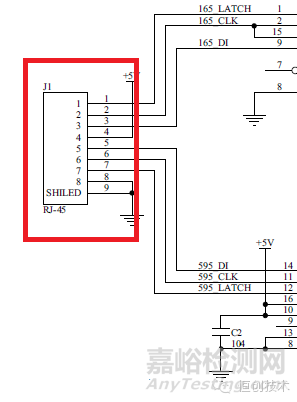

5.3. 在接口的信号引脚,电源引脚增加1000PF电容对地;
图7.整改图示3

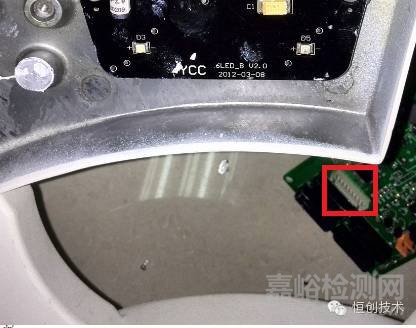

5.4. 在主板控制接口的信号线上增加120欧姆的磁珠,并对地增加100PF电容,形成LC滤波电路;
图8.整改图示4

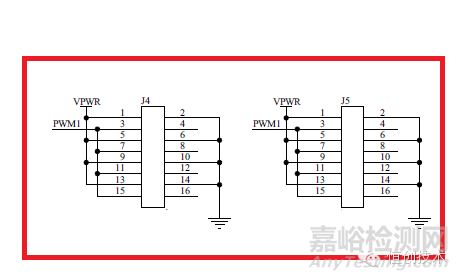

5.5. 在主板电源输入接口增加PAI形滤波电路,电感选不多孔珠,电容选用不1uF/100v的电容
图9. 整改图示5
5.6. 经过整改后的测试数据

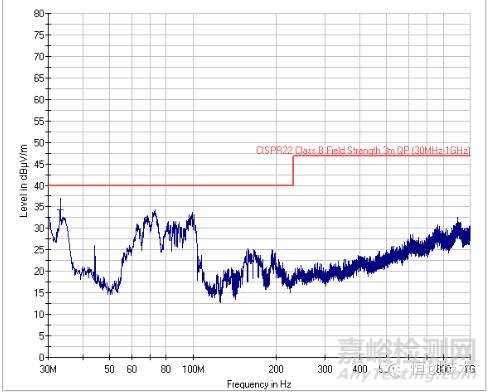

图10. 整改后垂直方向测试数据

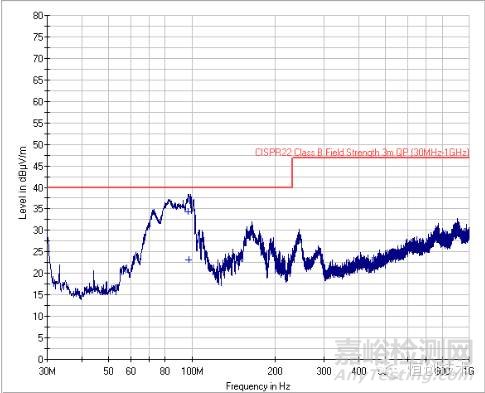

图11. 整改后水平方向测试数据
6. 总结
6.1. 如果产品是由多个PCB板组成,整改时每一组PCB都要考虑电磁兼容;
6.2. 如果主板与副板之间联接线过长,接口滤波更为重要;
