定义：当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器也被称为保险丝，IEC127标准将它定义为"熔断体（fuse-link)"。它是一种安装在电路中，保证电路安全运行的电器元件。熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进行短路保护或严重过载保护。



1、简介



熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。熔断器广泛应用于低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

熔断器是一种过电流保护器。熔断器主要由熔体和熔管以及外加填料等部分组成。使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，从而起到保护的作用。

以金属导体作为熔体而分断电路的电器，串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备以及家用电器都起到了一定的保护作用。具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。



2、工作原理



利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。



3、特点



熔体额定电流不等于熔断器额定电流，熔体额定电流按被保护设备的负荷电流选择，熔断器额定电流应大于熔体额定电流，与主电器配合确定。

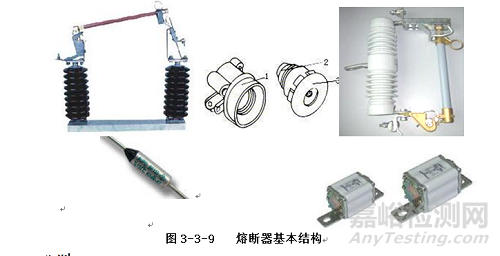

熔断器主要由熔体、外壳和支座 3部分组成，其中熔体是控制熔断特性的关键元件。熔体的材料、尺寸和形状决定了熔断特性。熔体材料分为低熔点和高熔点两类。低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。熔体的形状分为丝状和带状两种。改变变截面的形状可显著改变熔断器的熔断特性。

熔断器具有反时延特性，即过载电流小时，熔断时间长；过载电流大时，熔断时间短。所以，在一定过载电流范围内，当电流恢复正常时，熔断器不会熔断，可继续使用。熔断器有各种不同的熔断特性曲线，可以适用于不同类型保护对象的需要。





4、分类



(1)　螺旋式熔断器RL



在熔断管 装有石英砂，熔体埋于其中，熔体熔断时，电弧喷向石英砂及其缝隙，可迅速降温而熄灭。为了便于监视，熔断器一端装有色点，不同的颜色表示不同的熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。螺旋式熔断器额定电流为5～200A，主要用于短路电流大的分支电路或有易燃气体的场所。



(2)　有填料管式熔断器 RT



有填料管式熔断器是一种有限流作用的熔断器。由填有石英砂的瓷熔管、触点和镀银铜栅状熔体组成。填料管式熔断器均装在特别的底座上，如带隔离刀闸的底座或以熔断器为隔离刀的底座上，通过手动机构操作。填料管式熔断器额定电流为50～1000A，主要用于短路电流大的电路或有易燃气体的场所。



(3)　无填料管式熔断器RM



无填料管式熔断器的熔丝管是由纤维物制成。使用的熔体为变截面的锌合金片。熔体熔断时，纤维熔管的部分纤维物因受热而分解，产生高压气体，使电弧很快熄灭。无填料管式熔断器具有结构简单、保护性能好、使用方便等特点，一般均与刀开关组成熔断器刀开关组合使用。



(4)　有填料封闭管式快速熔断器RS



有填料封闭管式快速熔断器是一种快速动作型的熔断器，由熔断管、触点底座、动作指示器和熔体组成。熔体为银质窄截面或网状形式，熔体为一次性使用，不能自行更换。由于其具有快速动作性，一般作为半导体整流元件保护用。



（5）熔断器根据使用电压可分为高压熔断器和低压熔断器



根据保护对象可分为保护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。



（6）敞开式熔断器



结构简单，熔体完全暴露于空气中，由瓷柱作支撑，没有支座，适于低压户外使用。分断电流时在大气中产生较大的声光。



（7）半封闭式熔断器



熔体装在瓷架上，插入两端带有金属插座的瓷盒中，适于低压户内使用。分断电流时,所产生的声光被瓷盒挡住。



（8）管式熔断器



熔体装在熔断体内。插在支座或直接连在电路上使用。熔断体是两端套有金属帽或带有触刀的完全密封的绝缘管。这种熔断器的绝缘管内若充以石英砂，则分断电流时具有限流作用，可大大提高分断能力,故又称作高分断能力熔断器。若管内抽真空，则称作真空熔断器。若管内充以SF6气体，则称作SF6熔断器，其目的是改善灭弧性能。由于石英砂，真空和SF6气体均具有较好的绝缘性能，这种熔断器不但适用于低压也适用于高压。



（9）喷射式熔断器



将熔体装在由固体产气材料制成的绝缘管内。固体产气材料可采用电工反白纸板或有机玻璃材料等。当短路电流通过熔体时，熔体随即熔断产生电弧，高温电弧使固体产气材料迅速分解产生大量高压气体，从而将电离的气体带电弧在管子两端喷出，发出极大的声光，并在交流电流过零时熄灭电弧而分断电流。绝缘管通常是装在一个绝缘支架上，组成熔断器整体。有时绝缘管上端做成可活动式，在分断电流后随即脱开而跌落，此种喷射式熔断器俗称跌落熔断器。一般适用于电压高于6千伏的户外场合。

此外，熔断器根据分断电流范围还可分为一般用途熔断器，后备熔断器和全范围熔断器。一般用途熔断器的分断电流范围指从过载电流大于额定电流1.6～2倍起，到最大分断电流的范围。这种熔断器主要用于保护电力变压器和一般电气设备。后备熔断器的分断电流范围指从过载电流大于额定电流4～7倍起至最大分断电流的范围。这种熔断器常与接触器串联使用，在过载电流小于额定电流4～7倍的范围时，由接触器来实现分断保护。主要保护电动机。

随着工业发展的需要，还制造出适于各种不同要求的特殊熔断器，如电子熔断器、热熔断器和自复熔断器等。

作用熔断器一种简单而有效的保护电器。在电路中主要起短路保护作用。熔断器主要由熔体和安装熔体的绝缘管(绝缘座)组成。使用时，熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用。熔断器的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯。



5、选择



1）、熔体额定电流的选择



由于各种电气设备都具有一定的过载能力，允许在一定条件下较长时间运行；而当负载超过允许值时，就要求保护熔体在一定时间内熔断。还有一些设备起动电流很大，但起动时间很短，所以要求这些设备的保护特性要适应设备运行的需要，要求熔断器在电机起动时不熔断，在短路电流作用下和超过允许过负荷电流时，能可靠熔断，起到保护作用。熔体额定电流选择偏大，负载在短路或长期过负荷时不能及时熔断；选择过小，可能在正常负载电流作用下就会熔断，影响正常运行，为保证设备正常运行，必须根据负载性质合理地选择熔体额定电流。



(1)　照明电路　熔体额定电流≥被保护电路上所有照明电器工作电流之和。

(2) 电动机：

①单台直接起动电动机　熔体额定电流＝(1.5～2.5)×电动机额定电流。

②多台直接起动电动机：总保护熔体额定电流＝(1.5～2.5)×各台电动机电流之和。

③降压起动电动机　熔体额定电流＝(1.5～2)×电动机额定电流。

④绕线式电动机　熔体额定电流＝(1.2～1.5)×电动机额定电流。

(3)　配电变压器低压侧　熔体额定电流＝(1.0～1.5)×变压器低压侧额定电流。

(4)　并联电容器组　熔体额定电流＝(1.43～1.55)×电容器组额定电流。

(5)　电焊机　熔体额定电流＝ (1.5～2.5)×负荷电流。

(6)　电子整流元件　熔体额定电流≥1.57×整流元件额定电流。

说明：熔体额定电流的数值范围是为了适应熔体的标准件额定值。



2）、熔断器的安秒（反时限）特性



熔断器的动作是靠熔体的熔断来实现的，当电流较大时，熔体熔断所需的时间就较短。而电流较小时，熔体熔断所需用的时间就较长，甚至不会熔断。因此对熔体来说，其动作电流和动作时间特性即熔断器的安秒特性，为反时限特性。

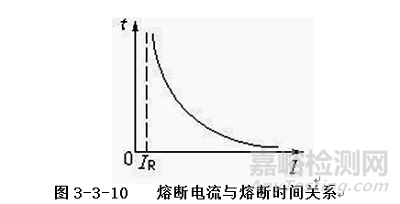

每一熔体都有一最小熔化电流。相应于不同的温度，最小熔化电流也不同。虽然该电流受外界环境的影响，但在实际应用中可以不加考虑。一般定义熔体的最小熔断电流与熔体的额定电流之比为最小熔化系数，常用熔体的熔化系数大于1.25，也就是说额定电流为10A的熔体在电流12.5A以下时不会熔断。熔断电流与熔断时间之间的关系如下图所示。





从这里可以看出，熔断器只能起到短路保护作用，不能起过载保护作用。如确需在过载保护中使用，必须降低其使用的额定电流，如8A的熔体用于10A的电路中，作短路保护兼作过载保护用，但此时的过载保护特性并不理想。

熔断器的选择 主要依据负载的保护特性和短路电流的大小选择熔断器的类型。对于容量小的电动机和照明支线，常采用熔断器作为过载及短路保护，因而希望熔体的熔化系数适当小些。通常选用铅锡合金熔体的RQA系列熔断器。对于较大容量的电动机和照明干线，则应着重考虑短路保护和分断能力。通常选用具有较高分断能力的RM10和RL1系列的熔断器；当短路电流很大时，宜采用具有限流作用的RT0和RTl2系列的熔断器。



熔体的额定电流可按以下方法选择：



1）保护无起动过程的平稳负载如照明线路、电阻、电炉等时，熔体额定电流略大于或等于负荷电路中的额定电流。

2）保护单台长期工作的电机熔体电流可按最大起动电流选取，也可按下式选取：

IRN ≥ (1.5～2.5)IN

式中IRN--熔体额定电流；IN--电动机额定电流。如果电动机频繁起动，式中系数可适当加大至3～3.5，具体应根据实际情况而定。

3）保护多台长期工作的电机（供电干线）

IRN ≥ (1.5～2.5)IN max+ΣIN

IN max-容量最大单台电机的额定电流。ΣIN其余.电动机额定电流之和。

3）熔断器的级间配合

为防止发生越级熔断、扩大事故范围，上、下级(即供电干、支线)线路的熔断器间应有良好配合。选用时，应使上级(供电干线)熔断器的熔体额定电流比下级(供电支线)的大1～2个级差。常用的熔断器有管式熔断器R1系列、螺旋式熔断器RLl系列、填料封闭式熔断器RT0系列及快速熔断器RSO、RS3系列等。



6、使用维护



低压配电系统中熔断器是起安全保护作用的一种电器，熔断器广泛应用于电网保护和用电设备保护，当电网或用电设备发生短路故障或过载时，可自动切断电路，避免电器设备损坏，防止事故蔓延。

熔断器由绝缘底座(或支持件)、触头、熔体等组成，熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔体因过热而熔化，从而切断电路。熔体常做成丝状、栅状或片状。熔体材料具有相对熔点低、特性稳定、易于熔断的特点。一般采用铅锡合金、镀银铜片、锌、银等金属。

在熔体熔断切断电路的过程中会产生电弧，为了安全有效地熄灭电弧，一般均将熔体安装在熔断器壳体内，采取措施，快速熄灭电弧。

熔断器具有结构简单、使用方便、价格低廉等优点，在低压系统中广泛被应用。



7、注意事项



(1)　熔断器使用注意事项：



①熔断器的保护特性应与被保护对象的过载特性相适应，考虑到可能出现的短路电流，选用相应分断能力的熔断器。

②熔断器的额定电压要适应线路电压等级，熔断器的额定电流要大于或等于熔体额定电流。

③线路中各级熔断器熔体额定电流要相应配合，保持前一级熔体额定电流必须大于下一级熔体额定电流。

④熔断器的熔体要按要求使用相配合的熔体，不允许随意加大熔体或用其他导体代替熔体。



(2)　熔断器巡视检查：



①检查熔断器和熔体的额定值与被保护设备是否相配合。

②检查熔断器外观有无损伤、变形，瓷绝缘部分有无闪烁放电痕迹。

③检查熔断器各接触点是否完好，接触紧密，有无过热现象。

④熔断器的熔断信号指示器是否正常。



(3)　熔断器使用维修：



①熔体熔断时，要认真分析熔断的原因，可能的原因有：

1)短路故障或过载运行而正常熔断。

2)熔体使用时间过久，熔体因受氧化或运行中温度高，使熔体特性变化而误断。

3)熔体安装时有机械损伤，使其截面积变小而在运行中引起误断。

②拆换熔体时，要求做到：

1)安装新熔体前，要找出熔体熔断原因，未确定熔断原因，不要拆换熔体试送。

2)更换新熔体时，要检查熔体的额定值是否与被保护设备相匹配。

3)更换新熔体时，要检查熔断管内部烧伤情况，如有严重烧伤，应同时更换熔管。瓷熔管损坏时，不允许用其他材质管代替。填料式熔断器更换熔体时，要注意填充填料。

③熔断器应与配电装置同时进行维修工作：

1)清扫灰尘，检查接触点接触情况。

2)检查熔断器外观(取下熔断器管)有无损伤、变形，瓷件有无放电闪烁痕迹。

3)检查熔断器，熔体与被保护电路或设备是否匹配，如有问题应及时调查。

4) 注意检查在TN接地系统中的N线，设备的接地保护线上，不允许使用熔断器。

5)维护检查熔断器时，要按安全规程要求，切断电源，不允许带电摘取熔断器管。

熔断器适配器 ：熔断器的适配器包括基座，微动指示开关和散热器等，用户可以根据需要与熔断器生产厂家协商订做。



8、低压管装熔断器分类



1）用于居所和类似场合，类型gG；

2）用于工业场合，类型gG, gM或aM。

第一个字母表明熔断范围：

*“g”表示是全范围熔断容量的熔断器;

*“a”表示是部分范围熔断容量的熔断器。

第二个字母表明应用类别，这个字母准确说明了时间电流特性，常规的时间和电流。



举例:



*"gG”表示通用的全范围熔断容量的熔断器;

*“gM”表示用于保护电动机电路的全范围熔断容量的熔断器;

*“aM”表示用于保护电动机电路的部分范围熔断容量的熔断器。

有些熔断器有“熔断器熔断”机械式指示器。当流经熔断器的电流超过给定值一定时间后，熔断器装置通过熔断器熔丝切断电路。电流与时间的关系由每种类型的性能曲线给出。



标准定义了两类熔断器：



*用于居所，筒装，额定电流100A，指定类型为gG (IEC60269-1和3)。

*用于工业场合，筒装，类型gG(通用);gM、aM(用于电动机电路),IEC60269-1和2。



熔断器温度分类：



按材质分：可以分为金属壳，塑胶壳，氧化膜壳

按温度可以分为:73度99度77度94度113度121度133度142度157度172度192度 216度227度240度70度77度84度92度95度105度110度115度121度128度130度139度141度144度152度157度 169度184度185度192度216度227度228度240度250度280度320度
