一、前言

EMC实验中会有一些注意事项，而每个EMC工程师的一些操作手法都不尽相同，特别是测试时候线束摆放的位置和机器的位置，而往往就是一些小细节导致EMC测试出现问题，例如我们今天讲的EMI测试时线束摆放的问题，对于机器线束摆放也是实验中较为重要的一环，不同的位置摆放和线束摆放会有不一样的测试结果。

二、辐射天线

由于辐射发射的问题会有很大部分原因是由PCB的干扰传导或者耦合到线束上，通过线束辐射出来，进而让天线接收到，形成EMI干扰，导致EMI实验不能通过测试标准。实验室测试时，会有工程师对EUT进行调试和摆放，在一定的工作模式下，不同线束的摆放会导致不同的测试数据，线束摆放会呈现垂直或者水平，不同的摆放方式，接收天线所接收到的干扰会是不一样的。当线束垂直，天线方向也处于垂直时，这样接收天线所接收到的能量会是比较大的；同理，水平方向亦是如此。

EUT本体结构、线缆、端口、PCB、信号类型等的影响，就导致产生出不同的类型极化的波，其中不乏分垂直与水平极化方向的波，其中的能量大小异同，而在接收天线上产生的极化损失也就不同。当来波的极化方向与接收天线的极化方向不一致时，接收到的信号都会变小，也就是说，发生极化损失。

三、测试数据对比

有时我们的被测机器设备EUT电源线束，还有和辅助设备之间所连接的线束比较长时，若是不将线束捆扎或者捆扎后线束依旧过长，机器的噪声干扰会通过这些长线束辐射出来，所以有时能决定线束的长度，优先选择与EUT所连接尽可能短一点的线束。

当被测设备的线束过长时需要把线束按照测试标准进行折叠和摆放，而有这么一个案例，因线束的折叠方式和长度的不同会有不同的测试数据，并且过长的线束会直接导致实验结果失败。我们做了一个实验对比，当把线束中心处捆扎成50cm长度和10cm长度，在工作模式和其他测试条件相同的情况下测试，对比数据可以看出，50cm捆扎线束的数据相对于10cm捆扎线束的数据会比较差。

捆扎线束较长布置和对应的数据，如下图1、图2所示。

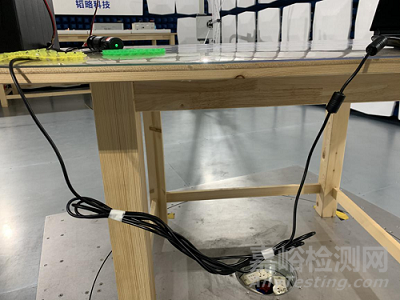

图1  50cm捆扎线束布置图

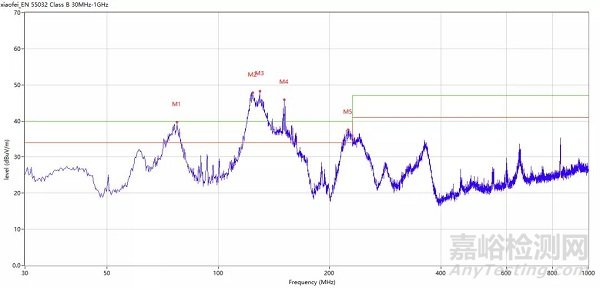

图2  50cm捆扎线束的测试数据

捆扎线束较短布置和测试数据如下图3、图4所示。

图3  10cm捆扎线束布置图

图4  10cm捆扎线束的测试数据

在测试的标准中会有场地布置和线束摆放的要求，并在标准中提过这样的一句话。“单元间的电缆应从试验桌的后边沿垂落。如果下垂的电缆与水平接地平板的距离小于0.4m,则应将电缆的超长部分在其中心来回折叠按8字型捆扎成不超过0.4m的线束,以使其在水平参考接地平板上方至少0.4m。”此文采摘自GB-9254-2008 信息技术设备的无线电骚扰限值和测量方法的EMC标准文档。

四、结束语

在EMC测试实验中，有着电磁兼容三大要素：电磁干扰源、耦合路径、电磁干扰敏感源。而电子产品的线束会成为一个很好的干扰耦合路径，所以我们在查找问题点时需要多方面考虑，着重考虑线束干扰，并且多注意机器的电源线束摆放，按照标准的要求来进行摆放测试。
