手机外壳表面斑状异物成因分析

简述

01案件背景

某品牌手机经海运至目的地后，发现手机壳后盖表面出现斑状异物，故寻求实验室分析异物产生原因。

02分析思路

重点分析斑状异物以及外包装的成分信息，通过详细的成分信息以及当时的运输存储条件，反推斑状异物产生的原因。

03典型图谱

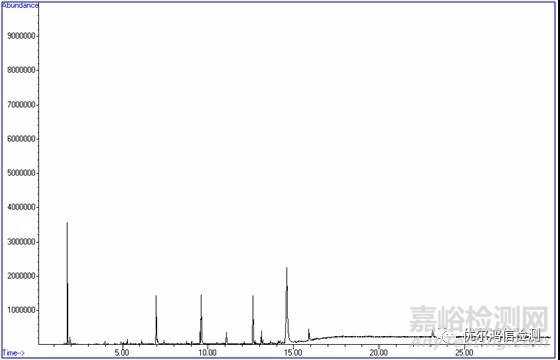

正常手机壳表面成分之热裂解-气相色谱质谱联用仪分析（Py-GCMS）

异常手机壳表面成分之热裂解-气相色谱质谱联用仪分析（Py-GCMS）

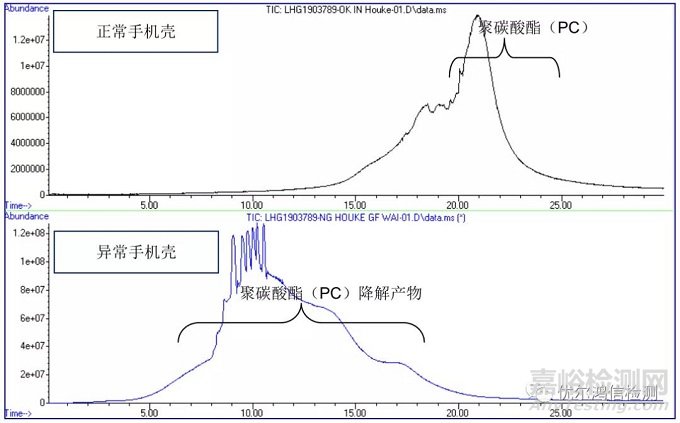

正常手机壳与异常手机壳表面塑料之逸出气体分析与质谱联用仪分析（EGA-MS）

*备注：

1、聚碳酸酯在各种外部因素(温度、氧气、化学物质)影响下，由之前的高分子聚合物状态降解为聚碳酸酯低聚物或者小分子碎片。

分析结果

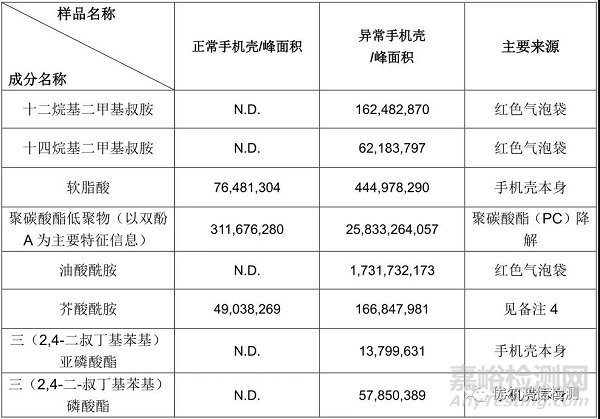

正常手机壳和异常手机壳表面成分分析结果见下表：

 *备注：

1、上表中数值均为各物质的峰面积，峰面积越大，代表含量越高；

2、N.D. =not detected 未检出。

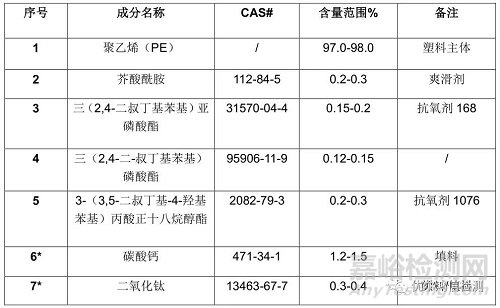

白色PE袋成分分析结果见下表：

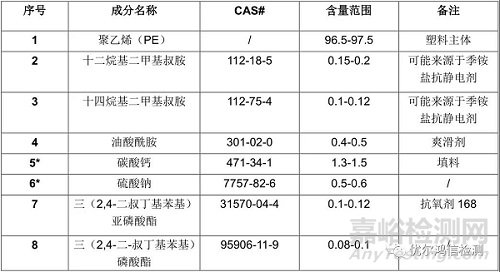

红色气泡袋成分分析结果见下表：

*备注：

1、带“*”号成份信息是根据部分元素谱图或裂解碎片信息推导得来；

2、含量范围均为半定量结果，供参考。

分析结论

1、异常手机壳表面异物成分主要是聚碳酸酯的降解产物，还有部分来源于包装袋上的成分迁移，具体如下：十二烷基二甲基叔胺、十四烷基二甲基叔胺和油酸酰胺来源于红色气泡袋。

2、外部较严苛的环境条件(海运或未控制温湿度的仓储环境)，促进了包装袋内低分子量有机物质的迁移，比如十二烷基二甲基叔胺，十四烷基二甲基叔胺，油酸酰胺，芥酸酰胺等。

3、异常手机壳背面的聚碳酸酯低聚物并没有明显增大，这说明异常手机壳表面的聚碳酸酯低聚物不是来源于热降解。

4、红色气泡袋中检出的抗静电剂和硫酸钠均具有吸湿性，且迁移至NG手机壳上的十二烷基二甲基叔胺和十四烷基二甲基叔胺呈碱性，在潮湿偏碱性的环境下，会加速手机壳中聚碳酸酯的化学降解。

建议

产品出厂前，可以将产品带包装做环境可靠度试验，确保外包装在严格外环境下的可靠性。
