保温层下腐蚀是水等介质渗入保温层后与金属形成的电化学腐蚀，是压力管道中经常发生且难以避免的一种损伤，具有隐蔽性强、范围大的特点。在定期检验过程中，拆除保温层进行壁厚检测是常用方法。考虑生产周期和工艺要求等因素，无法拆除保温层时常用超声导波检测技术、脉冲涡流检测技术和数字射线检测技术进行检测。超声导波和脉冲涡流检测技术的检测精度很容易受外部因素影响，检测可靠性较难保证。数字射线检测技术通过对数字图像的处理分析，可以实现对腐蚀深度的检测。

数字射线检测技术通过数字阵列探测器（DDA）将射线转换成电信号传输至电脑形成数字图像，相比传统胶片射线检测技术，其具有曝光时间短、宽容度高的特点，更适用于在役管道检测。DDA在进行成像时每个像素黑度存在不一致性，会导致成像时的黑度偏差大于10%，因此依据黑度进行壁厚检测的精度不高。上海市特种设备监督检验技术研究院的技术人员采用边界法，根据管壁影像的边界进行带保温层管道壁厚检测。

数字射线检测理论

采用数字射线检测技术对带保温层管道进行检测，根据成像边界进行壁厚检测，如图1所示。检测设备为微焦点X射线机，其焦点尺寸远小于焦距，射线近似看成平行入射，且方向垂直DDA探测器。

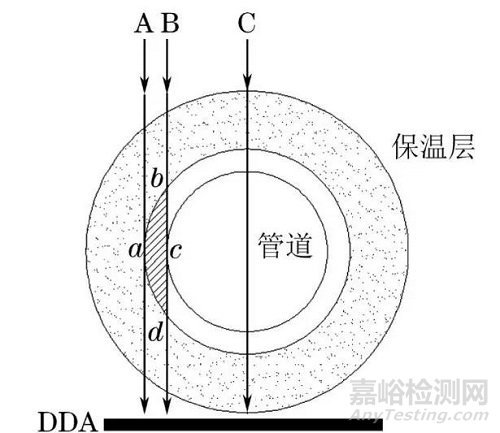

图1 边界法壁厚检测示意

理论上，如图1所示，射线A与管道外壁a点相切，可以对管道外轮廓进行成像。射线B与管道内壁c点相切，对管道内壁轮廓进行成像。通过已知尺寸的标定物对检测图像的像素尺寸进行标定后，系统可以测量a，c两点的距离或者管道外径，从而实现管道壁厚的精确检测，实现对保温层下腐蚀尺寸的检测。

采用边界法对管道内壁腐蚀进行检测时，需要计算射线B的最大透照厚度，常用标准规格管道的最大透照厚度如表1所示。由表1可知，对于公称直径不小于250 mm的管道，已经不适合采用边界法进行检测。

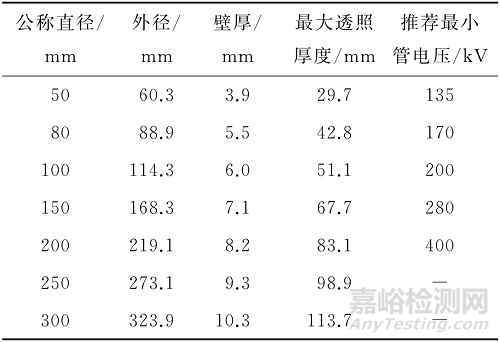

表1 常用标准规格管道的最大透照厚度

当已知最大透照厚度w时，可由下式计算数字射线成像内壁边界与真实边界的偏离值X（即误差，如图2所示）。

式中：D为管道外半径；d为管道内半径。

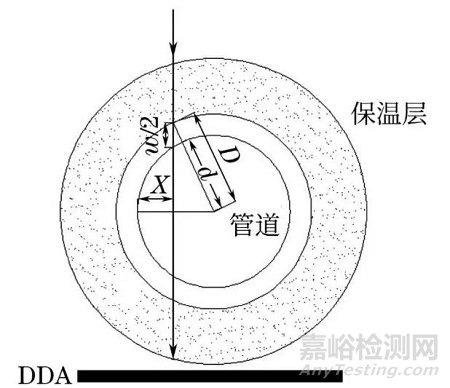

图2 数字射线成像内壁边界与真实边界偏离值示意

边界法理论检测误差主要来源于X射线无法穿透内壁导致的边界定位偏差。采用管电压为200 kV的微焦点X射线机（穿透能力为51 mm）对DN 150~DN 400的管道进行壁厚检测，得到的误差如表2所示。

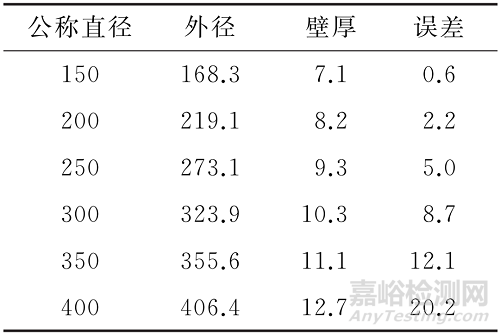

表2 管电压为200 kV时的管道壁厚检测误差（mm）

在实际检测时，可以参考误差对检测数据进行补偿。

检测试验

试验采用较低管电压的X射线进行检测，射线将穿过外保温层与管道外壁相切，此时可以对管道外壁轮廓进行成像。

试验样管材料为碳钢，直径为114.5 mm，壁厚为6 mm。样管外观如图3所示。管道上存在两处缺陷（1#腐蚀和2#腐蚀)。检测时采用焦点直径为0.5 mm的微射线机，焦距为900 mm，管电压为50 kV。

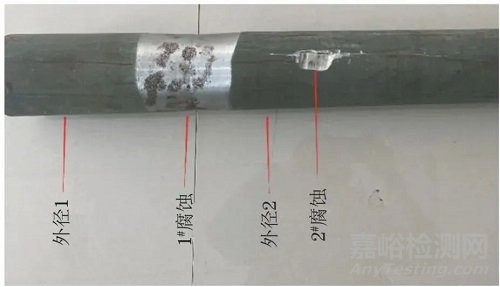

图3 试验样管外观

采用直径为10 mm的小球作为标定物对图像中的像素尺寸进行标定。在图像中通过辅助线可以清晰发现两处腐蚀缺陷，如图4所示。当管道外壁包裹厚为75 mm的保温层时，检测图像如图5所示。

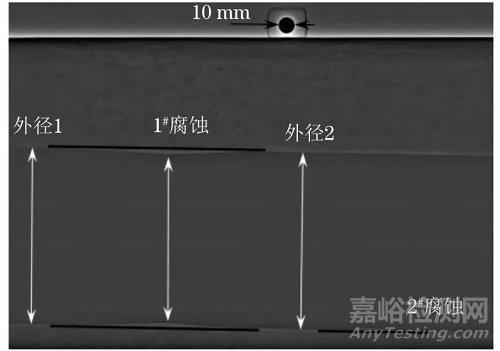

图4 无保温层样管的数字射线检测图像

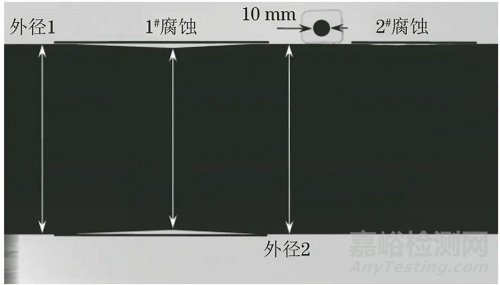

图5 带保温层样管的数字射线检测图像

无保温层时，检测数据与实际尺寸相同。当管道包裹保温层后，X射线经过保温层外铁皮的衰减及受散射线的影响，图像边界清晰度下降，检测数据出现误差，结果偏小。

现场检测时，DDA较难保证X射线垂直入射检测面。为了测试DDA偏转对检测结果的影响，进行了相应的试验。试验结果显示，当DDA发生10°的偏转时，检测结果出现较大误差。DDA出现周向偏转时，周向缺陷的检测误差较小，轴向缺陷的检测误差大。当DDA出现轴向偏转时，1#缺陷和2#缺陷的检测误差均较大。这是因为当成像板轴向偏转时，管道的检测图像发生更严重的变形。样管外腐蚀检测结果如表3所示。试验结果表明，数字射线可以对保温层下的腐蚀深度进行检测，检测误差小于10%，最高为3.8%。

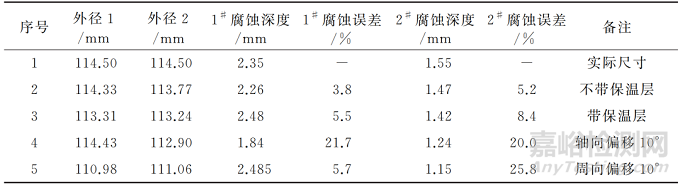

表3 样管外腐蚀检测结果

结语

(1) 研究了边界法检测管道壁厚的理论误差，推导了误差的计算公式，并且给出常用管电压200 kV下不同管径壁厚的检测误差，在实际检测时，可以参考误差对检测数据进行适当补偿。

(2) 保温层下腐蚀检测试验表明，数字射线检测精度较高，在实际应用中探测器应尽量垂直入射检测面，偏转应小于10°。
