屏蔽设计是电磁兼容设计中非常重要的一个方面。屏蔽是抑制所有无关信号的重要手段，一般可分为磁屏蔽、电磁屏蔽、静电屏蔽、三种类型。
1.磁屏蔽
当电流流过电感线圈和变压器时，周围产生磁场，磁场通过电路中的互感传播，电流产生的磁线通过互感感应到其他电路中的电压。
特别是在3KH以下的低频条件下，主要干扰是由磁场引起的，但解决磁屏蔽往往既昂贵又困难。在雷达中，磁屏蔽主要用于电源变压器和高压调节器。一般来说，低纹波电源的变压器通常用坡莫合金屏蔽，否则效果不好。
2.电磁屏蔽

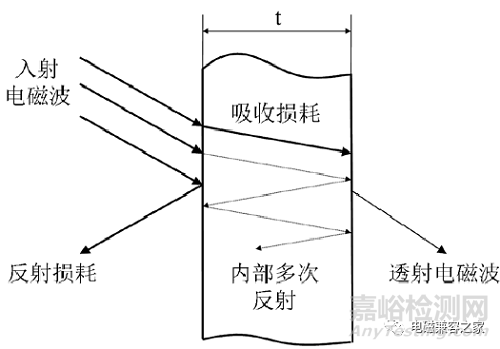

任何交流电路都会产生交变电场和磁场。电磁屏蔽与电磁场的性质、变化频率、辐射源与受感器之间的距离有关。在雷达电子电路系统中，工作频率一般较高，在IKHz以上，一般可选择铝作为电磁屏蔽材料。300MHz信号屏蔽隔离超过100dB。当频率低于KHz时，磁场主要屏蔽，应选择导磁性高的材料。
在电子电路系统中，为了方便内部布线和取出放置电路，屏蔽装配箱有盖板，有时为了通风。冷却等需要，在屏蔽板上打孔，打开接缝，导致屏蔽断点，造成信号泄漏，形成干扰，设计师应认真考虑。正确布置元件的位置，使接头和孔不切断感应电流，必要时可改为截止波导管，进一步削弱孔辐射。
3.静电屏蔽
空间中的任何两个带电物体都可以产生静电场，其中一个电压的变化必然会导致另一个变化和静电灾难。静电莲花的机制是由电路之间的电容笨拙合作引起的。
克服静电荆合的最好方法是使用金属板作为静电屏蔽。用金属板隔离干扰的两个源，或将电路上的所有部件安装在金属板的一侧，就像表面安装电路一样，可以获得良好的静电屏蔽。在设计初期应充分考虑具体的屏蔽方法，特别是杂散电容灾害的屏蔽。

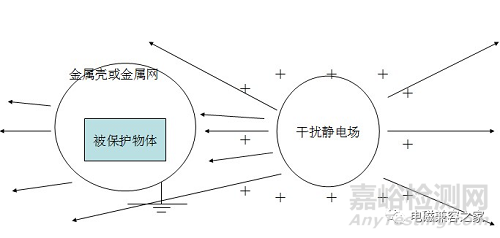

屏蔽方法：将一块金属板放置在两个被屏蔽的电路中间，并将每个金属板连接到地面上，如图所示。这样，从一点发出的电源线就被屏蔽板堵塞，即静电屏蔽。
增加A.B距离，以减少分散电容，也可以减弱电容灾难的合作，但该方法受体积限制，一般不能使用。特别注意静电屏蔽与地面之间的接触必须良好。如果接触不良，屏蔽与地面之间会有电位差，影响屏蔽效果。因此，屏蔽盒应进行导电腐蚀处理，螺钉、铆钉等固定不应太薄，尽量使电接触良好，降低接地电阻，降低接地电感。
4.屏蔽装配设计：
除屏蔽设计外，装配技术也非常重要，特别是对于射频系统的装配，更应精心设计。
一般要注意以下几点：
a.采取措施防止电路级和级别之间不必要的反馈和灾难。
b.内部电路的屏蔽设计不仅要防止电子线路本身的射频能量泄漏，还要防止外部电磁能量对其的影响。
c.射频接地电阻越小越好。
d.在电子组合内部和电子组合与组合之间传输射频信号。
当然也要考虑体积、重量、成本等要求。
5.结语
当电路对寄生场的衰减要求较高时，最好采用装配箱结构形式。它可以作为一个隔离室或多个隔离室的形式，即一个屏蔽盒，分为几个隔离室。这样的装配箱可以更好地隔离静电场和电磁场。铝是制造装配箱的最佳材料。它既便宜又轻。对于雷达电路系统，隔离效果一般都很好。
在组装这些屏蔽体时，经常会遇到长缝泄漏，应采取必要的措施，使长缝上有许多接触点。可采取增加螺钉、增加弹性板和衬里导电垫等措施。但必须注意防腐，特别是电化学防腐，否则不能长期保持满意的效果。
还应考虑射频导线的干扰，合理选择传输信号的范围，正确安排系统电缆方向和脉冲信号线。交流信号线不应相互绑定，特别是大脉冲信号在传输过程中应与高纯度信号严重不同。
简而言之，在电磁兼容设计中屏蔽设计是一种更复杂的设计，它不仅需要机械设计知识，而且还需要熟悉所涉及的电尸和各种知识。
