热分析是仪器分析的一个重要分支，它对物质的表征发挥着不可替代的作用。热分许历经百年的悠悠岁月，从矿物、金属的热分析兴起，近几十年来，在高分子科学和药物分析等方面焕发了勃勃生机。

什么是热分析？

热重分析法（Thermogravimetry Analysis，简称TG或TGA）为使样品处于一定的温度程序（升/降/恒温）控制下，观察样品的质量随温度或时间的变化过程，获取失重比例、失重温度（起始点，峰值，终止点...）、以及分解残留量等相关信息。

TG方法广泛应用于塑料、橡胶、涂料、药品、催化剂、无机材料、金属材料与复合材料等各领域的研究开发、工艺优化与质量监控。可以测定材料在不同气氛下的热稳定性与氧化稳定性，可对分解、吸附、解吸附、氧化、还原等物化过程进行分析，包括利用TG测试结果进一步作表观反应动力学研究。可对物质进行成分的定量计算，测定水分、挥发成分及各种添加剂与填充剂的含量。

热重分析仪的基本原理

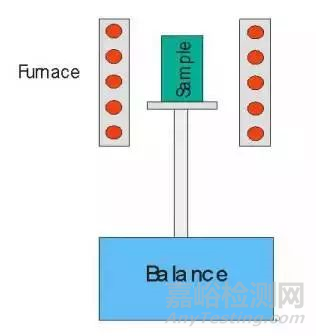

顶部装样式的热重分析仪结构示意图

炉体为加热体，在一定的温度程序下运作，炉内可通以不同的动态气氛（如N2、Ar、He等保护性气氛，O2、air等氧化性气氛及其他特殊气氛等），或在真空或静态气氛下进行测试。

在测试进程中样品支架下部连接的高精度天平随时感知到样品当前的重量，并将数据传送到计算机，由计算机画出样品重量对温度／时间的曲线（TG曲线）。

当样品发生重量变化（其原因包括分解、氧化、还原、吸附与解吸附等）时，会在TG曲线上体现为失重（或增重）台阶，由此可以得知该失/增重过程所发生的温度区域，并定量计算失/增重比例。若对TG曲线进行一次微分计算，得到热重微分曲线（DTG曲线），可以进一步得到重量变化速率等更多信息。

热重曲线含义

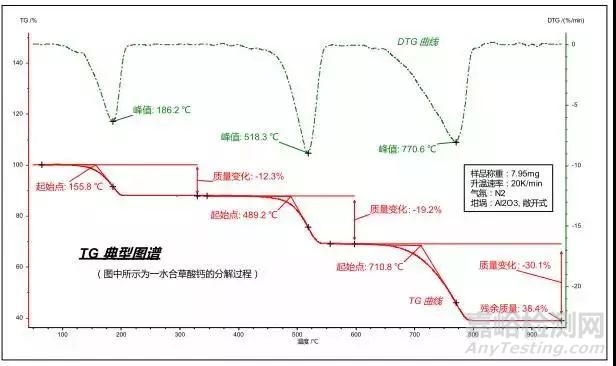

典型的热重曲线如下图所示：

图谱可在温度与时间两种坐标下进行转换。

红色曲线：热重（TG）曲线，表征了样品在程序温度过程中重量随温度/时间变化的情况，其纵坐标为重量百分比，表示样品在当前温度/时间下的重量与初始重量的比值。

绿色曲线：热重微分（DTG）曲线（即dm/dt曲线，TG曲线上各点对时间坐标取一次微分作出的曲线），表征重量变化的速率随温度/时间的变化，其峰值点表征了各失/增重台阶的重量变化速率最快的温度/时间点。

热重曲线怎么分析

对于一个失/增重步骤，较常用的可对以下特征点进行分析：

TG曲线外推起始点：TG台阶前水平处作切线与曲线拐点处作切线的相交点，可作为该失/增重过程起始发生的参考温度点，多用于表征材料的热稳定性。

TG曲线外推终止点：TG台阶后水平处作切线与曲线拐点处作切线的相交点，可作为该失/增重过程结束的参考温度点。

DTG曲线峰值：质量变化速率最大的温度/时间点，对应于TG曲线上的拐点。

质量变化：分析TG曲线上任意两点间的质量差，用来表示一个失重（或增重）步骤所导致的样品的质量变化。

残余质量：测量结束时样品所残余的质量。

另外，在软件中还可对TG曲线的拐点（与DTG峰温等同）、DTG曲线外推起始点（更接近于真正意义上的反应起始温度）、DTG曲线外推终止点（更接近于真正意义上的反应结束温度）等特征参数进行标示。
