一、验证准备

通常情况下，实验室采用温湿度表来监测其温湿度。虽然，所使用的温湿度表已经进行了检定或校准，但是实验室空间较大，温湿度表无法有效监测实验室各位置的温湿度情况，同时也无法有效监测实验室的温湿度波动。此时，应通过大范围布点和提前验证实验室温湿度波动情况，来确认整个实验室在规定时间内的温湿度特性。因实验室是一个封闭的空间，类似于环境温度、湿度设备，以下我们参考JJF1101-2003《环境试验设备温度、湿度校准规范》编制了实验室环境温度湿度验证方法。


1.验证项目


进行实验时，主要是由于温湿度偏差和温湿度波动对实验产生实际影响，所以验证项目为各点的温湿度偏差、温湿度波动度。


2.标准仪器


进行温湿度环境验证，宜采用已校准的温湿度巡检仪，可以减小因人为走动查看、记录各点温湿度测量设备所带来的影响。


3.温湿度布点位置与数量


因实验主要在实验室工作台上进行，所以验证点应布置在实验室工作台平面上，且验证点与实验室墙壁间隔距离应不少于1m。其中，温度验证点布置5个(A、B、C、D、O)，湿度验证点布置3个(甲、乙、丙)，如图1所示。


二、温湿度验证

如图1布放温度、湿度传感器，将实验室温度湿度控制设备设定为20℃、60%RH。待实验室温湿度稳定后开始读数，每4min记录所有测试点的温湿度一次，在1h内共测试15次。验证时间也可依据开展项目的规程、规范的具体要求设定。数据如表1所示。

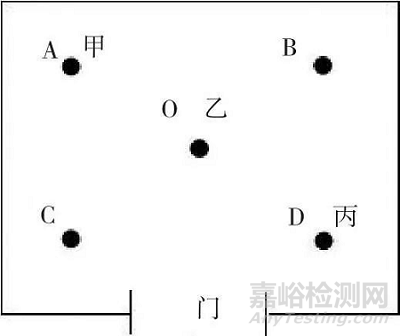

图1  温湿度验证点分布图

三、数据的处理

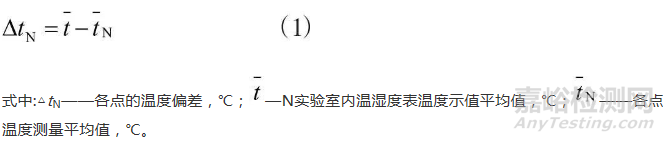

温度偏差为实验室在稳定状态下，在规定时间内温湿度表所记录的温度数值平均值与该点实测温度数值平均值的差值。


温度波动度为实验室在稳定状态下，在规定时间内该点实测温度数值随时间的变化量，即该点在验证时间内实测温度数值最高值与最低值之差的一半，冠以“±”号。


Δt_Nf=±(t_Nmax-t_Nmin)/2　　(2)


式中:Δt_Nf——各点的温度波动度，℃；t_Nmax——各点n次测量的最高温度，℃；t_Nmin——各点n次测量的最低温度，℃。


相对湿度偏差为实验室在稳定状态下，在规定时间内温湿度表所记录的相对湿度数值平均值与该点实测相对湿度数值平均值的差值。


式中:△h_N——各点的湿度偏差，%RH=；——实验室内温湿度表湿度示值平均值，%RH；—各点湿度测量平均值，%RH。


相对湿度波动度为实验室在稳定状态下，规定时间内该点实测相对湿度数值随时间的变化量，即该点在验证时间内实测相对湿度数值最高值与最低值之差的一半，冠以“±”号。


Δh_Nf=±(h_Nmax-h_Nmin)/2　　(4)


式中:Δh_Nf——各点的湿度波动度，%RH；h_Nmax——各点n次测量的最高湿度，%RH；h_Nmin——各点n次测量的最低湿度，%RH。


根据公式(1)(2)(3)(4)将表1中数据进行处理，其结果如表2所示。

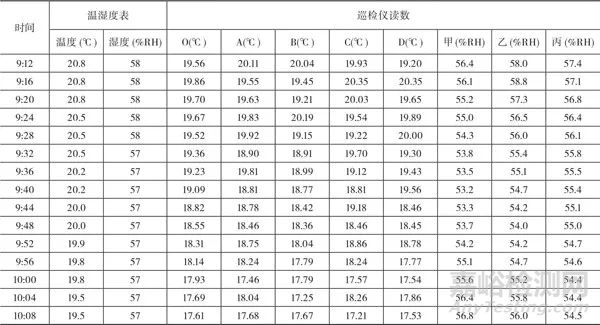

表1  温湿度表和温湿度巡检仪的记录数据


表2  温、湿度偏差和波动度计算结果


四、实验室环境温湿度条件的确认

根据以上各点的温湿度偏差及波动度，对照该实验室所开展的实验项目依据的规程、规范，确认该实验室是否满足所开展实验项目的温湿度要求。若满足要求，即可开展相应的实验项目，若不能满足要求，可针对校准结果进行调整，然后可再次检测以确认是否达到实验要求，必要时，应对实验室进行可行性改造，以满足实验要求。


以数字温度指示调节仪检定为例，根据JJG617-1996《数字温度指示调节仪检定规程》要求，0.5级的仪表环境温度应满足(20±2)℃， 1.0级的仪表环境应满足(20±5)℃，对于湿度没有要求。表1所验证的实验室5个点温度偏差可控制在2℃以内，各点温度波动度也均在2℃以内。这表明，经验证，该实验室可以满足数字温度指示调节仪检定工作的温湿度要求。又根据JJG196-2006《常用玻璃量器检定规程》要求:环境条件为(20±5)℃，且室温变化不超过1℃/h，此实验室温度偏差可满足要求，但温度1h内波动大于1℃，故该实验室温湿度条件不能开展常用玻璃量器的检定工作。
