耐腐蚀性能是黄铜的重要的性能指标，受到广泛关注和研究。黄铜的应力腐蚀又称季节破裂（季裂），缩写SCC。

季裂是黄铜在大气中的微量氨和大量水汽冷凝成的氨水溶液层腐蚀和内部残余应力的共同作用下产生的应力腐蚀开裂。

黄铜中含锌量越高，所受应力越大，季裂前的持续时间越短。由于零件季裂会出现较深的脆性裂纹，裂纹成长至临界尺寸，呈现沿晶、穿晶或混合断裂，过程中几乎不产生任何收缩变形，所以季裂很难提前预防和发现。

虽然季裂现象最早在黄铜中发现，但如紫铜、青铜及其他铜含量较高的，内应力较大的合金制品等都可能存在此现象的发生。季裂是突发性的，危害极大，不仅影响产品的使用性能，也对供应商及使用方造成重大损失，甚至形成安全隐患。

为了避免因发生季裂造成严重影响及损失，可以进行氨熏试验评估材料季裂倾向。

利用黄铜在氨气气氛中应力腐蚀破裂敏感性强的原理，将试样暴露于氨气气氛中达到规定的时间，然后检查裂纹，以了解产品抵抗应力腐蚀的能力。氨熏试验国内外标准很多，表1将一些常用的测试标准进行了汇总。

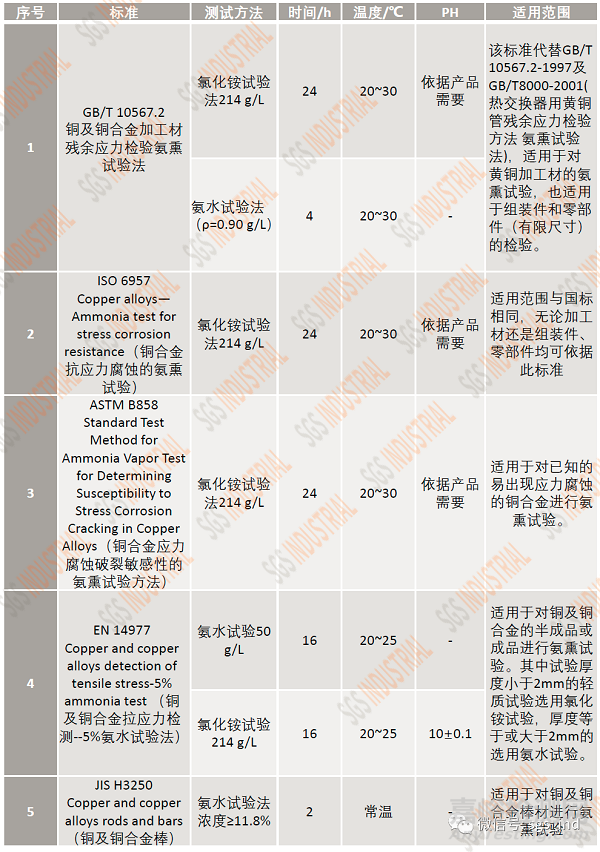

表1 氨熏试验常用标准
