意义

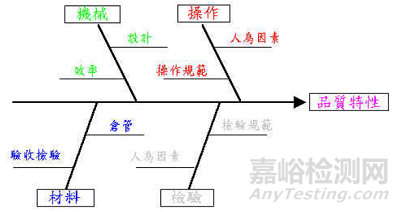

特性要因图(Cause and Effect Diagram)是一种用来说明质量特性，及影响质量之主要因素与次要因素三者间关系的图形。由于其形状类似鱼骨，故又称为「鱼骨图」，如图所示。若能与柏拉图、管制图、直方图等技巧配合使用，其效果更佳。
特性要因图的功能
特性要因图的功能非常广泛，除可用于现场制程外，其他在事务上、研究上、教育上及新产品的开发上均能派上用场。在「原因」或「对策」之寻找，必须透过相关人员的知识和经验的聚集并整理，而成一种有系统有组织的程序与方法，以得到分析管理的效果。其功能可整理成下列四点：
1.改善解析：为改善质量、提高产量、降低成本、增加工作效率，于进行现状分析时，特性要因图所考虑之各原因，将有何种程度影响，可配合柏拉图分析并研究提出改善对策。
2.制程管制：SPC主要以管制图判断制程是否稳定，当出现管制界线外的不良品，或是出现八种管制界线内的不良现象，欲察明可能知因素时，可利用特性要因图找出关键因素或以直方图来明了制程能力，当直方图超出规格界线时，亦有赖于特性要因图以查明其真正原因。
3.制定操作标准：将特性要因图分析彻底后，表示对于制程的变异有充分的掌握，之后在制定或修改操作标准时，即可针对原因以适当的对策因应。
4.实施品管教育：当所有相关人员参予讨论，可以利用特性要因图将每个人的经验及技术内容整理出来，使大家获得完整的观念与思想，增进管制者的解析能力。
绘制与实施
1.确定问题点－特性要因图在未绘制之前，应先将不良率、顾客的抱怨、产品尺寸不符、外观不良等有关质量方面的问题，或安全程度、效率的提高、观念的提升等期望方面的问题，加以确定。
2.召集相关人员－必须使有关的人员都能参加，一方面集思广益，另一方面也有再教育的效果，以期能把关键因素顺利找出。
3.准备大幅的纸张与彩色笔－先在纸中央画一条较粗的线，之后在右端画一个指向右方的箭头，并于箭头右侧写上问题点。
4.脑力激荡－由所招集的人员轮流针对问题点，提出影响问题点之要因或解决问题之方案。发言需简单扼要，勿批评或质询别人，并整理各种意见，作成纪录。
5.讨论分析－待大家发言告一段落，再共同讨论这些问题点之影响程度，并经大家认可后，将最具影响力的要因圈选出来。
6.特性要因图之制成－将经讨论确定的要因，依其重要程度依序作成骨干或细枝，应将同一因果关系者归于同一分枝。
7.贴在工作现场，并追加原因－特性要因图需贴在工作现场附近，以便于问题发生时，就近集合全员讨论，追加过去未注意的要因。若有不同意见或看法，需进一步搜集数据作成统计分析，并追踪其实质效能。
8.重新绘制特性要因图－当原因追加，或区分重要性之后，应将重要者处理出来，重新制作另一特性要因图，并加以分析，让全员了解，以便采取改善措施。
实例
特性要因图可区分为「原因追查型」和「对策追求型」两种：
A.原因追查型：

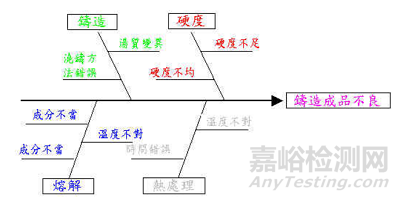

利用特性要因图找寻不良原因的症结，如下图：
B. 对策追求型：

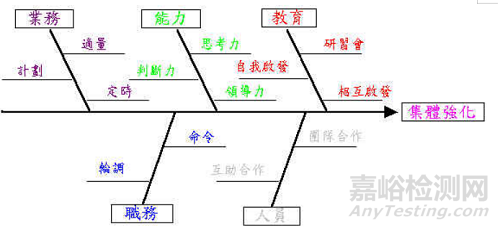

找寻问题点应如何防止，目标之效果应如何达成的对策，而以特性要因图表示期望效果（特性）与对策间的关系。以下图为例：
