TVS管主要的电气参数包含：反向击穿电压VBR、IPP峰值脉冲电流、箝位电压VC、反向电压VRWM、反向漏电流IR、结电容、峰值脉冲功率PPPM、极性、动态电阻（RDYN）等。

反向工作电压VRWM（Peak Reverse Working Voltage）

又称截止电压、TVS的最高工作电压，可连续施加而不引起TVS劣化或损坏的最高工作峰值电压或直流峰值电压。对于交流电压，用最高工作电压有效值表示。在VRWM以下，TVS是不动作的，即TVS管是截止的，处于高阻状态。

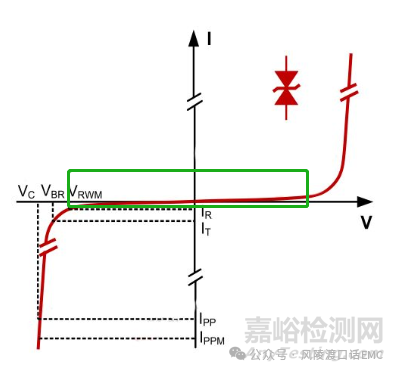

图1: 伏安曲线中截止电压VRWM区域

反向漏电流IR ( Reverse Leakage Current)

IR漏电流也称待机电流，在规定温度和最高工作电压条件下，流过TVS的最大电流。TVS的漏电流一般是在截止电压下测量，对于某一型号TVS，IR应在规定值范围内。漏电流主要带来了功率的损耗，或者是在模拟信号中，会影响AD信号的采样值。

VRWM和IR测试回路如下图所示，对TVS两端施加电压值为VRWM,从电流表中读出的电流值即为TVS的漏电流IR，其中虚线框表示单极性TVS管测试回路。

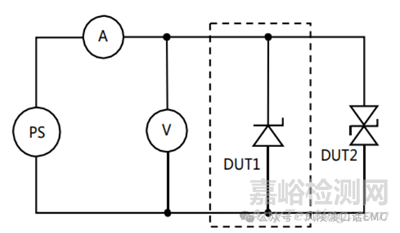

图2: TVS管漏电流IR测试电路

【重要知识点】：

对于TVS管来说，漏电流IR越小越好，对于同功率和同电压的TVS管，在VRWM≤10V时，双向TVS漏电流是单向TVS漏电流的2倍。

反向击穿电压VBR（Breakdown Voltage）

击穿电压VBR是指在V-I特性曲线上，在规定的脉冲直流电流I或接近发生雪崩的电流条件下测TVS管两端的电压。对于低压TVS，由于漏电流较大，所以测试电流选取的较大。

VBR测试电路如下图所示，使用脉冲恒流源对TVS施加测试电流（一般选取10mA）,读出TVS两端的电压则为击穿电压VBR。电流施加时间应不超过400ms，以免造成TVS管受热损坏。VBR Min和VBR Max用是TVS击穿电压的一个偏差，一般TVS为±5%的偏差，测量时，VBR 落在VBR Min和VBR Max之间视为合格品。

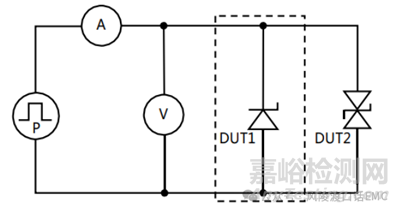

图3: TVS管击穿电压VBR测试电路

v峰值脉冲电流（IPP）

峰值脉冲电流，给定脉冲电流波形的峰值。TVS一般选用10/100μs电流波形。

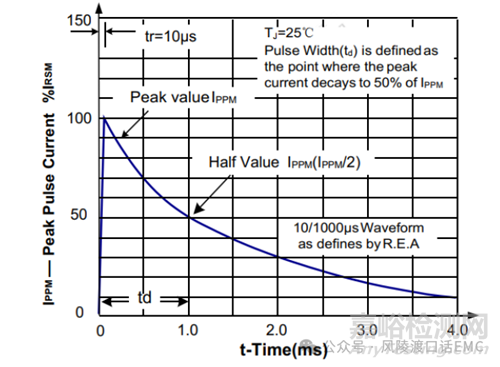

图4: 10/100μs电流波形

箝位电压VC（Clamping Voltage）

箝位电压VC，施加规定波形的峰值脉冲电流IPP时TVS两端测得的峰值电压。

【重要知识点】

箝位电压VC与峰值脉冲电流IPP是衡量TVS在电路保护中抵抗浪涌脉冲电流及限制电压能力的参数，这个参数是互相联系的。对于TVS在防雷保护电路中的钳位特性，可以参考VC这个参数，对于相同型号TVS，在相同IPP下的VC越小，说明TVS的钳位特性越好，TVS的耐脉冲电流冲击能力可以参考IPP，同型号的TVS，IPP越大，耐脉冲电流冲击能力越强。

峰值脉冲功率PPPM

TVS产品的额定瞬态功率应大于电路中可能出现的最大瞬态浪涌功率，理论上TVS功率越大越好，能够承受更多的冲击能量和次数，但是功率越高，TVS的封装越大，价钱也越高。

   TVS的功率满足电路要求即可，具体计算可参照如下公式：

图5: 峰值脉冲功率计算公式

其中，VC为TVS的钳位电压，IPP为TVS在10/1000us波形的峰值电流。对于不同等级的TVS，相同电压规格的TVS其VC值是一样的，只是IPP不同，故与PPPM与IPP大小成正比，IPP越大，PPPM。

结电容

结电容也称寄生电容，TVS管的结电容与击穿电压成反比，击穿电压越高，结电容越小。结电容的大小会影响TVS器件的响应时间。在通讯线路上需要考虑TVS管的结电容，过大的结电容会影响通讯线路的信号质量，相比于单向TVS，双向TVS管因自身等效为两个TVS管串联的工艺拥有更低的结电容。
