拉伸试验测试标准、方法与注意事项

嘉峪检测网        2024-09-25 20:29

哈喽,大家好!小编今天给你们说说关于拉力试验机测量这块儿,如何获得更准确的数据!



一.首先我们看看试验目的



1.掌握拉伸试验的制备、拉伸性能测试内容、原理;

2.了解拉力机的结构;



3.熟悉拉力试验机的工作原理、操作过程;



4.掌握试验结果分析;



5.掌握影响拉伸性能因素。



二.设备这一块我想很多人都比较了解,都是一些比较常规的,大部分都是比较相近的用法这里就标准化解释一下。



测定橡胶类拉伸性能用的是拉力试验机,更换夹持器后,都可进行拉伸、压缩、弯曲、剪切、剥离和摸裂等力学性能试验。附加高温和低温装置即可进行在高温或低温条件下的力学性能试验。目前,测定硫化胶试样的拉伸性能多采用电子拉力试验机。



试验机基本是由机架、测伸装置和控制台组成。机架包括引导活动十字头的两根主柱,十字头用两根丝杠传动,而丝杠由交流电机和变速箱控制。电机与变速箱用皮带和皮带轮连接。伺服控制键盘包括上升、下降、复位、变速、停止等。



1、测力系统



测力系统采用无情性的负荷传感器,可以根据测量的需要更换传感器,以适应测量精度范围。



由于不采用杠杆和摆锤测量,减少了机械摩擦和情性,从而大大提高了测量精度。



2、测伸长装置



(1)红外线非接触式伸长计



这种伸长计是在跟踪器上采用了红外线,可以自动寻找、探测和跟踪加在试样上的标记,这种红外线测伸长计操作简便,适用于生产质量控制试验,如图6-2所示。





1-伸长测定装置机身;2-上跟踪头;3标记;4-下跟踪头;5-试样;6-伸长累积转换器



(2)接触式测伸长计



其原理基本与非接触式测伸长计相似。它是采用了两个接触式夹头夹在试样标线上,其接触压力约为050N519左右,当试样伸长是带动两个夹持在试样标线的夹头移动,这两个夹头由两条绳索于一个多圈电位器相连,两个夹头的位移,使绳索的抽出量发生变化,也就改变了电位器的阻值,因而也改变了代表应变值得能量,其数值有记录或显示装置示出,这种测伸长记载很多拉力试验机都已经采用



三.试样准备



当我们制备出样条时候,一定要尽量将样条的大小尺寸差距缩小的最小值,这样做出了数据结果才更加准确,平行性也更好!



以下是制样的标准:

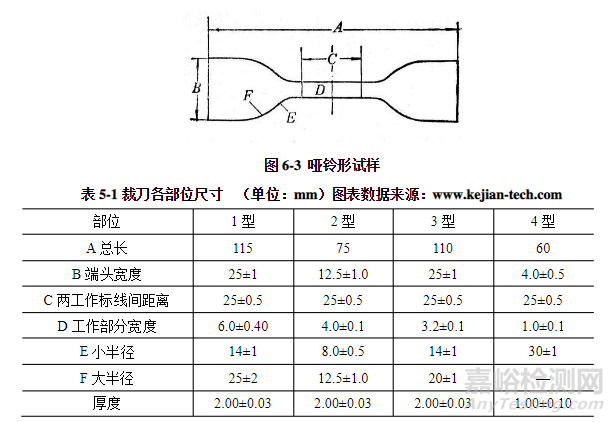

1. 硫化完成的是试片,在室温下停放6小时,选用标准裁刀切出哑铃型试样,裁刀分为4种类型,其中1型为通用型,根据胶料的具体情况选用适当好的裁刀。裁刀各部分具体尺寸见图6-3和表5-1。

四.实验步骤



这里要多说两句,我们在经常做实验经常会遇到偏差很大的问题,这里我不仅要考虑样品本身,还要考虑试验机的问题,除了一些第三方检测机构需要对仪器每年的校准,我们自己也要对仪器每个月的做样品的重复试验,比如拿一批平行性较好的试验产品,多做一些样条,我们每个月都将这些样品做一次试验,对比这些数据是否都是相差不大,从而保证我们试验机本身没有问题。



以下是试验步骤:



(1)将试样对称并垂直地夫于上下夹持器上,开动机器,使下夹持器以500±50mm每分钟的拉伸速度拉伸试样,并用测伸指针或标尺跟踪试样的工作标线。



(2)根据试验要求,记录试样被拉伸到规定伸长率时的负荷、扯断时的负荷及扯断伸长率c。电子拉力机带有自动记录和绘图装置,则可得到负荷一伸长率曲线,试验结果可从该曲线上查处。



(3)测定应力伸长率时,可将试样的原始截面积乘上给定的应力,算出试样所需的负荷,拉伸试样至该负荷值时,立即记下试样的伸长率(如试验机可绘出应力一应变曲线,也可从该曲线上查出。)



(4)测定永久变形时,将断裂后的试样放置3分钟,再把断裂的两部分吻合在一起。用精度为05mm的量具测量试样的标距,并计算永久变形值。



(5) 为了试验的平行性,试验个数应该在3个以上。



五.试验影响因素



试验过程中尽量保持以下这些数据相差值越小越好!



1. 试验温度;



2. 试验宽度;



3. 试样厚度;



4. 拉伸速度;



5. 试样停放时间;



6. 压延方向和试样夹持状态。



六.采用标准



GB/T 528-2009《硫化橡胶热塑性橡胶拉伸应力应变性能的测定》。
