失效分析简述:

失效分析是一门新兴发展中的学科,在提高产品质量,技术开发、改进,产品修复及仲裁失效事故等方面具有很强的实际意义。美信检测是一家以失效分析技术服务为重心的第三方实验室,以其在失效分析领域多年的服务,在行业中树立了良好的口碑。其独立的第三方地位,积累的大量案例和数据库使得我们可以为客户提供公正、独立、准确的失效分析报告。



失效分析定义:

失效分析对产品的生产和使用都具有重要的意义,失效可能发生在产品寿命周期的各个阶段,发生在产品研制阶段、生产阶段到使用阶段的各个环节,通过分析工艺废次品、早期失效、试验失效、中试失效以及现场失效的失效产品明确失效模式、分析失效机理,最终明确失效原因。

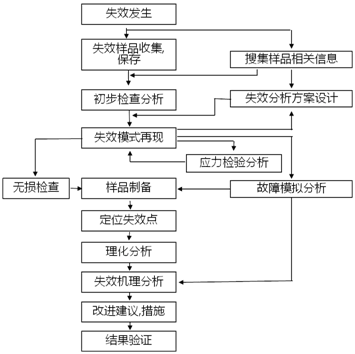

失效分析流程:







失效分析意义:

1、通过失效分析可查找产品失效分析根本原因,提供产品及工艺改进意见,对工艺现状分析及评价,优化改进产品研发方案及生产工艺;

2、有效的协助生产商及经销商等客户及时了解产品质量,对其产品有效提出并实施可靠性改进措施,提升产品良率及可靠性,降低生产成本,提升企业核心竞争力;

3、明确引起产品失效的责任方,为司法仲裁提供依据。





一、PCB/PCBA 失效分析

主要失效模式

爆板/分层/起泡/表面污染,开路、短路,焊接不良:焊盘上锡不良、引脚上锡不良,腐蚀迁移:电化学迁移、CAF

失效分析常用手段

无损检测

表面元素分析

热分析

电性能测试

破坏性能测试

失效分析意义

1、帮助材料生产商了解产品质量状况,对工艺现状分析及评价,优化改进产品研发方案及生产工艺;

2、查明电子组装中失效根本原因,提供有效的电子组装现场工艺改进方案,降低生产成本;

3、提高成品产品合格率及使用可靠性,降低维护维修成本,提升企业品牌和竞争力;

明确引起产品失效的责任方,为司法仲裁提供依据。



二、电子元器件失效分析

主要失效模式

开路、短路、烧毁、漏电、功能失效、电参数漂移、非稳定失效等

失效分析常用手段

电测

无损检测

制样技术

显微形貌像技术

失效定位技术

表面元素分析

失效复现/验证

失效分析意义

1、提供电子元器件设计和工艺改进的依据,指引产品可靠性工作方向;

2、查明电子元器件失效根本原因,有效提出并实施可靠性改进措施;

3、提高成品产品成品率及使用可靠性,提升企业核心竞争力;

4、明确引起产品失效的责任方,为司法仲裁提供依据。





三、金属材料及零部件失效分析

主要失效模式

设计不当引起的失效(结构设计不合理、设计硬度不足、选材不当、材料状态要求不合理);

材料缺陷引发的失效(疏松、偏析、皮下气泡、缩孔、非金属夹杂、白点、异金属夹杂、表面腐蚀等);

铸造缺陷引发的失效(缩孔与疏松、白口与反白口、球墨铸铁球化不良、夹渣、偏析碳化物、铸造裂纹、石墨漂浮等);

锻造缺陷引发的失效(过热与过烧、锻造裂纹、热脆与铜脆、锻造折叠、高温氧化、退火不充分、锻造白点、锻造流线缺陷等);

焊接缺陷引发的失效(焊接裂纹、未焊透与未熔合、焊接预热不当、夹渣与气孔、晶间腐蚀、应力腐蚀);

热处理缺陷引发的失效(淬火裂纹、表面脱碳、渗碳/氮缺陷、回火裂纹等);

冷加工成型缺陷引发的失效(磨削缺陷、切削缺陷、冷镦缺陷、冲//拉伸成形缺陷等)。

失效分析常用手段

断口分析

金相组织分析

成分分析

物相分析

残余应力分析

机械性能分析

现场工艺及使用环境的考察验证。

失效分析意义

1、失效分析可以减少和预防同类失效现象的发生,从而减少经济损失和提高产品质量。

2、为企业技术开发、技术改造提供信息,增加企业产品技术含量,从而获得更大的经济效益。

3、分析机械零件失效原因,为事故责任认定、侦破刑事犯罪案件、裁定赔偿责任、保险业务、修改产品质量标准等提供科学依据。



四、高分子材料失效分析



主要失效模式

断裂、开裂、腐蚀、分层、起泡、涂层脱落、变色、磨损失效等。

失效分析常用手段

材料成分分析

材料热分析

材料裂解分析

材料断口分析

材料物理性能测试

失效复现/验证

失效分析意义

1、查明高分子材料失效根本原因,有效提出工艺及产品设计等方面改进意见;

2、提供产品及工艺改进意见,提升产品良率及可靠性,提升产品竞争力;

3、 明确产品失效的责任方,为司法仲裁提供依据。



五、复合材料失效分析

主要失效模式

开裂、腐蚀、爆板分层、开路(线路、孔)、变色失效等。

失效分析常用手段

无损检测

材料成分分析

材料热分析

破坏性试验

切片分析

材料物理性能

失效复现/验证

失效分析意义

1、通过失效分析可及时让生产商及经销商等了解产品状况,并对其产品失效提供有效预防政策;

2、提供产品及工艺改进意见,提升产品良率及产品竞争力;

3、 明确引起复合材料产品失效的责任方,为司法仲裁提供依据。



六、涂/镀层失效分析

主要失效模块

分层、开裂、腐蚀、起泡、涂/镀层脱落、变色失效等

常用失效分析技术手段

材料成分分析

材料热分析

材料断口分析

材料物理性能

失效复现/验证



失效分析意义

1、有效的协助生产商及经销商等客户及时了解产品质量,对其产品可靠性提出建议,提升产品良率及可靠性,提升产品竞争力;

2、通过失效分析可查找产品失效分根本原因,提供产品及工艺改进意见;

3、明确引起涂/镀层产品失效的责任方,为司法仲裁提供依据。



*****结束*****



作者简介:

MTT(美信检测)是一家从事材料及零部件品质检验、鉴定、认证及失效分析服务的第三方实验室
