金属受到均匀腐蚀时的腐蚀速度表示方法一般有两种：一种是用在单位时间内，单位面积上金属损失（或增加）的质量来表示，通常采用的单位是克/（米2·小时）；另一种是用单位时间内金属腐蚀的深度来表示，通常采用单位的是毫米/年。

目前测定腐蚀速度的方法有很多，如重量法、容量法、极化曲线法、线性极化法（极化阻力法）、电阻法等。重量法是一种经典的方法，适用于实验室和现场挂片，是测定金属腐蚀速度最可靠的方法之一。重量法是其他测定金属腐蚀速度方法的基础。

把金属做成一定形状和大小的试件，放在腐蚀环境中（如化工设备、大气、海水、土壤或实验介质等），经过一定时间之后，取出并测量其重量及尺寸的变化，计算其腐蚀速度。

根据腐蚀前后试件质量的变化，重量法分为失重法和增重法两种。当金属表面上的腐蚀产物容易除净且不至于损坏金属本体时常用失重法；当腐蚀产物完全牢靠地附着在试件表面时，则采用增重法。

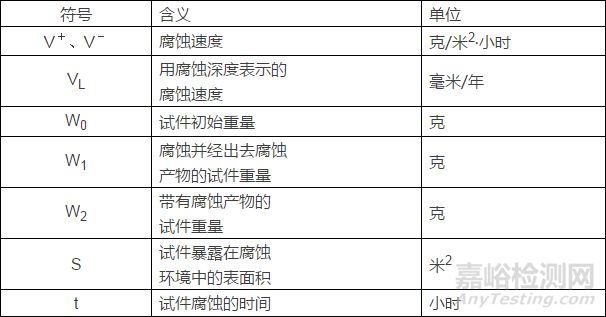

对于失重法，其算式：V－=(W0-W1)/(S·t)

失重法是常见金属腐蚀重量法中最常用的方法，但它只适应全面（均匀）腐蚀，对于有高度选择性的局部腐蚀毫无意义。

对于增重法，当金属表面的腐蚀产物全部附着在上面，或者腐蚀产物脱落下来可以全部被收集起来时，其算式：V＋=(W2-W0)/(S·t)

对于密度相同的金属，可以用上述方法比较其耐蚀性能。对于密度不同的金属，尽管单位表面积的重量变化相同，其腐蚀深度却不一样，对此，用腐蚀深度表示更为合适。其换算公式：VL=( V－/ρ)×(24×365/1000)=8.76×(V－/ρ)

对于重量法，如果当金属溶解时，一部分腐蚀产物脱落，一部分溶解的金属又沉积在金属试样表面上，最终，试样可能是增重，也可能是失重。然而试样既有明显腐蚀，而增重量与失重量相等，试样重量完全不变的情况，在实际中却是极罕见的。
