对抗起球性的研究结果，出现了多种试验方法。通常要求由试验所产生的毛球应接近实际服用条件。此外，由于实验室试验应在实际穿着试验之前先作出，故实验室试验必须迅速起球。这就使织物较之实际服用承受较强的应力。原则上是使试验的织物放在一个缓和的摩擦物上，以较小的压力和张力作多种方向的摩擦运动。

　　作这种试验应考虑以下几点:

　　(1)试样面积尽可能大些，以排除织物表面特性的局部差异，并得出织物起球的全貌。

　　(2)试样应尽可能在无张力、或在可以控制的最微小的张力下进行试验，因为强烈的张紧会使纤维较强地并合。并因而得出较低起球倾向的假象。

　　(3)摩擦物对试样的摩擦压力应尽量小。以达到类似实际服用的柔和的摩擦效果。

　　(4)摩擦物应耐磨，表面糙度均匀，以使摩擦效应在试验过程中保持恒定，并使试验能够重演。

　　(5)试样与摩擦物间的相对运动，一般是作曲线，而不是作直线运动，这样可使试样的纤维毛茸易于纠缠。

　　(6)相对运动的速度要大些，以使起球试验迅速完成。

　　对各种起球试验方法归纳为两大类:

　　1、试样固定

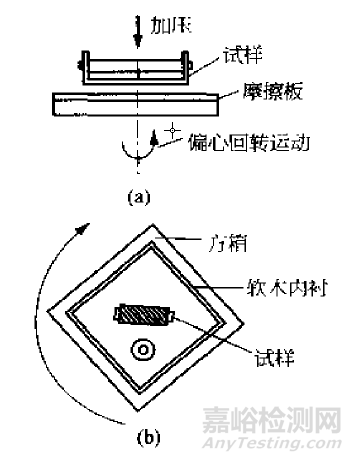

　　以耐磨试验相同的形式，使试样作积极运动。此类方法又区分为两类:一类将试样用一个剧烈作用的摩擦物使试样预先起毛，接着改用柔和摩擦体进行摩擦。图(a)为此类试验仪原理图，加压可采用自霞或加重。此法常用于长丝针织物、毛织物、化纤纯纺、混纺针织物和机织物。另一类是只用柔和的摩擦体进行试验。图(b)为此种试验仪的原理图，是将试样卷在如图所示的橡胶管上，在以软木作内衬的旋转箱中作不规则的运动和摩擦。此法的作用，与组织紧密的织物的实用穿着效果接近。

　　2、试样置于箱内自由翻转运动的方法

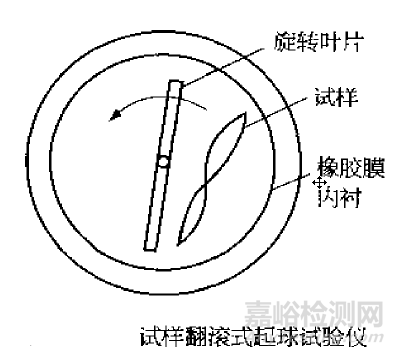

　　图1为其原理图是在以橡胶(软木)作内衬的圆筒内。由旋转叶片将3个试样同时搅拌，赋予不规则的屈曲揉搓和摩擦作用。这种形式与实用有很高的关联性。

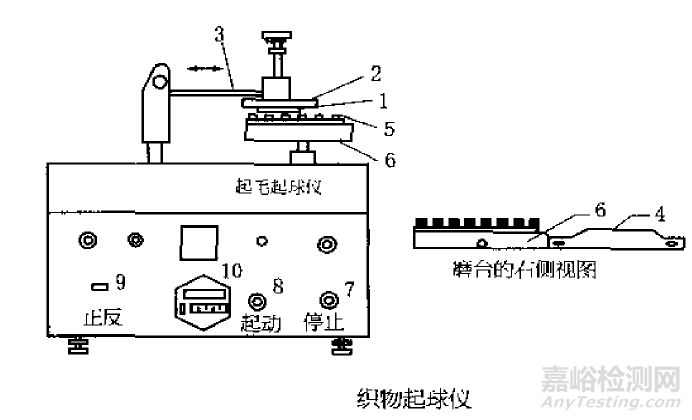

　　图2为一种常用的织物起球仪。它将织物的起毛和起球分别讲行.先用尼龙刷对织物试样摩擦一定次数，使织物表面产生毛茸，然后将试样与磨料织物进行摩擦起球。试样与磨料相对运动的轨迹为圆形，试样每分钟磨60次，仪器装有电磁记数器，达到预定摩擦次数时，即自动停止试验。该起球仪适用十化纤长丝织物和化纤短纤织物。在只用织物作磨料时，可用于毛织物和其他易起球织物。

　　仪器所用试样需在标准大气下调湿24小时以上，然后进行试验。试样应在跄布边1/10。幅宽内随机剪取3块(毛织物试样5块)，试样自径为112.8mm试样上不得有影响试验结果的疵点。

　　试样在磨料上的压力随不同类型织物而异，国内标准规定;化纤长丝织物和化纤短纤织物加压为588cN;精梳毛织物为784cN;粗梳毛织物为490cN,各类织物的摩擦次数规定为:涤纶低弹长丝针织物，先在尼龙刷上，后在磨料织物上，各磨150转;涤纶低弹长丝和化纤短纤织物先在尼龙刷上，后在磨料织物上各磨50转;对精梳毛织物在磨料织物上磨60转;对粗梳毛织物则磨50转。然后将试样放在评级箱中，与标准样照对比，评出织物起球等级。

　　马丁代尔型磨损仪的特点是:试样织物装在试样夹头上与装在磨台上的同一织物进行磨擦。试样绕轴心自由转动，试样夹头与磨台相对运动的轨迹为李沙茹图形，相对运动速度为45～48r/min对各种不同织物，在磨料.上的压力均为196cN(200gf)等干磨头自重。此仪器适用于毛织物及其他易起球的织物，对机织物更为适宜。但不适用于厚度超过3mm的织物，因这类织物装不进试样夹头。
