1. 试验中断

对于试验条件的中断时间在允许误差范围内的不记为一次中断（例如温度试验箱电力供应短时中断后恢复，但是温度试验箱内的环境温度未收影响）。如果试验条件的中断时间超过了误差允许范围，则需要继续恢复试验条件进行试验以保证试验中断前的时间和试验中断后恢复试验条件后的持续试验时间的总和满足试验要求。

但是如果出现试验中断的，推荐此次试验做无效处理，此项试验需要完全重新执行，最终以重新执行的试验结果为准。

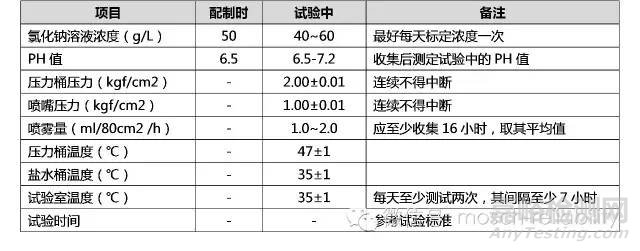

设备试验参数

2. 试验样品清洁

试验样品需要根据镀层的性质和清洁程度而进行适当的清洁。清洁不得使用研磨剂和具有腐蚀或者抑制作用的溶剂清洗，且清洗方法不得伤害试验样品的表面。

对于不锈钢样品可以使用硝酸清洗和钝化，试验样品清洁干净后可以用干净的布将水擦干或者用无油干燥空气吹干。对于表面有指纹残留的必须在试验前进行清洁，这一点在处理清洁完的试验样品时尤其需要注意。

3. 试验样品处理

如果没有特别规定，式样样品的切口或者其它原因造成底材裸露或者镀层损坏的，在试验前需要对相应部位进行保护，常用的有影蜡、乙烯胶等绝缘物质。

4. 试验样品放置

产品放置位置应与实际使用情况相同。产品放置的位置会对部分表面的腐蚀现象产生一定的影响。为了正确判定产品的耐腐蚀性能，应尽量按产品正常使用的安装位置来放置产品。

如果有多个试验样品同时放置在盐雾试验箱中进行试验，两者在垂直方向必须没有重叠，且互相之间不能够对阻挡盐雾的自由落下，建议所有样品的上表面在同一水平面。

所需要进行试验的样品表面必须与铅垂线成15度至30度倾斜（电路板也可以取45度倾斜），同时自试验箱上方俯视时应与喷雾之主要流动方向平行，否则试验视为无效处理。因为只有最上方才是接受盐雾最充分的，任何其它方面所受到的盐雾腐蚀效果都会有很大的下降。如果试验样品的多个表面需要进行试验，则需要准备多个试验样品对不同的面按照上面的要求进行放置并进行试验，不得只对其中一个表面进行试验。

任何样品不能够相互接触，且任一样品表面盐雾液体不能够落到任何其它试验样品上。

如果有金属试验样品进行试验，那么样品支架则不得是金属或者两者之间增加非金属材料，以防止金属之间的接触腐蚀。



5. 盐雾溶液的配置

对于中性盐雾溶液的配置，为了保证试验过程中盐雾溶液依然保持中性，水建议采用蒸馏水或者去离子水，可以采取下面的方法来进行盐雾溶液的配置：
A. 如果在常温下配制盐雾容易，再加热到35℃喷雾，由于温度升高会使得部份溶解的二氧化碳逸出而导致PH值升高。所以如果在常温下配置盐雾溶液，则PH值应调整在6.5内，才能够保证盐雾试验中收集液的PH值在6.5~7.2之间。
B. 先煮沸盐雾溶液再冷却至35℃或者保持盐雾溶液35℃48小时后再进行PH值调整，如此调整后的盐雾溶液的PH值不会发生大的变化，最终盐雾试验中收集液的PH值也将可以满足要求。
C. 先将水加热至35℃以上去除水中溶解的二氧化碳，再配置盐雾溶液并调整PH值，如此配置的盐雾溶液PH值也不会产生大的变化，最终盐雾试验中收集液的PH值也将可以满足要求。



6. 盐雾溶液的浓度

如果盐雾溶液的盐含量过高，可能会导致盐雾试验设备的盐雾喷嘴析出盐结晶进而堵死喷嘴，一般来讲盐雾溶液的盐浓度在5%以内，过高就有堵死喷嘴的可能。

有部分学者认为当浓度在0%至5%之内是，钢、镍和黄铜的腐蚀速度会随着盐雾容度的增加而增加，但是超过5%后会随着盐雾容度的增加而降低。不过锌、嗝和铜的腐蚀速度在盐雾溶液超过5%以上时依然会随着容度的增加而增加。

对于在某个浓度后继续增加浓度反而导致腐蚀速度降低，有一种解释是高浓度盐雾溶液中氧含量会降低，所以相应的腐蚀速度随之降低。
盐雾溶液pH值

盐雾溶液的pH值越低，溶液的酸性就越强，相应的氢离子浓度就越高，极化作用越强，从而使得腐蚀速度加大。但是自然界中的盐雾pH值范围在6至7之间，属于中性范围，所以中性盐雾试验所规定的溶液pH值为6.5至7.2之间。
盐雾溶液的纯度

氯化钠溶液中杂质主要有三类：盐分杂质的含量；水的杂质和盛溶液容器的杂质。盐分杂质的含量对腐蚀过程的影响最大，为了控制其杂质含量，盐雾试验用盐应用工业用盐氯化钠，配置溶液的用水不能用自来水，最好用纯净水或去离子水。另外，每次盐雾试验前应对盐水箱进行一次清洗。

用来配置盐雾溶液的盐的纯度必须满足相应的要求，一般要求试验用的盐必须是高品质的氯化钠，干燥时碘化钠的含量不超过0.1%，杂质的总含量不超过0.3%。对应于国内的氯化钠化学试剂，可以选择优级纯等级的氯化钠化学试剂，各方面的指标均可以满足试验要求。



7. 喷雾方式

喷雾方式分为连续喷雾和间歇性喷雾。试验研究表明连续喷雾比间歇性喷雾的腐蚀性更强。主要是因为在盐雾试验过程中，对腐蚀其主要作用的介质是氯离子，而连续喷雾试验时样品上的氯离子的量会比间歇性喷雾要更多，所以连续喷雾的腐蚀更大。



8. 盐雾试验温度

盐雾试验温度越高，腐蚀速度越快。IEC 355“大气腐蚀加速试验的评价”标准指出温度升高10度，腐蚀速度增加2至3倍。如果提高盐雾试验温度，相应的对于设备的要求也会提高，另外太高的试验温度会导致试验失效机理和自然环境中的失效机理的差异变大，因此大多数标准都采用实际环境中经常出现的较高温度35度为盐雾试验温度。
盐雾溶液循环使用

盐雾溶液不得循环使用，因为所收集到的盐雾溶液的PH和盐的含量不一定能够满足要求，所以通常的做法是所收集的盐雾溶液做废液处理。由于盐雾溶液不循环使用，如果需要长时间进行盐雾试验，需要确保有足够的盐雾溶液的供应，否则需要人工检查进行及时补充。



9. 喷雾时间

对于持续喷雾和周期喷雾，他们之间的换算关系如下。

N=16n

N：持续喷雾时间（16小时的整数倍）
n：周期喷雾时间（8小时持续喷雾、16小时间歇为一个周期）

通常可以把持续喷雾试验和周期喷雾时间之间的关系做如上的换算，但是必须注意的是某些时候并不能够完全等价。



10. 压力平衡

应尽量保证盐雾试验箱内外压力平衡。如果盐雾箱内的压力过高，会影响盐雾沉降特性，从而使试验结果与实际情况相差较大。为避免这一问题，盐雾箱内应安装压力平衡口以保持盐雾箱内外的气压平衡。
