GB/T 23131-2019电坐便器便坐对标优质产品检测方法及检测设备介绍

1.1 清洁率

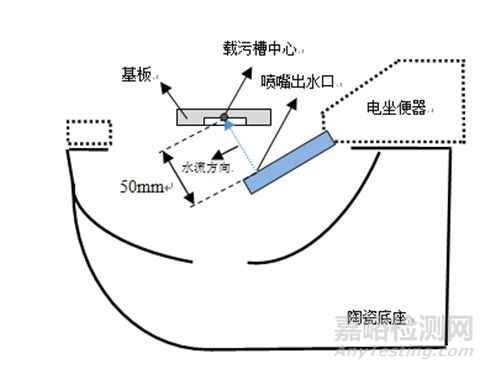

测量器具去除模拟排泄物的能力

式中：C—清洁率，以百分数表示；

Wo—透明基板质量，单位为克（g）；

W1—冲洗前基板和模拟人体排泄物的总质量，单位为克（g）；

W2—冲洗后基板和剩余模拟人体排泄物的总质量，单位为克（g）。

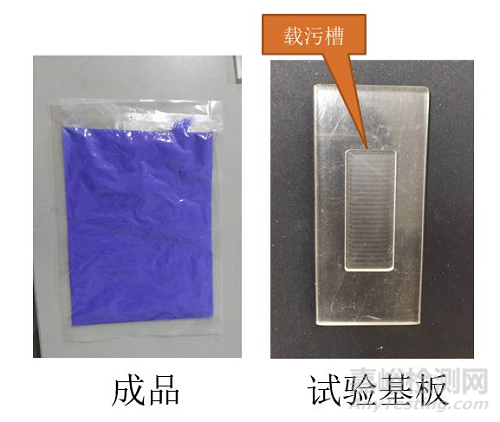

准备工作：按照标准要求配置模拟人体排泄物

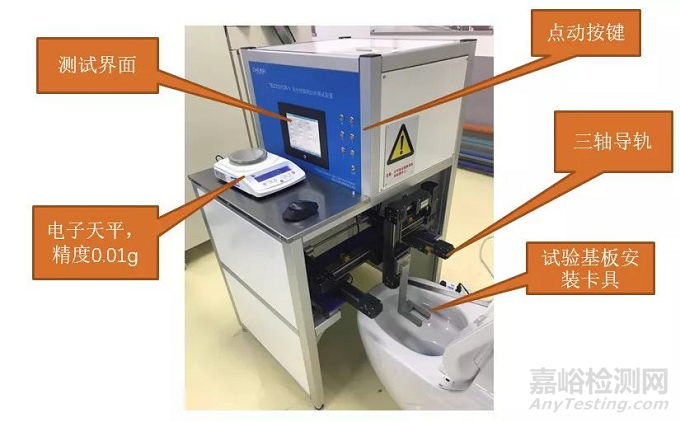

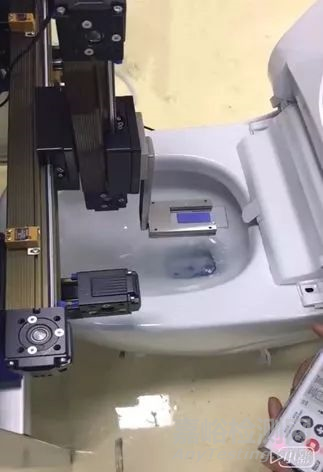

TE23131CR-1电坐便器清洁率测试装置

X/Y/Z三轴移动

移动方式：按键点动、自动

增加限位，防止误操作

记忆、返回冲洗位置

人机交互界面

数据存储

生成并保存原始记录页

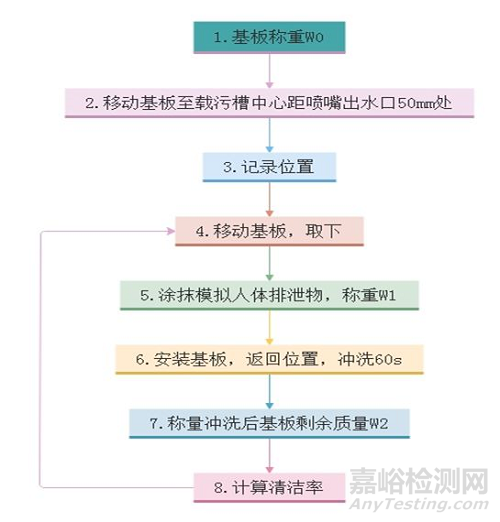

试验过程

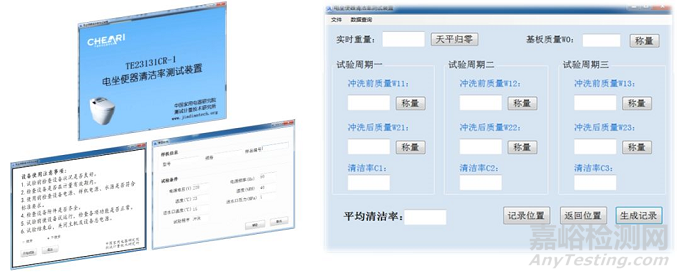

测试界面

1.2 清洗流量

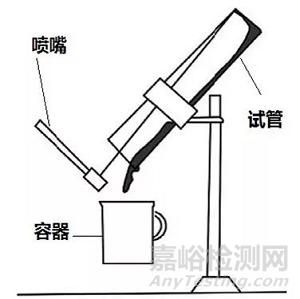

试验方法：按使用说明规定：选择最大流量清洗模式，用容器（如图）收集清洗用水60 s，称量并计算流量（水密度按1g/mL）。取3次算术平均值，作为最大清洗流量。

器具最大清洗流量实际测量值应不小于明示值的95%

2.1、吹风风量

试验方法

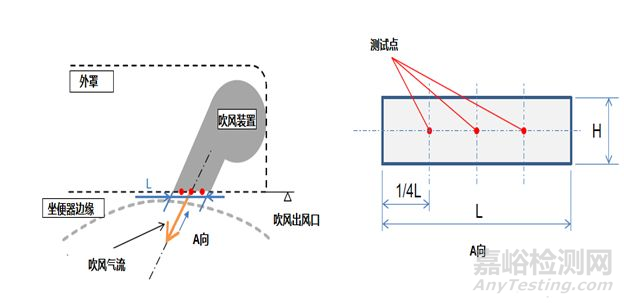

L型毕托管，测量出风口截面高度中心线均布的3个点的风速值，并求其平均值，按下式计算风量：

式中：

Q——风量，单位为立方米每分钟（m3/min）；

VF——吹风平均速度，单位为米每秒（m/s）；

S——出风口截面积，单位为平方毫米（mm2）。

TE23131BR-1 电坐便器风量测试装置

X/Y/Z三轴移动

移动方式：按键点动、自动

限位，防止误操作

自动定位测点位置

人机交互界面

数据存储

生成并保存原始记录页

试验步骤

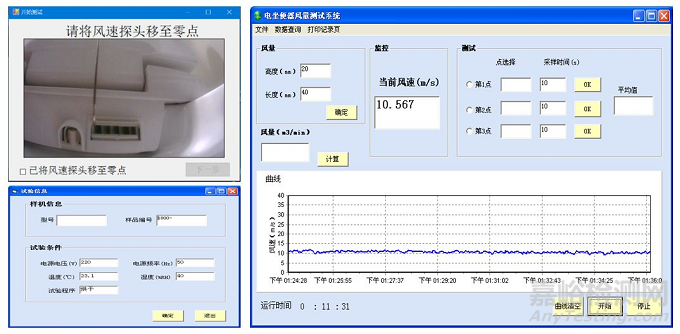

测试界面

试验方法

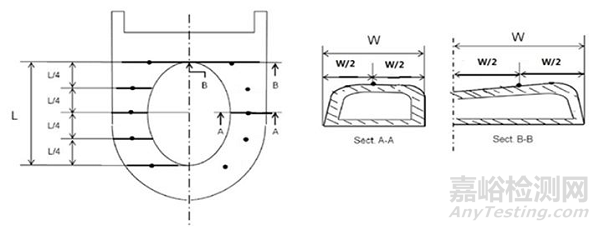

开启坐圈加热功能30min后，每隔2min测试坐圈上均布的10个点的温度值，共测量10min.

坐圈表面温度：所有测试点的温度均不应超过45℃

坐圈表面温度均匀性：器具坐圈各点的测量值与平均温度值之差不应超过5K

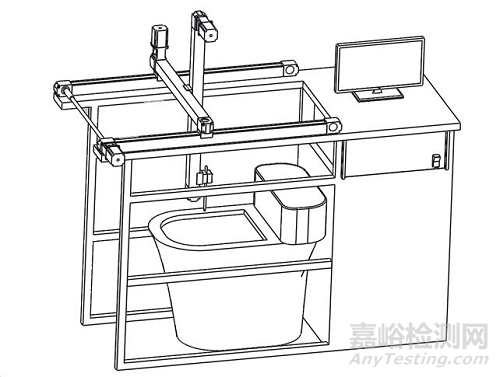

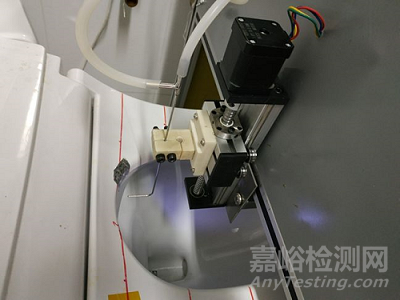

TE23131ER-1电坐便器坐圈温度测试装置

X/Y/Z三轴移动

移动方式：按键点动、自动

限位，防止误操作

自动标记10个测点位置

30路温度测试，精度0.01℃

人机交互界面

数据存储

生成并保存原始记录页
