1. 分析项目

1.1 SEM形貌观察

      利用扫描电子显微镜对NG样品的断面进行形貌观察，宏观观察：无明显塑性变形，属脆性断裂；断面无明显孔洞、应力辉纹及化学腐蚀的痕迹。

图1. NG样品宏观SEM图片

1.2材质分析

1.2.1有机成分分析

      利用裂解-气相质谱仪对NG样品与OK样品进行有机成分分析：从裂解出来的谱峰进行分析，结果详见表1：NG样品与OK样品均为尼龙66，除此之外，NG样品与OK样品均含有溴化聚苯乙烯阻燃剂，酚类抗氧剂，聚乙烯增韧剂有机助剂，两者无明显差别。

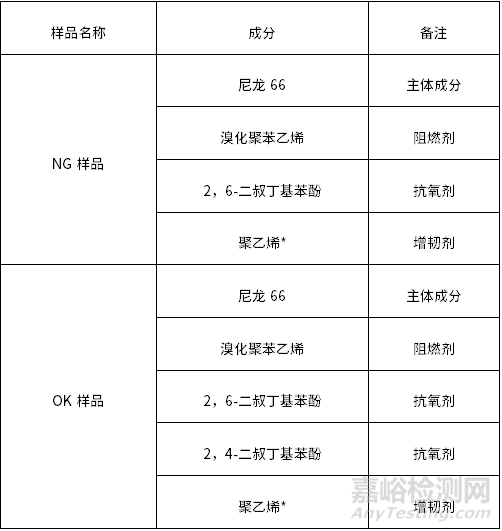

表1.NG样品与OK样品有机成分结果

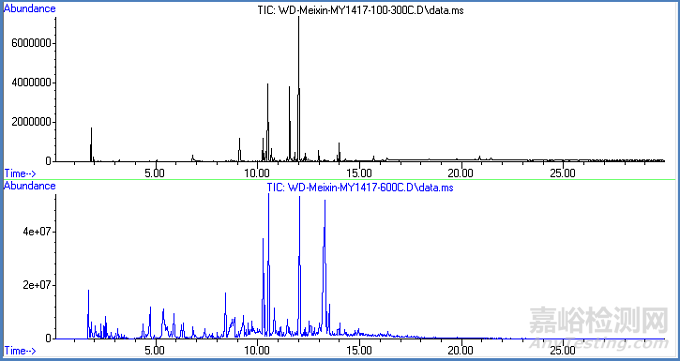

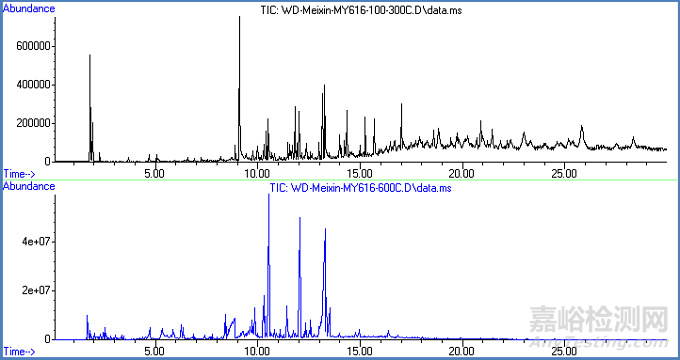

图2 . NG样品与OK样品Py-GCMS谱图

1.2.2填料分析

      NG样品与OK样品灰分结果详见表2：NG样品灰分质量分数31.27，即NG样品添加的无机填料质量分数为31.27，OK样品灰分质量分数为25.88，即OK样品添加的无机填料质量分数为25.88。 从灰分颜色看，NG样品灰分是黑色的，而OK样品的灰分是白色的，两者有明显差别，如图3所示。

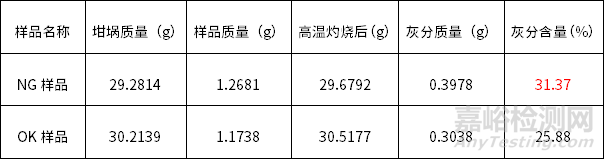

表2.NG样品与OK样品灰分结果

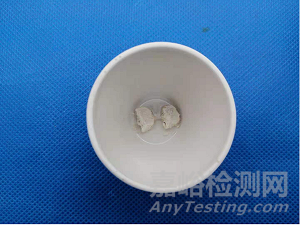

图3.NG样品与OK样品灰分图片

      利用电子扫描显微镜对NG样品灰分及OK样品灰分进行形貌观察，如图4所示：NG样品灰分玻璃纤维的圆柱状形貌已经消失，而OK样品灰分仍呈现玻璃纤维的圆柱状形貌。

图4.NG样品与OK样品灰分SEM图片

1.3 硬度分析

    利用洛氏硬度仪对NG样品与OK样品的洛氏硬度进行分析，NG样品的洛氏硬度为97.4（HRL），小于100（HRL），而OK样品的洛氏硬度为106.4HRL,两者相差9（HRL），即使NG样品添加的无机填料比OK样品多5%，洛氏硬度仍比OK样品低，结果详见表3。

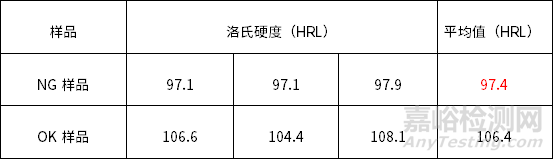

表3.NG样品与OK样品洛氏硬度结果

1.4 物理性能分析

    取NG样品的另一端未断裂位置，利用微机控制电子万能试验机以及OK样品的两端进行最大力测试， NG样品未断裂一端的最大力为242N，而OK样品两端的最大力为分别为 575/771 （N）， NG品最大力比OK样品的一半还要小。

表4.NG样品与OK样品最大力结果

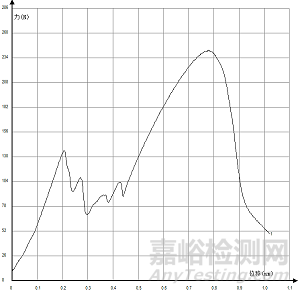

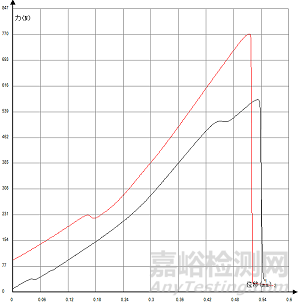

图5.NG样品与未OK样品最大力谱图

 1.5 TGA分析

      利用热重分析仪对NG样品与OK样品的热失重分析，如图6所示，NG样品的起始分解温度为388.2℃，而OK样品的起始分解温度为335.1℃，NG样品的起始分解温度远高于使用时间较久的而OK样品的连接杆，即表明NG样品并未发生明显的降解。

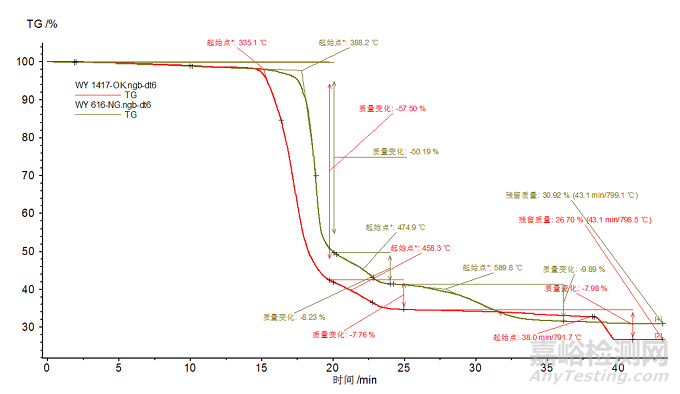

图6.NG样品与OK样品的TGA谱图

2. 综合分析

综合以上结果，可以得出以下结论：

（1）NG样品断裂模式为脆性断裂；

（2）NG样品断裂的原因是：NG样品更换了玻纤种类，导致强度降低，性能不能满足使用，在频繁使用过程中，发生断裂。

（3）建议：更换玻纤种类。
