大多数手机或便携电子产品电路设计防浪涌的时候，电池端TVS管的电路设计不合理，造成TVS钳位电压过高，加到后端的残压过高而损坏后端电路。在整改过程中就有可能要增加更多的TVS做保护，甚至还要更换其他元件来配合，无形中就增加了整改的难度和成本。所以，我们就需要分析一下防浪涌设计的一些问题和解决方案。

TVS选用

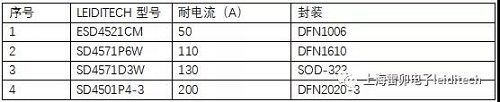

手机的电池一般的都是4.2--4.5V的电压.要是超了可能会充鼓手机电池的。针对电池端的精准保护，雷卯电子推荐选用4.5VTVS，按照客户的功率需求不同，有不同封装可选。

TVS电路设计

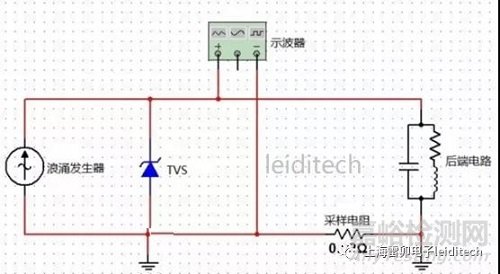

很多电路设计中会在TVS后端电路加上采样电阻，其目的是用于阻流，让TVS更加利于释放浪涌，从而保护后端电路。

PCB设计原则

电路板布局对抑制静电放电、电快速瞬变(EFT)至关重要以及电涌瞬变。建议遵循以下准则：

1将TVSESD尽可能靠近输入端子或接头。

2 TVSESD和受保护线路之间的路径长度应最小化。

3 尽量减少平行信号路径。

4避免保护导体与未保护导体并联运行。

5最小化所有印刷电路板(PCB)导电回路，包括电源和接地回路。

6尽可能减少对地瞬态返回路径的长度。

7避免使用到公共接地点的共享瞬态返回路径。

8尽可能使用地平面。对于多层PCB，使用接地通孔。
