案例问题

GB 4208-2017《外壳防护等级（IP代码）》中关于IPX4D附加字母D的测试，试具的挡盘能不能进入外壳里面?

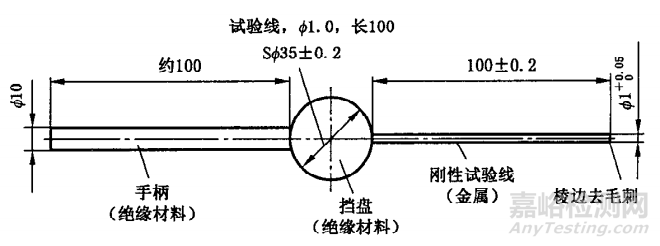

图1  附加字母D的试具

案例分析

根据GB 4208-2017《外壳防护等级（IP代码）》标准15.3条款的规定，IPX4D的“D”试具的挡盘不得通过开口，换句话说试验中试具的挡盘不应通过开口进入被测产品外壳里面。

标准条款

GB 4208-2017《外壳防护等级（IP代码）》

7 附加字母所表示的防止接近危险部件的防护等级

附加字母表示对人接近危险部件的防护等级。

附加字母仅用于：

——接近危险部件的实际防护高于第一位特征数字代表的防护等级；

——第一位特征数字用“X”代替，仅需表示对接近危险都件的防护等级。

例如，这类较高等级的防护是由挡板、开口的适当形状或与壳内部件的距离来达到的。

表4列出了能方便地代表人体的一部分或人手持物体以及对接近危险部件的防护等级的含义等内容，这些内容均附加字母表示。

表4 附加字母所表示的对接近危险部件的防护等级

如果外壳适用于低于某一等级的各级，则仅要求用该附加字母标识该等级。如果试验明显地适用于任何低于该级的所有各级，则低于该等级的试验不必进行。

试验见第15章。

IP代码的示例见附录A.

15.3接受条件

如果在试具与危险运动部件之间保持足够的间隙，则试验合格。

在进行附加字母B的试验时，铰接试指可进入外壳80 mm的长度，但挡盘（Φ50 mm×20 mm）不得通过开口。从直线位置开始，试指的两个铰接点应绕相邻面的轴线在90°范围内自由弯曲，应使试指在每一个可能的位置上活动。

在进行附加字母C和D的试验时，试具可进入其全部长度，但挡盘不得通过开口。
