今年8月，在雷军2022年度演讲中，小米发布全尺寸人形仿生机器人“CyberOne”，内部称为“铁蛋”。而就在几天前，特斯拉宣布在9月30日推出人形机器人Optimus（擎天柱）原型机，马斯克表示这是特斯拉今年“最重要的产品”。



根据中国电子学会发布的《中国机器人产业发展报告（2021年）》，2021年我国机器人市场规模约839亿元，其中工业机器人市场规模约为445.7亿元，占比53.1%；服务机器人市场规模约为393.3亿元，占比约为46.9%。



　为了更好地推进国内机器人产业发展，建设机器人标准体系，由国家标准化管理委员会牵头、多家检测机构与机器人制造企业共同制定了GB/T 37284-2019《服务机器人电磁兼容通用标准发射要求和限值》。本文介绍了服务机器人EMC测试中的EMI部分的方法及要求。



一、试验一般要求



　　1、服务机器人分类



　　服务机器人根据安装方式的不同，可以分为【移动式服务机器人】和【固定式服务机器人】。



　　2、试验条件及试验项目，参考表1。其中，清洁机器人和空气净化机器人的EMC要求请参考第三节内容。



服务机器人类别	试验条件	试验项目
固定式服务机器人	工作模式	谐波电流、电压波动和闪烁、传导发射、辐射发射
移动式服务机器人	充电模式（本体+充电器）	谐波电流、电压波动和闪烁、传导发射、辐射发射
	工作模式（本体）	辐射发射
	回充寻找模式（本体+充电器）	谐波电流、电压波动和闪烁、传导发射、辐射发射
注意：工作模式测试状态：服务机器人应在以绝缘支架支撑底部确保机器人悬空的状态下，以60%~80%的最高速度或典型速度进行试验，优先选择典型速度。



表1 服务机器人试验说明



二、测试项目



　　1、传导发射



　　1.1 限值



　　1.1.1 电源端口传导发射限值

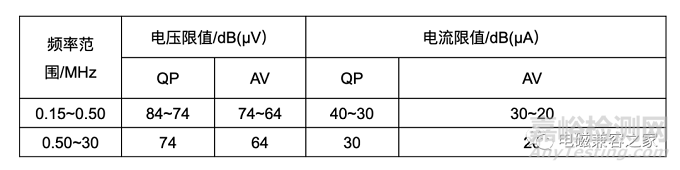

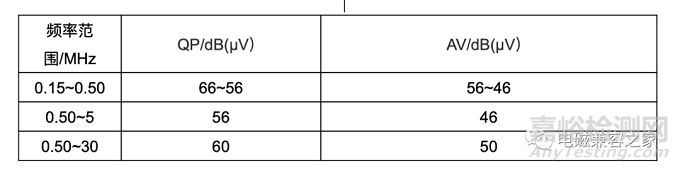

表2 电源端口传导发射A级限值





表3 电源端口传导发射B级限值



1.1.2 电信端口传导发射限值





表4 电信端口传导发射A级限值





表5 电信端口传导发射B级限值



　1. 2 试验布置

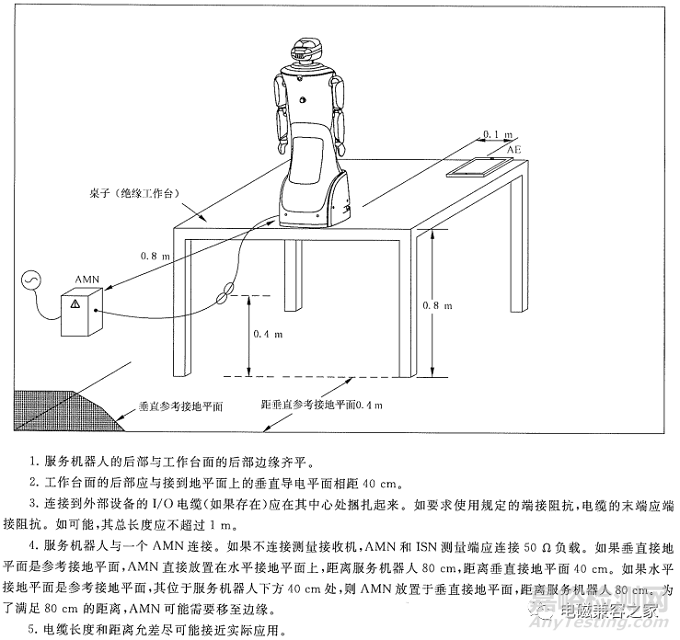

图1 台式服务机器人传导发射试验布置

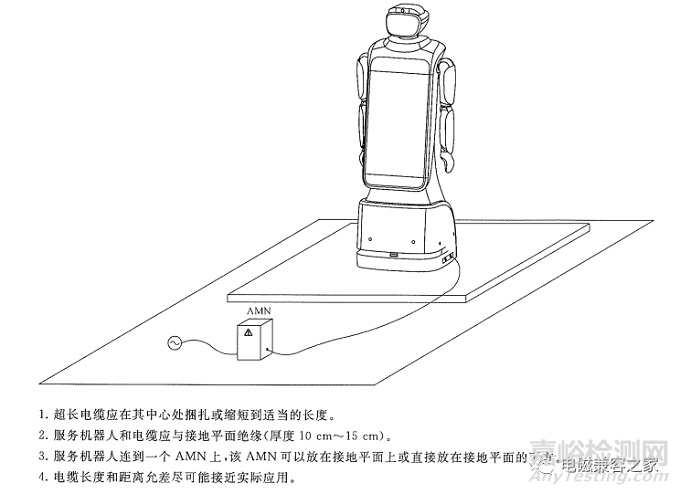

图2 落地式服务机器人传导发射试验布置

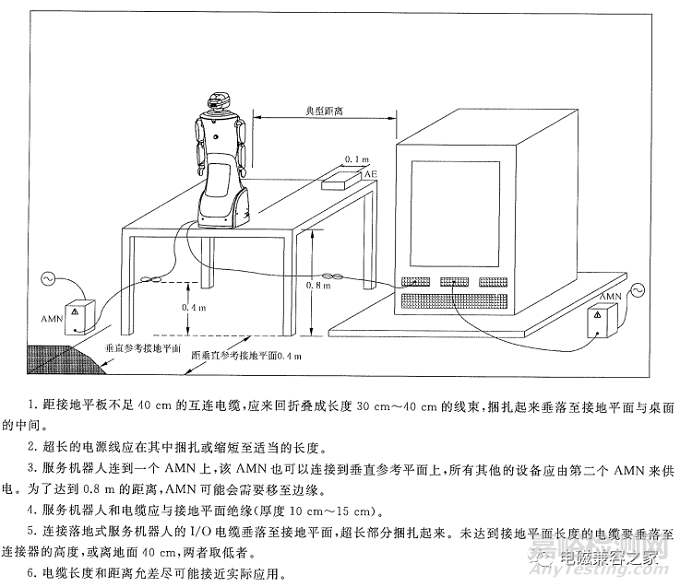

图3 组合式服务机器人传导发射试验布置



　　2、辐射发射



　　2.1限值



　　2.1.1 1GHz以下的限值



频率范围/MHz	10米测量距离	3米测量距离
	QP/dB(μV/m)	QP/dB(μV/m)
30~230	40	50
230~1000	47	57
注：在过渡频率处（230MHz）采用较低的限值。



表6 辐射发射A级限值



频率范围/MHz	10米测量距离	3米测量距离
	QP/dB(μV/m)	QP/dB(μV/m)
30~230	30	40
230~1000	37	47
注：在过渡频率处（230MHz）采用较低的限值。



表7 辐射发射B级限值



　　2.1.2 1GHz以上的限值



频率范围/GHz	AV/dB(μV/m)	PK/dB(μV/m)
1~3	56	76
3~6	60	80
注：在过渡频率处（3GHz）采用较低的限值。



表8 辐射发射A级限值(3m测量距离)



频率范围/GHz	AV/dB(μV/m)	PK/dB(μV/m)
1~3	50	70
3~6	54	74
注：在过渡频率处（3GHz）采用较低的限值。



表9 辐射发射B级限值(3m测量距离)



　　注：



　　1，如果服务机器人最高内部工作频率低于108MHz，则测量到1GHz;



　　2，如果服务机器人最高内部工作频率在108MHz~500MHz，则测量到2GHz;



　　3，如果服务机器人最高内部工作频率在500MHz~1GHz，则测量到5GHz;



　　4，如果服务机器人最高内部工作频率高于1GHz，则测量到最高频率的5倍或6GHz，取两者中较小者;



　　2.2 试验布置

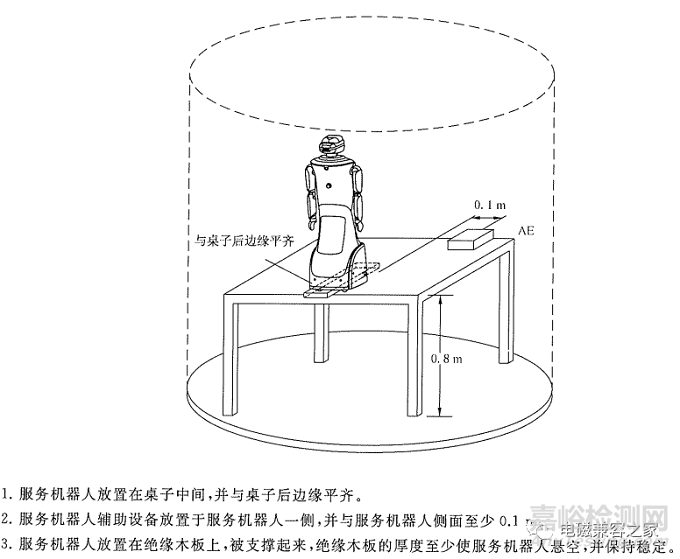

图4 台式服务机器人辐射发射试验布置

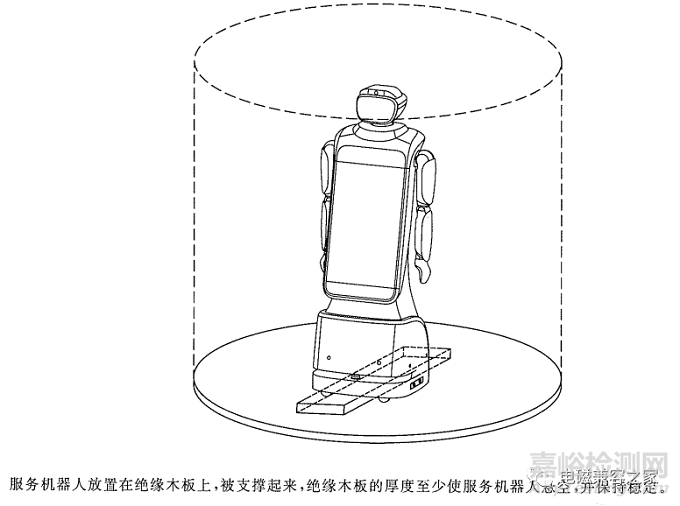

图5 移动式服务机器人辐射发射试验布置



　　3、谐波电流



　　3.1 限值



　　参考GB 17625.1、GB/T 17625.8规定的谐波电流发射限值。



　　2.3.2 测试状态

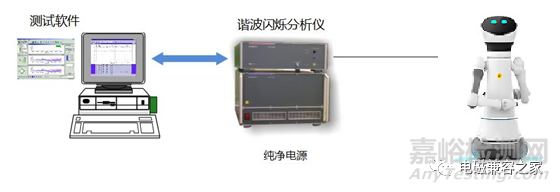

图6



     4、电压波动和闪烁



　　4.1 限值



　　参考GB/T 17625.2、GB/T 17625.7规定的电压波动与闪烁限值。



　　2.4.2 测试状态





图7



三、清洁机器人和空气净化机器人的EMC要求



　　1、传导发射测试限值

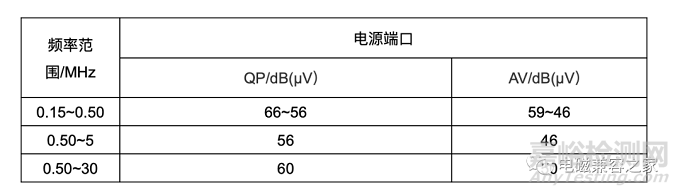

表10 电源端口传导发射测试限值



　　2、30MHz~1000MHz辐射骚扰测量



　　按照方法A或B，对受试设备在30MHz~1000MHz频率范围内的发射进行评估，如图8所示。

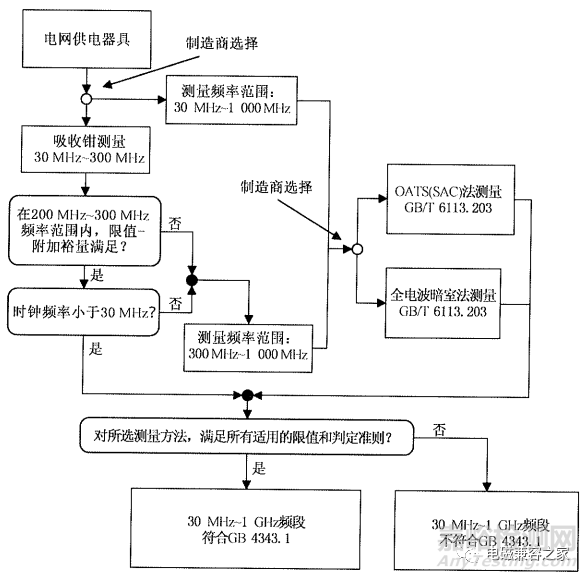

图8 30MHz~1000MHz发射测量流程图



　　A、在30MHz~230MHz频段内，清洁机器人要满足表11的限值。如果同时满足A.1和A.2，则认为扫地机器人在300MHz~1000MHz频段内符合标准要求，无需进行测试。



　　A.1 被测设备在频率范围为200MHz~300MHz的所有发射值低于限值(表11)减去相应裕量(表12);



　　A.2 最大时钟频率小于30MHz。



　　如果不满足A.1和A.2的任一条，则需进行300MHz~1000MHz频段的辐射测量(表13)，同时30MHz~300MHz需满足骚扰功率的限值(表11)



　　B、30MHz~1000MHz的辐射骚扰限值如表13所示



频率范围/MHz	家用及类似器具
	QP/dB(pW)	QP/dB(pW)
30~300	45~55	35~45



表11 骚扰功率限值



频率范围/MHz	家用及类似器具
	QP/dB(pW)	QP/dB(pW)
200~300	0~10	-



表12 骚扰功率测量裕量



频率范围/MHz	10米测量距离	3米测量距离
	QP/dB(μV/m)	QP/dB(μV/m)
30~230	30	40
230~1000	37	47
注：在过渡频率处（230MHz）采用较低的限值。



表13 辐射骚扰限值
