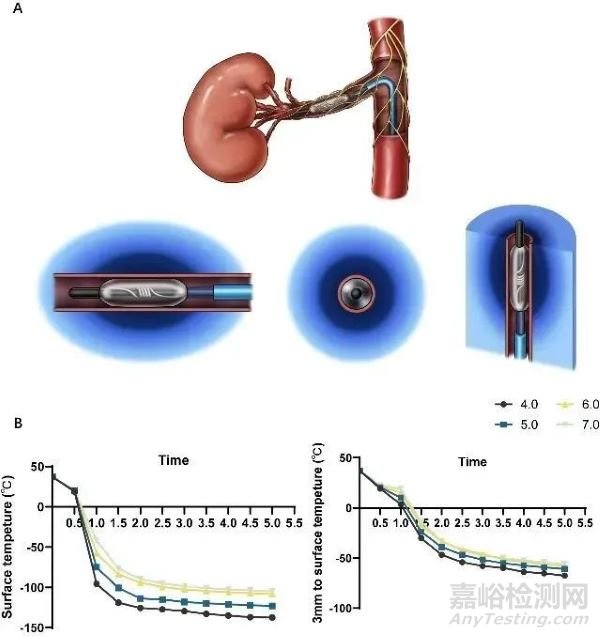

公开/公告号 | CN107411815B | 申请日 | 2017/9/12 |

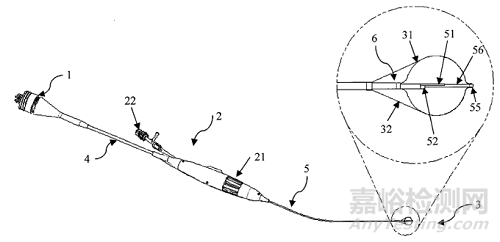

发明名称 | 一种冷冻消融导管及系统 | ||
解决的技术问题 | 1、本发明的冷冻消融导管由于在冷冻单元的非预期能量传输部位设置有阻热空腔,能够隔离能量的传输,可阻止热量传递,因此能够限制冷冻能量的释放区域,降低并发症发生的概率,节省治疗成本;而且本发明可以根据不同手术中保护不同冷冻消融区域周围组织的具体需要,在冷冻单元的近端或远端或任一侧或两侧上设置一个或多个隔离能量传输的空腔;本发明可以根据不同手术的绝热需求不同,对空腔内注入绝热介质或者被抽吸,增强阻热效果,以进一步减少手术中冷冻能量对周边组织的损伤。 | ||
2、本发明的冷冻消融导管由于设置有支撑结构,可以形成更可靠稳定的隔离能量传输的空腔,不会因为负压作用导致第二囊体贴附到第一囊体上,而造成绝热失效。 | |||
3、本发明的冷冻消融系统,在冷冻过程中通过充吸腔对冷冻单元的非预期能量传输部位形成阻热空腔,能够隔离能量的传输,可阻止热量传递,因此能够限制冷冻能量的释放区域,降低并发症发生的概率,节省治疗成本;同时,本发明的冷冻消融系统在复温过程中能够加速复温。 | |||
4、本发明设置有两个复温模块,在复温阶段,所述第一复温模块和所述第二复温模块模块分别通过所述冷源进气腔和所述充吸腔对所述第一囊体和所述第二囊体充入复温流体,使得所述冷冻单元能够迅速解冻。 | |||
技术方案 | 本发明涉及一种冷冻消融导管及冷冻消融系统,所述冷冻消融导管包括:管体和冷冻单元,所述管体包括沿其轴向延伸的冷源进气腔、冷源回气腔,所述冷冻单元设置在所述管体远端部分,包括与所述冷源进气腔和所述冷源回气腔流体连通的第一囊体和设置在所述第一囊体外的第二囊体,所述第一囊体的长度小于所述第二囊体的长度,当所述第一囊体以及所述第二囊体扩张时,在所述第一囊体与所述第二囊体之间形成隔离能量传输的空腔,实现阻止所述空腔相对应的所述冷冻单元的空间的能量传递。本发明的冷冻消融导管可有效限制冷冻能量释放区域从而降低并发症发生的概率、适用面广。 |
公开/公告号 | CN107049467B | 申请日 | 2017/6/5 |

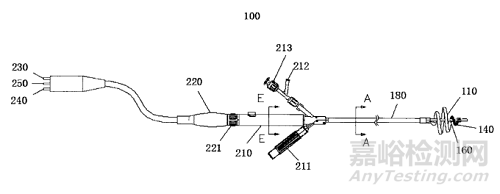

发明名称 | 一种可调冷冻消融导管 | ||
解决的技术问题 | 1、本发明在所述可调冷冻消融导管的远端设置远端缓冲装置,所述冷冻单元的远端通过远端缓冲装置与所述芯杆活动连接,所述缓冲装置可减少冷冻单元扩张或者收缩过程中作用于芯杆上的作用力,从而减少了冷冻单元进出外鞘管时导致芯杆变形的风险。如图5所示,现有技术中的冷冻单元的远端通常直接固定在芯杆上,在冷冻单元被撤回至外鞘管的过程中,拉力从远端限位装置传送至芯杆上,当拉力过大时,就会使芯杆变形甚至折断。本发明在可调冷冻消融导管远端设置的远端缓冲装置使作用到芯杆上的力得到了分解,从而减少了芯杆的变形。此外,远端缓冲装置的设置减少冷冻单元远端出鞘和入鞘的阻力,防止外鞘管远端变形。如图6所示,如果冷冻单元的远端没有设置缓冲装置,在冷冻单元被移动进外鞘管和被移动出外鞘管的过程中,由于其远端和芯杆的连接处过硬,使冷冻单元上的形状记忆机构的头端粗大难以撤进外鞘管中,导致出鞘和入鞘阻力过大,或者即便进入到外鞘管中,也容易导致外鞘管变形。 | ||
2、本发明在所述可调冷冻消融导管上设置有远端限位装置,所述远端限位装置包括远端限位装置I和远端限位装置II,远端限位装置I被固定连接在远端缓冲装置的远端,并与芯杆活动连接,因此,远端限位装置I可在芯杆上移动。远端限位装置II被固定连接于芯杆的远端,远端限位装置II限制远端限位装置I向芯杆远端轴向位移。当需要冷冻时,冷冻单元被从外鞘管中推送出来,位于冷冻单元远端的远端限位装置I沿着芯杆移动到远端限位装置II,当冷冻结束后冷冻单元被撤回外鞘管中,远端限位装置I也随之向近端移动。通过远端限位,可以实现冷冻单元每次伸出外鞘管的距离和位置可控。 | |||
3、本发明可调冷冻消融导管未到达病变部位附近前,所述冷冻单元位于所述外鞘管的管腔内,从而减小了冷冻消融导管远端直径,现有技术中将冷冻单元直接固定连接于远端的方式导致远端直径大;其次,本发明的优选实施例之一,所述外鞘管的远端设置有球囊时,冷冻单元在冷冻导管输送过程中并不直接接触球囊,不与球囊产生直接摩擦,减少了球囊破裂风险。现有技术中冷冻单元的远端固定在芯杆上,为了保证冷冻单元在释放后还保持预定型的形状及尺寸,冷冻单元上的形状记忆机构(包括其和芯杆的连接部位)具有一定的刚性,这种刚性使得形状记忆机构的远端和芯杆连接处总的径向尺寸比较大,这样导致设置在其外面的球囊的压握直径大,导管通过外径大。其次,由于形状记忆机构是金属材料,冷冻单元外面的球囊是很薄的高分子材料,在球囊压握的过程中二者的相互挤压容易导致球囊破裂。而本发明中,在压握前,冷冻单元及其中的形状记忆机构被完全移动到外鞘管内,位于球囊压握区域之外,在球囊压握的过程中自然不会损伤到球囊,增加了球囊的安全性,而且由于冷冻单元被移动到外鞘管内,也使得球囊压握直径变小,导管通过直径变小。 | |||
4.本发明的优选实施例在冷冻单元外设置球囊,在不同的应用环境下不仅起到阻断血流的作用,也提高了冷冻单元和目标组织的贴靠和定位性能。 | |||
5.本发明的优选实施例在所述冷冻单元的近端设置有近端缓冲装置,当所述冷冻单元在贴靠病变组织时,所述近端缓冲装置提供了一个力的缓冲,使得冷冻单元的贴靠比较柔和,而且近端缓冲装置的设置使冷冻单元和冷源管路的连接既为密封连接又为弹性连接,而且将连接处的直径变得更小,更易输送进人体。 | |||
技术方案 | 本发明涉及一种可调冷冻消融导管,包括冷源管路、冷冻单元、外鞘管和芯杆,所述冷源管路和芯杆均被设置在所述外鞘管的管腔内,所述芯杆的远端伸出所述外鞘管外,所述冷冻单元的近端与所述冷源管路的远端连通,所述冷冻单元的远端通过远端缓冲装置与所述芯杆活动连接,所述冷冻单元包括预设形态的形状记忆机构,所述冷冻单元的扩张形态由所述形状记忆机构实现,当所述可调冷冻消融导管未到达病变部位时,所述冷冻单元位于所述外鞘管的管腔内,当所述冷源管路和所述外鞘管发生相对位移时,所述冷冻单元实现扩张和收缩。本发明减少了冷冻单元远端出鞘和入鞘的阻力,防止外鞘管远端变形,减小了压握直径,增加了球囊的安全性。 |
公开/公告号 | CN105228542B | 申请日 | 2014/2/28 |

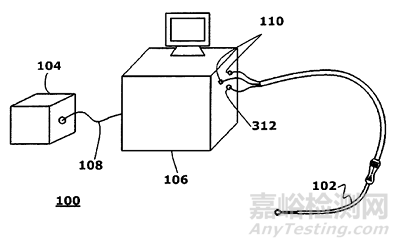

发明名称 | 冷冻消融治疗系统 | ||
解决的技术问题 | 本发明的目的是提供一种改进的用于冷冻和破坏生物组织的冷冻消融导管及系统。 | ||
技术方案 | 本发明涉及一种冷冻消融系统,该冷冻消融系统包括能在室温以及恒定的设定压力下提供工作氮气的气源,被连接到所述气源用以接收工作气体的液体发生器,该液体发生器随后生成工作制冷液,以及与所述液体发生器连接用以接收所述工作制冷液的导管,所述导管的远端部分具有能将所述工作制冷液输送到治疗部位的冷冻单元,所述导管还具有紧邻所述远端部分的球囊。 |
来源:康沣生物
