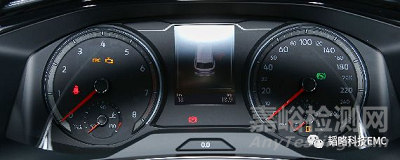

上图的汽车仪表盘主要包括燃油指示灯、清洗液指示灯、电子油门指示灯、前后雾灯指示灯及报警灯，可以随时监控汽车状态。汽车仪表盘是反映车辆各系统工作状况的装置，一般汽车的常规仪表有车速里程表、转速表、机油压力表、水温表、燃油表、充电表等。汽车仪表是驾驶员与汽车进行信息交流的重要接口，随着汽车电子技术的发展，汽车行驶状况和各机构、零部件的信息量显著增加，驾驶员在驾驶车辆时，必须更多、更及时了解汽车和发动机的各种参数是否正常，以便及时采取措施，防止发生事故。
二、主要的EMC问题
1.电源端传导发射;

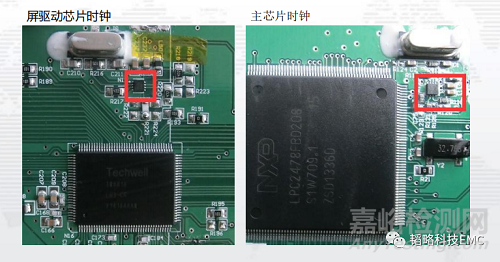

2.ARM主时钟频率点;
3.LCD屏驱动时钟;
4.接口端静电防护;
5.电源端口7637测试异常;
6.CAN线EMC处理。
三、仪表盘主流方案

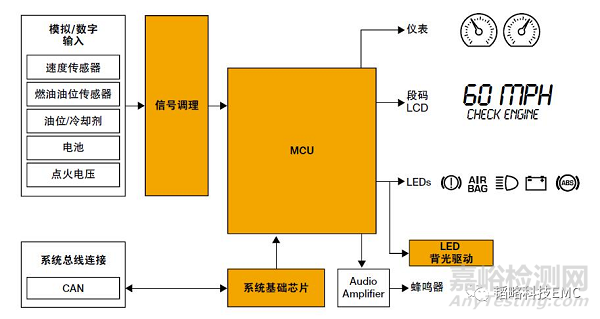

仪表盘框架图:
四、仪表盘输入/输出量
输入量:（通过CAN总线接受外部信号）
1.水温/油量等模拟信号通过A/D转化送给MCU；
2.电动机转速/车速为脉冲信号输入到MCU。
输出量:
1.步进电机驱动四路指针显示；
2.LCD驱动显示；
3.I/O实现报警灯控制。
电源端传导抑制发射:

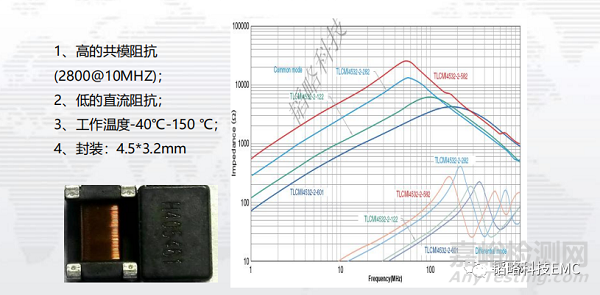

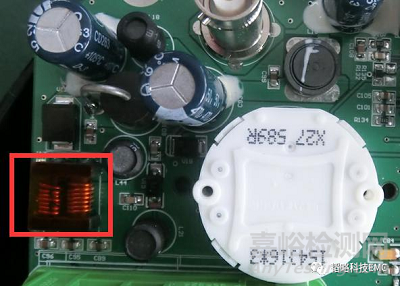

抑制方案(大电流共模滤波器 )
原理是流过共模电流时磁环中的磁通相互叠加,从而具有相当大的电感量,对共模电流起到抑制作用,而当两线圈流过差模电流时,磁环中的磁通相互抵消,几乎没有电感量,所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号,而对线路正常传输的差模信号无影响。
大电流共模电感与传统共模电感的阻抗特性对比图如下：
五、应用电路
测试效果对比图:
六、时钟频率尖峰抑制

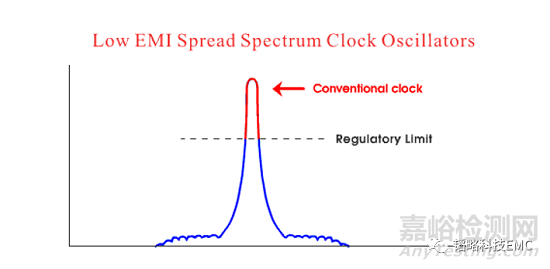

展频原理:

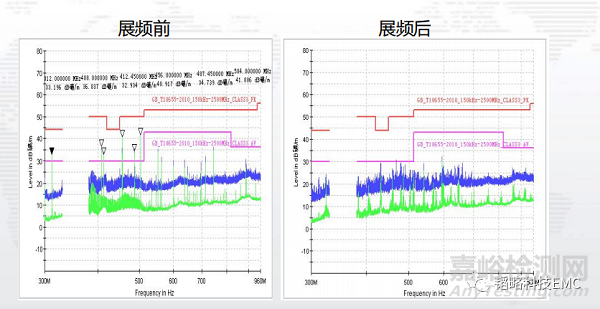

通过对尖峰时钟进行调制处理，使其从一个窄带时钟变为一个具有边带的频谱，将尖峰能量分散到展频区域的多个频率段，从而达到降低尖峰能量，抑制EMI的效果。

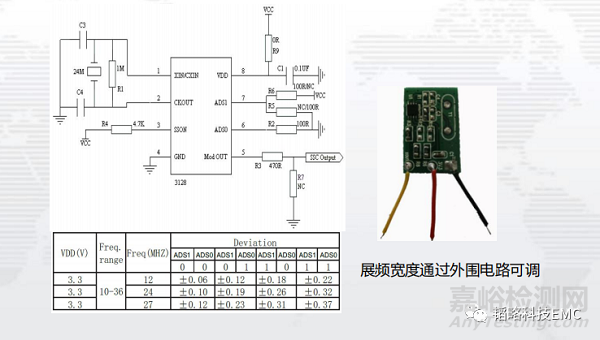

七、展频IC应用电路
测试效果对比图:

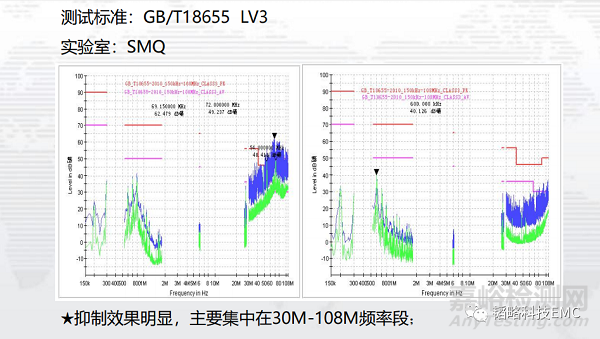

八、共模滤波器抑制效果图

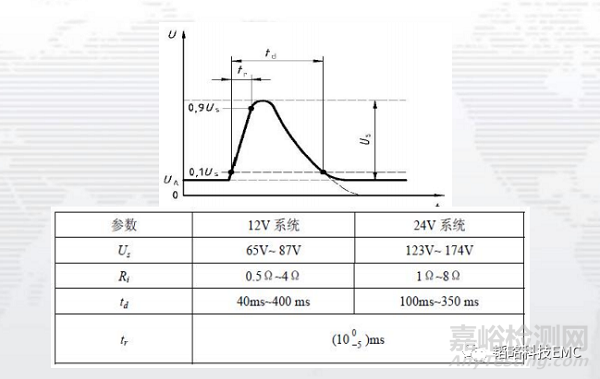

九ISO7637脉冲5a的模拟波形
对于FAE现场应用工程师而言，ISO7637测试、ISO7637-2测试、ISO7637-2 3A/3B、ISO7637-2 5A/5B测试是他们的家常便饭。要知道，ISO7637测试是汽车电子必经之路，相关部门制定的ISO7637抛负载测试试验必要存在它的合理性。众所周知，为了充分保障汽车的安全性和使用寿命，汽车内部很多元器件的地方都要通过ISO7637-2 5A/5B抛负载电压冲击测试，比如倒车系统、车载导航、点火开关、电子调节器、显示仪表、安全气囊等。

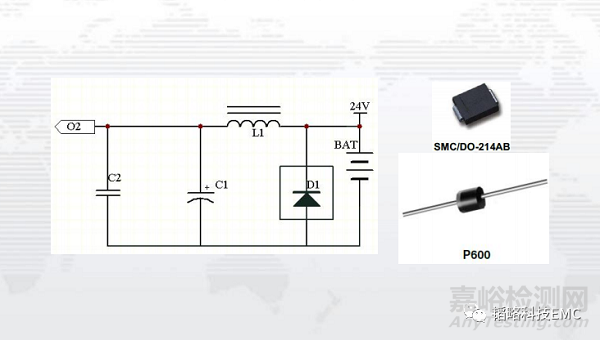

十、电源端ISO7637防护

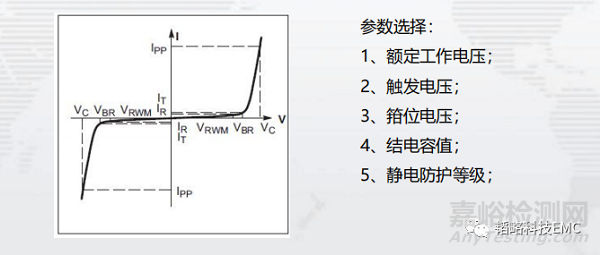

十一、静电防护

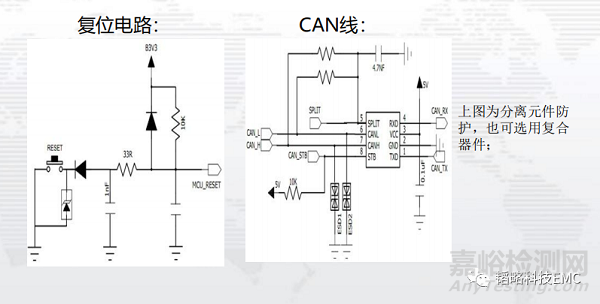

防护电路：
1.检测电路
2.复位引脚
3.CAN线接口
十二、CAN线EMI抑制
CAN线的优点：
● 具有实时性强、传输距离较远、抗电磁干扰能力强、成本低等优点；
● 采用双线串行通信方式，检错能力强，可在高噪声干扰环境中工作；
● 具有优先权和仲裁功能，多个控制模块通过CAN 控制器挂到CAN-bus 上，形成多主机局部网络；
● 可根据报文的ID决定接收或屏蔽该报文；
● 可靠的错误处理和检错机制；
● 发送的信息遭到破坏后，可自动重发；
● 节点在错误严重的情况下具有自动退出总线的功能；
● 报文不包含源地址或目标地址，仅用标志符来指示功能信息、优先级信息。
十三、共模在CAN线上BCI的实验对比
十四、总结
针对不同的测试标准和应用场景，要选择合适的元器件，以此达到事半功倍的效果，特别是针对EMC问题，有专器专用的说法，本文通过对仪表盘的问题剖析，给广大工程师提供了多一种解决方案，希望对大家有所帮助。
