导读
渗透检测(简称PT)，又称渗透探伤，是一种以毛细作用为原理的基础检查表面开口缺陷的无损检测方法。
渗透检测是产品制造过程中实现质量控制、节约原材料、改进工艺、提供劳动生产效率的重要手段，也是设备维护中不可缺失的手段。
那么，在渗透检测中的系统性能测试是渗透检测质量及可靠性的重要保障。
本文通过对渗透检测系统性能检测过程的描述及常见问题的分析，以确保系统性能测试能够严格正确地执行，从而确保渗透检测的工件或产品的安全性。
1.系统性能测试人员资格要求
按照人员资格标准的要求，从事渗透系统性能测试的人员必须持有相应的I级或II级渗透检测证书，必须具备渗透检测基础理论知识和丰富的渗透检测经验。
2.系统性能测试周期
按照民航航标准MH/T3007-2004的要求， 渗透检测系统性能测试必须每天执行，以确保渗透检测工作的可靠性。
(注：如果当天没活干，就没有必要做了，但要注明。)
3.材料的控制
正确选用渗透检测材料以及对新购进和使用中的渗透检材料定期校验是进行可靠性渗透检测所必需的。
4.系统性能测试的试块
综上所述，造成缺陷的原因较多，且缺陷类型众多以下试块都可用作系统性能测试：
A. 具有已知缺陷的产品或相似产品，其缺陷应具有相应产品的代表性。
B. 普惠TAM 146040(PSM-5)试块(见图1所示)
C. 希尔文KDS试块对(见图2所示)
(图 1 TAM 146040(PSM-5)试块)

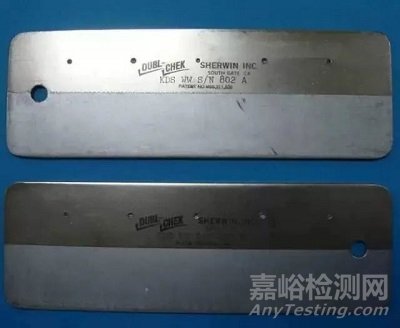

(图 2 希尔文 KDS 试块对)
5.系统性能测试的基本过程系统性能测试的试块
(1)所有试块使用前，应确保试块干净且干燥。
(2)对于每一种新的渗透系统性能测试试块，首先应根据编写好的渗透检测工艺，使用全新的同一厂家的同族渗透液、显像剂、乳化剂(如果使用后乳化检测工艺时)对试块进行渗透检测，把试块的显示结果按照1：1的比例进行彩色照片拍摄，制作成参考基准照片，并在照片上标注试块所显示的缺陷数量、状态、缺陷的最大尺寸及最大尺寸的取向。
如图3所示：

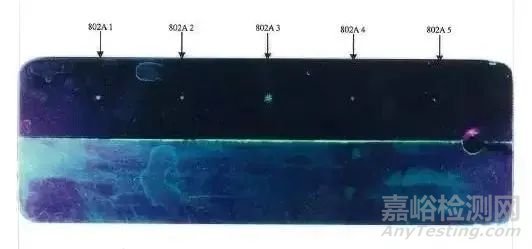

(图3 渗透系统性能测试显示结果)
A. 所用材料
渗透液：ARDROX 97025
显示剂：ARDROX 9D4A
面板：P/N KDS WW 802A S/N 802A
B. 根据渗透工艺单 M-PT001测试
C. 结果
(3) 如果系统性能测试使用的不是试块对，则在每日系统性能测试时，使用在用中的与制作参考基准照片所使用的相同厂家的同族同类型、相同灵敏度渗透材料、相同的检测工艺、及完全相同检测参数(如滴落时间、水温、水压、冲洗距离、烘干温度、烘干时间、显像时间等)对试块进行渗透检测，检测结果与参考基准进行比较，如果显示缺陷的数量、颜色、状态、每一缺陷的最大尺寸及其取向没有肉眼可分辨的明显差异，则渗透检测系统性能合格，能够用作产品或工件的渗透检测。
(4) 如果系统性能测试使用的是试块对，则在每日系统性能测试时，其中一块试块使用在用中的渗透材料，而另一块试块使用与在用中的渗透材料完全相同的新的渗透材料，两块试块进行完全相同的渗透检测工艺和流程、及完全相同检测参数(如滴落时间、水温、水压、冲洗距离、烘干温度、烘干时间、显像时间等)，两块试块的检测结果进行比较，如果显示缺陷的数量、颜色、状态、每一缺陷的最大尺寸及其取向没有肉眼可分辨的明显差异，则渗透检测系统性能合格，能够用作产品或工件的渗透检测。
此时，不再是与基准参考照片进行比较，而基准参考照片在试块校验时用作对比。
(5) 测试试块使用完毕后，应进行充分的清洗、干燥、并浸入丙酮中保存。
试块的清洗、干燥及保存不能对试块造成任何损伤或物理性改变。
6.性能测试试块显示失效的常见原因
(1)有缺陷显示的情况：
A. 缺陷开口被堵塞，如：试块经过喷砂或喷丸处理等;
B. 缺陷内壁被污染，如：进入水汽、进入油脂、清洗液、渗透材料的氧化物，或缺陷内壁被腐蚀。
C. 冲洗试块表面多余渗透液时，水温太高、水压太大、水洗时间太长，或者，当使用后乳化检测工艺时，出现过乳化。
D. 显像时间太短或显像剂不足够。
E. 采用后乳化工艺检测时，乳化后的清洗方式不恰当致使渗透液被封堵在缺陷中。
F. 己显像的缺陷被不恰当的操作所擦除。
(2)试块显示缺陷与基准照片相比，亮度不足的情况：
A. 荧光渗透检测时，缺陷中有着色渗透液的残留物。
B. 检测时，试块在干燥时被过度干燥，致使缺陷中的渗透液被部份烘干。
C. 试块经过碱洗或酸洗时，留有碱或酸的残留物。
D. 黑色的切削油对荧光的杀灭。
(3)其它原因：
A. 检测时，检测背景较差。
B. 确认显示缺陷时，显示丢失。
7.系统性能测试试块的校验
(1)测试试块应每年至少校验一次。
(2) 在对试块进行校验时，使用与制作参考基准照片时相同厂家的同族同类型、相同灵敏度的渗透材料、相同的检测工艺、及完全相同检测参数(如滴落时间、乳化时间、水温、水压、冲洗距离、烘干温度、烘干时间、显像时间等)对试块进行渗透检测。
(3)对试块的显示缺陷进行测量，并将测量结果与基准照片的缺陷的尺寸进行比较，如果每一个缺陷的最大缺陷尺寸与基准照片相比，误差在+30%范围内，则该试块校验合格。
8.系统性能测试的结论
渗透检测系统性能测试是渗透检测可靠性的保证，由于其受影响的因素非常多，在系统性能测试时，一定要按照相关的标准严格执行，并对可能出现的误显示进行合理恰当的分析，把好渗透检测的第一关，只有渗透检测系统可靠性有了保障，才能保证渗透检测系统所检测的工件或产品的可靠性和安全性。
