我们在生产工程塑料粒子的过程中，都有一定概率遇到粒子形状不规则和有杂质存在的情况，下面就给大家简单讲一讲这些情况的形成原因及解决方法。
1、长条：大于正常料粒2倍的长度均为长条
产生原因：主要有开机拉条或断条、料条方向不是直线、料条浸水不合适、切粒机刀具出现磨损或有缺口等。
解决措施：
1）正常生产时调节料条进入切粒机的方向和调节浸水长度；
2)生产时断条严重需调整挤出工艺；
3)注意切粒机动刀的检查，及时更换损坏的动刀；
4)对于出现的长条可采用合适的振动筛过筛处理。
2、连结料粒：两个或多个料粒并排连在一起称为连粒
产生原因：主要有开车拉条时没有及时分条或断条、浸水长度不够、机头温度过高等。
解决措施：
1）挤出拉条时选用宽度合适的导条尼龙轮，及时分开粘在一起的料条；
2）调整合适的冷却浸水长度，杜绝料条过热，即可减少连粒；
3）适当降低机头温度，调整料条温度；
4）对于出现的连粒可采用筛孔合适的振动筛过筛。
3、蜈蚣条：两个或多个料粒的切面没有全部切开，连在一起称为蜈蚣条
产生原因：开车拉条时的速度时快时慢、双螺杆挤出机下料口冒料、浸水长度不够、切粒机刀具出现磨损、或定刀与动刀缝隙过大等。
解决措施：
1）操作者拉条时要匀速，避免出现料条过粗；
2）调整合适的挤出工艺，避免下料口冒料；
3）调整合适的冷却浸水长度，避免料条过热；
4）调整定刀与动刀的间隙，再不行更换新的刀具。

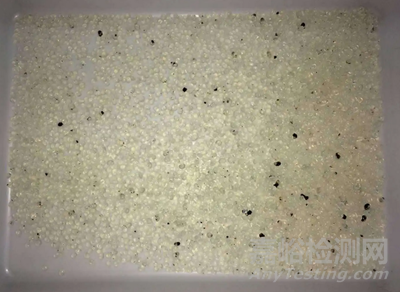

4、黑点：在粒子表面或里面存在黑色斑点粒子
主要原因：抽螺杆投车不干净；原料中有黑点；螺杆碳化；环境污染；人为带入。
解决措施：
1）转换产品抽螺杆过程中，没有清理干净，重新抽螺杆即可；清理点：“三口”，过滤网后面的网板和大机头；
2）加强来料检验，尤其是填充矿物粉或阻燃剂中较容易出现黑点、杂质现象；例如包装内含有木屑的Z30S或T30S粒，低级别的填充矿物粉或阻燃剂；这些都不能用来生产黑点要求严格的改性塑料
3）注意控制调节机筒温度及物料在机筒内停留时间，防止加工温度过高；即要根据每种产品的配方来设计它相对应的挤出工艺；
4）注意周边的环境卫生和保持地面湿润，做好生产不同颜色产品机台之间的隔离、防护是必要的；
5）要定期对挤出设备的辅助设备如：水槽、切粒机等进行清理；
6）每次换网时，都要清理掉移动网板和模板上的余料，防止时间过长碳化；
7）注意落地料条严禁进入切粒机，防止带入灰尘；
8）防塑料静电的产生，静电容易吸灰尘。
5、变色：表现为生产过程中产品颜色突然发生变化，出现明显色差
产生原因：混料不均或混料不正确；清机不干净；温度太高；剪切太强；回掺料有杂粒。
解决措施：
1）严格按照混料工艺，确保混料均匀性和正确性；
2）清机完成后专人检查，确保清机干净；
3）控制挤出温度，防止温度过高引起色粉分解；
4）选择合适的螺杆组合，避免太强的剪切；
5）确定回掺料没有杂粒。
6、真空不良料粒：切面有两个或两个以上的真空眼或有发泡的现象
产生原因：真空度不够、真空返料、真空系统坏、密封不好等。
解决措施：
1）定期检查维护真空泵、真空压力表；
2）及时清理真空罐、真空室、真空管道；
3）适当控制真空泵的循环水的流量；
4）解决真空返料，确保真空盖的密封好。
7、铁屑或其他金属颗粒：在塑料料粒表面或中间有铁屑或其他金属颗粒
产生原因：螺杆磨损、动刀被打碎、原料中有铁屑或其他金属颗粒。
解决措施：
1）检查螺杆、动刀、振动筛等是否有破损；
2）检验原材料中是否有相应的金属颗粒；
3）对于不良的产品可以采用强磁或其他金属分离器，将金属颗粒筛选出来；
4）非增强车增加过滤网。
8、塑化不良：从颗粒切面看有难熔物，或表面发乌现象
产生原因：加热温度过低、原材料有杂质、喂料速度过大、螺杆剪切太弱、配方中润滑剂太多。
解决措施：
1）按工艺规定控制好温度，发现有塑化不良时适当地调高温度；
2）排查原料中或过程中是否有杂质不溶物混入；
3）适当地控制喂料速度，使塑料在螺杆内加温和塑化的时间增长；
4）选择剪切能力适度的螺杆组合；
5）适当调整配方。
9、水份过高：从料条表面看有光泽的水，或用手感觉料粒潮，或切粒机底下滴水等类似现象
产生原因：料条浸水过多，开车时没有及时分条，切粒机速度过快，风刀风力过小，切粒机与风刀的距离太近。
解决措施：
1）适当调整料条浸水的长度；
2）拉条时，料条进入切粒机后立刻分条；
3）适当调整切粒机速度，同时适当整料条支架的高度；
4）保证风刀风力足够大，必要时使用两台风刀；
5）适当调整切粒机与风刀的距离。
10、碎末料条：经过切粒机切粒后，产生许多微小的碎末状颗粒物
产生原因：塑料静电的缘故，它们吸附在振动筛下料口处碎末产生的主要原因有料条浸水过多，切粒机刀具出现磨损，填料太多料条太硬等。
解决措施：
1）适当调整料条浸水量；
2）更换切粒新刀具；
3）适当调整配方，减少切粒机与风刀之间的距离。

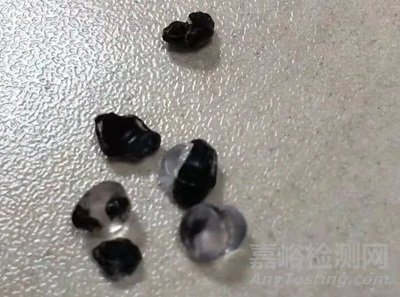

11、碳化：模头处漏料焦化变成黑色物质，塑料表面出现颗粒状焦烧物
产生原因：加热温度过高，造成熔体焦烧；螺杆长期使用而没有清洗，焦烧物积存；停机时间过长，没有清洗机头和螺杆。
解决措施：
1）经常检查加温系统是否正常，如果加热系统有问题及时解决；
2）定期抽螺杆或清理机头，彻底清理干净；
3）网板、滤网、模头清理要及时、干净，防止碳化，发现碳化应立即清理机头和螺杆。干净，防止碳化，发现碳化应立即清理机头和螺杆。
