［摘 要］GJB 151B-2013《军用设备和分系统电磁发射和敏感度要求与测量》是我军武器装备电磁兼容技术的核心和基础性标准。文中针对舰船装备，从测试项目和项目要求限值两方面分析了装备电磁兼容性标准GJB 151B-2013相对于GJB 151A-1997的变化，可采用GJB 151B-2013替代GJB 151A-1997以提高舰船装备电磁兼容性设计，并为试验提供有效参考。
［关键词］GJB 151B-2013；电磁兼容性；标准
引 言
随着舰船装备的信息化程度不断提高，舰船电磁兼容性已成为直接影响舰船使用性能的重要因素。当前装备电磁兼容性标准包括平台级的标准GJB 1389A-2005《系统电磁兼容性要求》［1］、设备及分系统级GJB 151系列标准，以及针对海军舰船总体及设备的综合性标准HJB 34A-2008《舰船电磁兼容性要求》［2］，其中GJB 151系列标准应用最为广泛。1997年发布的 GJB 151A-1997《军用设备和分系统电磁发射和敏感度要求》［3］（简称“151A”）得到广泛应用，极大地推动装备电磁兼容技术的发展。2013年，GJB 151B-2013《军用设备和分系统电磁发射和敏感度要求与测量》［4］（简称 “151B”）发布实施，该标准规定控制军用电子、电气、机电等设备和分系统的电磁发射和敏感度特性的要求及测试方法，为研制和订购单位提供电磁兼容性设计和验收依据，是平台实现兼容性的基础。目前，很多装备仍采用GJB 151A，而GJB 151B的实施尚在起步阶段。本文针对舰船装备，对GJB 151B和GJB 151A中有关的电磁兼容性要求进行比较，从测试项目和项目要求限值变化两方面进行分析。
1、 项目变化情况

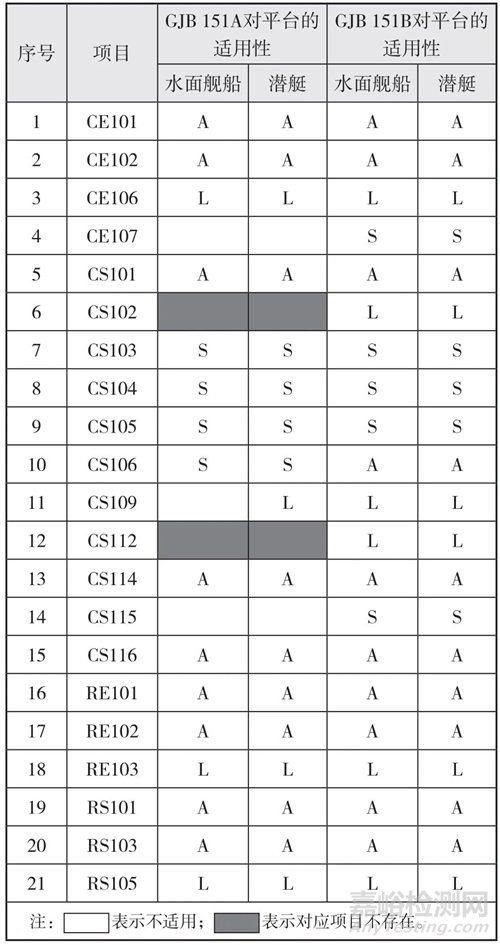

1.1 测试项目的变化设备电磁兼容性测试项目分为CE、CS、RE、RS四类［5］，其中CE表示传导发射类，CS表示传导敏感度类，RE表示辐射发射类，RS表示辐射敏感度类的项目。对比151A和151B，其变化如下：（1）151B在151A的19个测试项目基础上，增加CS102（25 Hz ～ 50 kHz地线传导敏感度）和CS112（静电放电敏感度）两个测试项目，测试项目达到21个。（2）从名称表明覆盖频率范围来看，CS101项目由151A规定的25 Hz ～ 50 kHz扩展到151B的25 Hz ～ 150 kHz，CS114项目由151A规定的10 kHz～ 400 MHz扩展到151B规定的4 kHz ～ 400 MHz。新增项目CS102用于检测考核带接地线受试设备抗低频干扰信号的能力，确保受试设备在不超过施加干扰信号电平的电磁环境下正常工作。该项目在接地电缆与接地点之间施加1 V的开路电压信号，频率为25 Hz ～50 kHz。CS112用于检测受试设备承受静电干扰的能力，旨在确保预期工作处于容易产生人体静电的环境中（如装有空调的房间、使用人造纤维、塑料的环境等），以及可能与人体接触的受试设备工作性能不降低或出现任何损坏。其试验限值及要求与GB/T 17626.2一致。1.2 项目适用性的变化GJB 151系列标准将平台划分成9类，水面舰船和潜艇属于海军舰船装备。测试项目对海军舰船装备的适用性分为“A”“L”“S”以及“不适用”共四类。其中，A表示该测试项目适用于海军舰船装备，L表示该测试项目有条件适用于海军舰船装备，具体条件见标准的相关条款，S表示该测试项目由订购方来规定是否适用于海军舰船装备，空白表示不适用。表1列出了151A及151B测试项目对海军舰船装备的适用性要求。表1 测试项目对舰船装备适用性对比
151B中CE107和CS115由不适用改为由订购方来规定是否适用于海军舰船装备（适用性为S），CS106由订购方来规定是否由适用于海军舰船装备（适用性为S）改为适用于海军舰船装备（适用性为A），增加CS102、CS112两个测试项目有条件适用于海军舰船装备（适用性为L）。此外，CS109由不适用于水面舰船装备改为有条件适用于海军舰船装备（适用性为L）。总的来看，151B增加了对海军舰船装备要求的测试项目。
2、 项目要求限值变化
GJB 151B修改了CE101、CE102、CS101、CS106、CS114、RE101、RE102、RS101、RS103以及RS105项目的限值。2.1 CE101CE101用于检测受试设备电源线对外的传导发射（电流），以控制其对电网的影响及减小受试设备对船体电流的分布影响。相对于151A，151B修改了适用于水面舰船及潜艇限值（50 Hz），其他限值不变。具体变化见图1。从图1可见，GJB 151B限值要求略严，最严处的要求比GJB151A高2 dB。

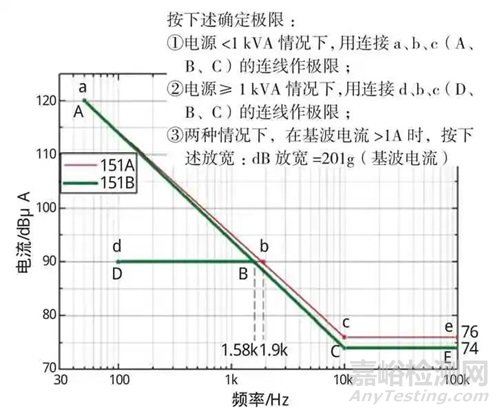

图1 GJB 151B与GJB 151A中CE101限值比较注：A、B、C、D、E对应151B限值；a、b、c、d、e对应151A限值。2.2 CE102CE102用于检测受试设备电源线对外的传导发射（电压），以控制其对电网的影响。151B的限值曲线与151A基本一致，只是进一步明确额定电压28 V以下与28 V的设备及分系统的限值曲线一致，额定电压440 V以上与440 V的设备及分系统的限值曲线一致。除给出不同额定电压对应限值曲线外，并提供限值计算公式。2.3 CS101CS101用于检测受试设备电源线抵抗外部的稳态传导干扰的能力，有电压限值和功率限值两个极限值。在实际测试时，当功率源输出功率达到按功率限值进行校验时的输出功率，即使还未达到电压限值，则也认为已满足要求。图2为CS101电压限值比较。从图2可见，151B增加50 kHz ～150 kHz频段的限值要求，其余频段限值一样。

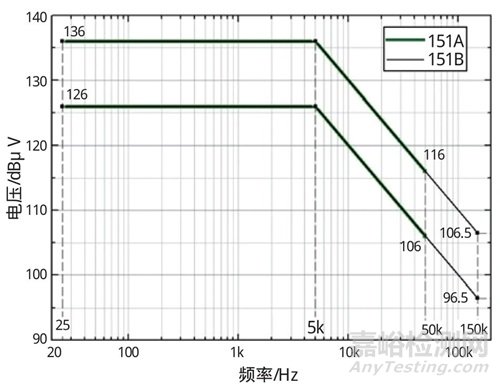

图2 CS101电压限值的比较注：粗实线对应151B与151A重合的限值，细实线对应151B相对151A扩充的限值。下页图3为CS101功率限值比较。从图3可见，25 Hz ～5 kHz频段限值要求一致，但5 kHz ～50 kHz频段的限值要比GJB 151A放宽很多（敏感度试验值和限值要求低，施加干扰信号小，即意味放宽要求），仅增加50 kHz ～150 kHz频段的限值要求。GJB 151B增加频段的限值要求，幅值相对较小，即意味着设备及分系统也较易通过。

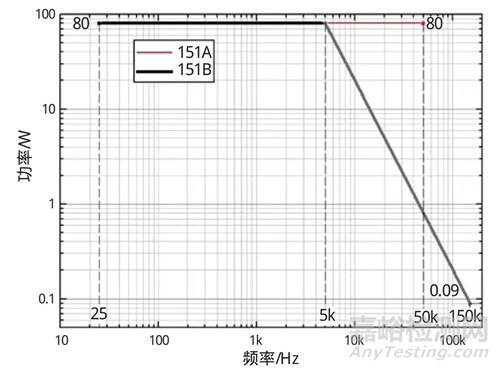

图3 CS101功率限值的比较注：细线对应151A限值，粗灰线对应151B限值，两者重合部分用粗黑线表示。2.4 CS106CS106用于检测受试设备电源线抵抗外部的瞬态传导干扰的能力。151A及151B中CS106限值要求均为400 V，但151A只规定了脉冲宽度为5.0 μS，而151B除了规定脉冲宽度为5.0 μS外，还详细规定了脉冲的波形，具体参见图4。

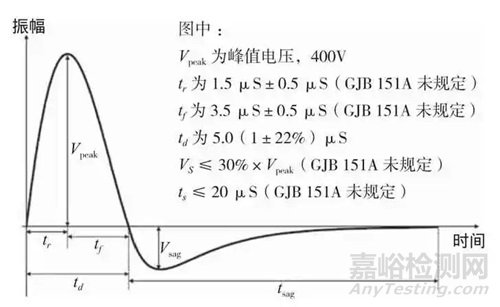

图4 CS106波形对受试设备而言，CS106限值幅度不变、脉宽不变，只是波形更加具体，应该说受影响不大。2.5 CS114CS114用于检测受试设备电源线及互联电缆抵抗外部干扰的能力。151 B中，CS114针对海军舰船设备互连电缆在10 kHz以上以及电源电缆在1 MHz以上的限值曲线与151A一致。151B与151A不同之处在于：设备电源电缆在1MHz以下的考核要求。针对水面舰船甲板上及水下外部、金属舰船甲板及甲板下、非金属舰船甲板及甲板下平台的设备，151B中规定其电源线在4 kHz ～1 MHz的限值为A、B、F三点连的曲线，151A规定其电源线在10 kHz ～1 MHz的限值为D、B、F三点连成的曲线（如图5所示）。

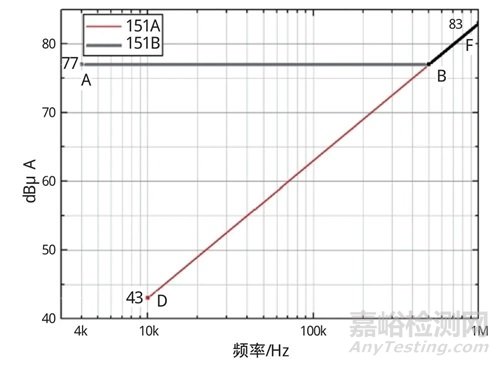

图5 CS114项目1 MHz以下限值1（水面舰船甲板上及水下外部、金属舰船甲板甲板下、非金属舰船甲板甲板下平台的设备）注：细线对应151A限值，粗灰线对应151B限值，两者重合部分用粗黑线表示。针对海军水下内部平台的设备，151B中规定其电源线在4 kHz ～1 MHz的限值为A、B、C三点连成的曲线，151A规定其电源线在10 kHz ～1 MHz的限值为E、C两点连成的曲线，如下页图6所示。从图5、图6可见，相对于151A，151B在4 kHz至1 MHz频段，对海军舰船装备电源线的考核要求要高。由于对其他电缆及电源线其他频段的要求完全一致，可认为对于海军舰船装备的非电源电缆，151B与151A要求一致；针对海军舰船装备的电源电缆，151B在1 MHz以上频段的要求与151A一致，但在1 MHz以下频段的要求更严。

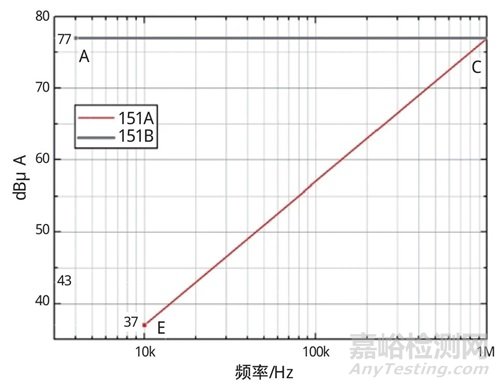

图6 CS114项目1 MHz以下限值2（海军水下内部平台的设备）注：细线对应151A限值；粗灰线对应151B限值。2.6 RE101RE101用于测试来自受试设备及其有关电缆的磁场辐射发射。151A中RE101包含探头位于测试点50 cm及7 cm两个位置处的限值。151B只提出探头位于7 cm处的限值，去掉探头位于50 cm处的限值，但限值有了较大变化，如图7所示。

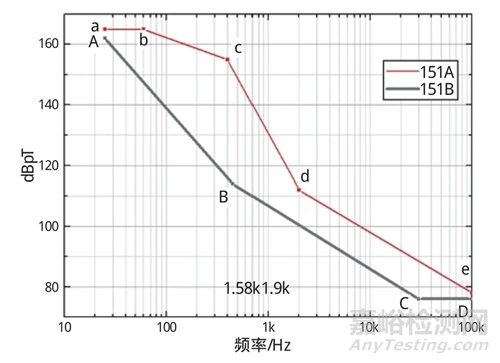

图7 RE101限值（7 cm）的比较注：细实线对应151A限值，粗实线对应151B限值。从限值来看，151B在全频段的要求均小于151A，意味着151B在RE101项目上对设备及分系统的要求更高。2.7 RE102RE102用于测试来自受试设备及其有关电缆的电场辐射发射。对于RE102项目， 151A中针对海军舰船装备只有一个限值，而151B则按照受试设备安装的不同位置，分为水面舰船甲板下、水面舰船甲板上、潜艇压力舱外和潜艇压力舱内四种限值，具体如图8、图9所示。
图8 水面舰船RE102限值的比较注：细线对应151B水面舰船甲板上设备限值；151B水面舰船甲板下限值与151A海军舰船装备限值曲线重合，用粗实线表示。

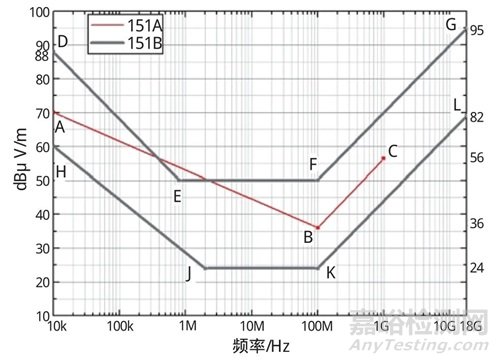

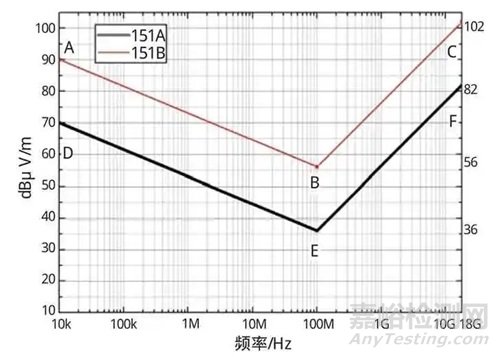

图9 潜艇RE102限值的比较注：细实线（ABC）表示151A潜艇装备限值；粗实线（DEFG）表示151B潜艇压力舱内限值；粗实线（HJKL）表示潜艇压力舱外限值DEF曲线对应水面舰船甲板上限值。从图中可见，151B针对水面舰船甲板下装备的限值是放宽20 dB；针对水面舰船甲板下装备的限值并无变化；针对潜艇压力舱外的设备要求则更加严格；针对潜艇压力舱内的设备，大部分频段是放宽的，只有在371 kHz至2.25 MHZ频段范围内的限值要求较为严格，但不得超过4 dB。2.8 RS101RS101项目是测试受试设备在给定磁场环境下的工作情况。其目的是确保受试设备在预期的磁场环境条件下不降低性能。151B与151A略有变化，如图10所示。

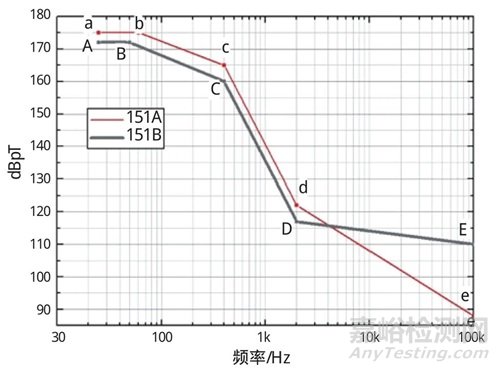

图10 RS101限值的比较注：细实线对应151A限值，粗实线对应151B限值。从图10可见，在25 Hz至2 kHz频段，151B较151A限值相当，略微小3～5 dB，但在4.13 kHz至100 kHz频段，151B的限值要求较严，尤其在100 kHz处，151B比151A的要求更严了22 dB。2.9 RS103RS103用于测试受试设备在给定电场环境下的工作情况，其目的是确保在平台上或平台外的各种发射天线电磁场中，工作的设备不降低性能。GJB 151B将151A水下平台分为水下平台（外部）、水下平台（内部），除水下平台（外部）提高至与舰船（甲板上）要求一致，水下平台（内部）由30 MHz ～ 40 GHz频段范围内限值调整之外，其他要求限值一致，如表2所示。表2 RS103限值电平比较V/m
从表2可见， 151B中RS103项目对水面舰船限值要求没有变化，但对水下平台设备要求则更严格，其中，针对水下平台内部设备，在30 MHz～40 GHz限值由5 V/m提高至10 V/m；针对水下平台外部设备，在10 kHz～30 MHz频段限值由5V/m提高至10 V/m，2 MHz～40 GHz频段限值要求更是从5 V/m提高至200 V/m。2.10 RS105RS105主要用于测试位受试设备暴露在瞬变电磁辐射场中的工作情况，检验受试设备承受瞬变电磁场干扰的能力，其目的在于确保受试设备在瞬变电磁场中性能不降低。151B中的主要变化在于改变施加的瞬变电磁场波形。虽然151A与151B的RS105限值要求的幅值均为50 kV，但151B的波形上升沿更为陡峭，这意味着施加的瞬变电磁场变化更加剧烈，对受试设备的要求也相应更高。
3、 结 论

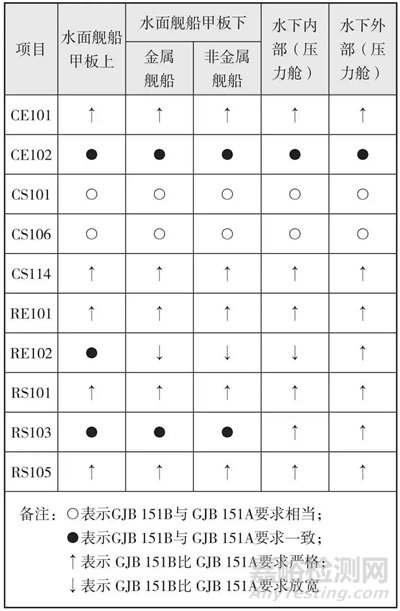

通过上述比较，参照GJB 151B对舰船装备的划分，表3归纳出标准变化对装备电磁兼容性要求的影响。对于舰船装备及系统，GJB 151B增加CS102和CS112两个测试项目，扩大CS101、CS114项目的测试频率范围，修改CE101、CE102、CS101、CS106、CS114、RE101、RE102、RS101、RS103和RS105项目的限值要求。总体来看，GJB 151B标准对水下装备整体上严格要求，对水面舰船装备则既有更严格要求，也有放宽之处。GJB 151B标准的变化对舰船装备的电磁兼容性设计提出新的挑战，对于推动和提高舰船装备的电磁兼容性具有重大意义。表3 GJB 151B与GJB 151A对舰船装备要求比较
