残余奥氏体和铁素体会同时存在吗？如何区别残余奥氏体和铁素体？今天咱们就这2个问题来进行一些讨论。关于第一个问题，答案是肯定的，TRIP钢通常就会同时存在残余奥氏体和铁素体，且残余奥氏体在显镜下面表现会更亮一些。

未变形TRIP钢组织，铁素体+马氏体+残余奥氏体

在一些特殊情况下，也会有残余奥氏体和铁素体会同时存在：

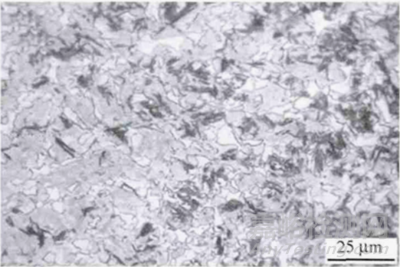

1）欠热淬火：亚共析钢在温度不够或者保温时间不足的情况下，会存在一些未溶铁素体，理论上奥氏体化的那部分中会存在含碳量偏高的情况，淬火后则可能留下残余奥氏体。如45钢760℃加热保温25min水淬后的显微组织形貌，为未溶铁素体+马氏体+残余奥氏体。

2）低碳钢渗碳淬火：表层是高碳马氏体，可以出现碳化物和残余奥氏体组织;心部是低碳马氏体，可能出现铁素体组织。不过这两种组织的不在同一位置，不存在需要区分的问题。

铁素体和残余奥氏体的鉴别

材料及热处理方式决定了组织状态，当存在疑问的时候，我们应当首先考虑材料种类及热处理方式，了解正常情况下是何种组织状态。然后再考虑材料及工艺过程是不是异常，对应处理。大多数情况就能够应对了。

单从组织形态上讲，也能进行一些分别：亚共析钢淬火件中存在的铁素体大致有三种形态：未溶铁素体、块状或网状先共析铁素体，颜色都较白亮。未溶和块状铁素体具有明显的边界，往往存在于马氏体针叶夹角的空白区域内。网状或半网状铁素体沿原奥氏体晶界分布，比较细。残余奥氏体没有明显的边界线，其形状随马氏体针叶分布的形状而变化，颜色比铁素体稍暗。
