1、问题现象描述

某机顶盒产品在认证结构的10米法电波暗室，进行辐射发射（RE）测试时发现69MHz、124MHz、139MHz、184MHz频点天线在垂直方向辐射余量不足，水平方向辐射超标，具体测试数据如下：

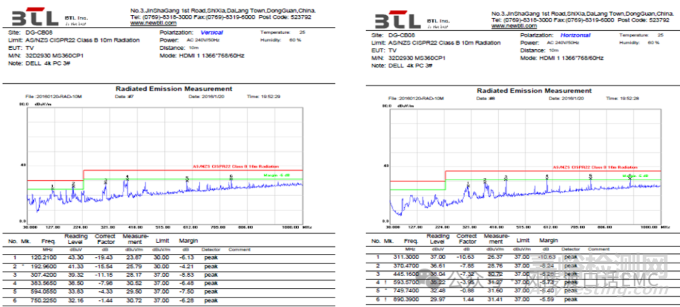

图1：辐射发射原始测试数据

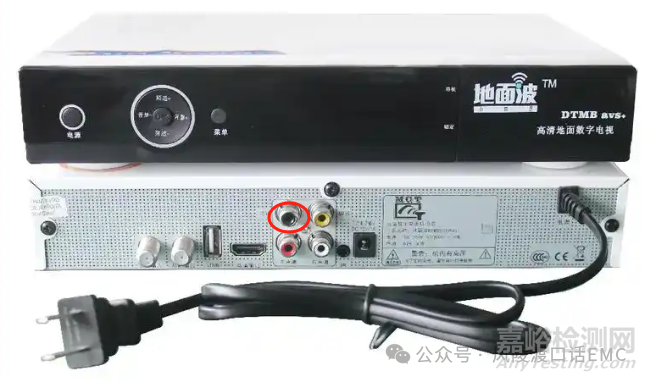

图2：机顶盒产品实物图

问题确认过程中，发现连接同轴电缆线测试时，辐射发射测试结果就会出现超标的情况，移除同轴线缆进行辐射发射时是可以满足标准限值要求的。确认同轴线缆是噪声耦合发射路径，是最主要的影响因素，在OSD菜单设置中将同轴输出功能关闭，再连接同轴线缆重新进行辐射发射测试，也是符合标准限值要求的，确认干扰源来自同轴信号本身。

2、问题原因分析

测试同轴信号频谱，发现与辐射发射测试频谱相同，其波形是方波信号，其高次谐波非常丰富，具体测试波形如下图所示：

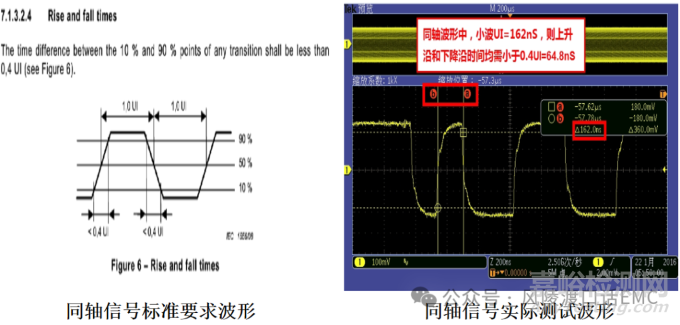

图3：同轴信号实测波形与标准要求

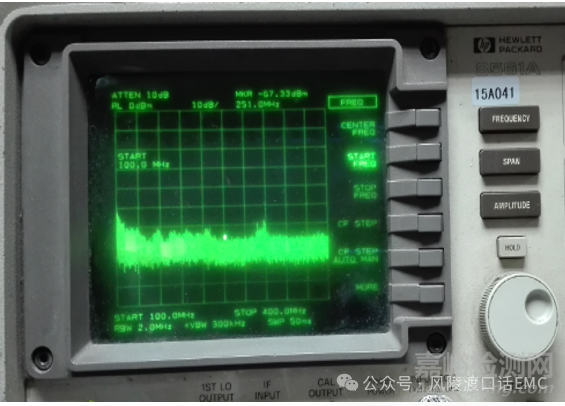

图4：同轴信号频谱图（原始频谱图）

考虑同轴信号电气规范要求，结合辐射发射测试结果，在同轴信号上增加滤波电容以滤除其高次谐波，增加滤波电容后的频谱如下图所示。

图5：同轴信号频谱图（增加高频滤波电容后）

3、问题解决方案

综合同轴信号电气性能指标要求，辐射发射测试结果，最终对策是在同轴信号上增加330pF电容，滤除高次谐波干扰。修改滤波电容参数后，辐射发射测试结果符合客户管控标准要求，具体测试数据如下：

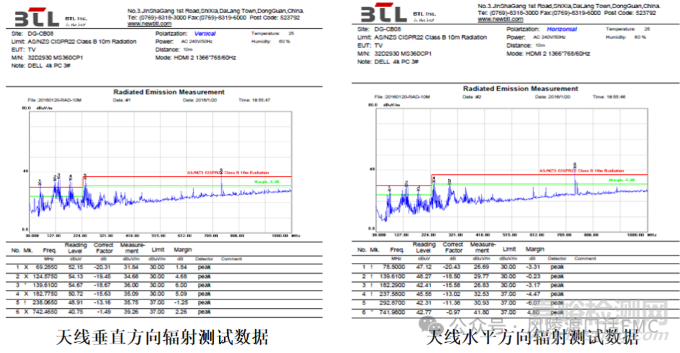

图6：辐射发射原始测试数据（导入对策后）

修改同轴信号滤波电容参数后，测量其波形上升沿与下降沿，符合同轴信号的电性能标准要求。

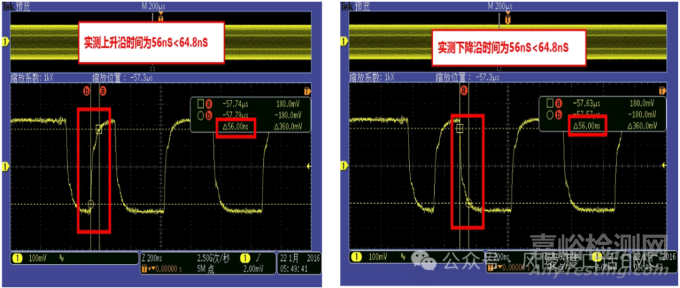

图7：导入对策后同轴信号波形实测

线缆是辐射发射耦合的主要路径，尤其是被测设备的内外部连接线缆，是低频段辐射发射的重灾区。根本原因是低频段辐射发射需要借助内外部的连接线缆形成天线的最佳发射波长，是噪声发射效率达到最高。
